在乘用车底盘行走系统的部件开发中,轮辋作为连接轮胎与车轴的核心承载构件,其结构合理性直接关系到行驶安全性、操控稳定性与整车轻量化表现。日常道路行驶场景下,轮辋需要承受车辆垂直载荷、加速与制动时的纵向力矩、转向过程中的横向冲击,还要兼顾轮胎安装的密封可靠性、动平衡精度以及散热需求,不少改装与量产车型的轮辋设计还会同步考虑外观辨识度与空气动力学减阻效果。

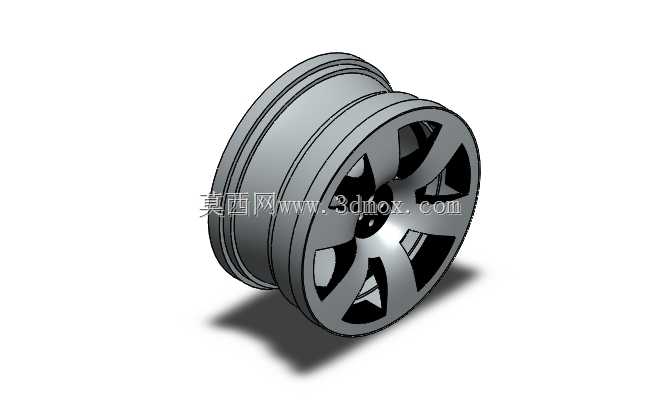

这款七辐式轮辋在设计初期,就围绕家用乘用车的常规使用场景做了边界约束:适配16英寸子午线轮胎,轮辋名义宽度6.5J,适配偏距范围为ET38-ET45,可兼容多数紧凑型、中型家用轿车的转向节安装接口,中心孔直径匹配常见的57.1mm规格,孔位采用5×114.3的通用螺栓分布圆,能覆盖市面上多数日系、美系家用车型的安装要求,不需要额外加装变径圈或者孔位转接法兰,降低了改装或替换时的安装复杂度。

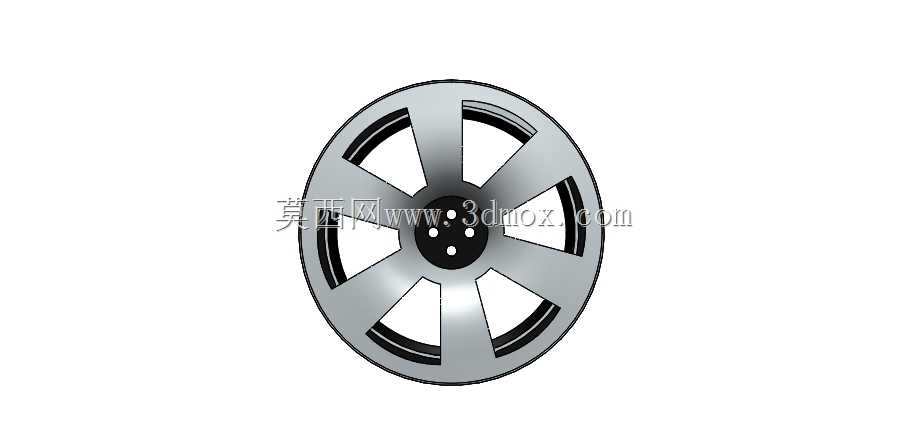

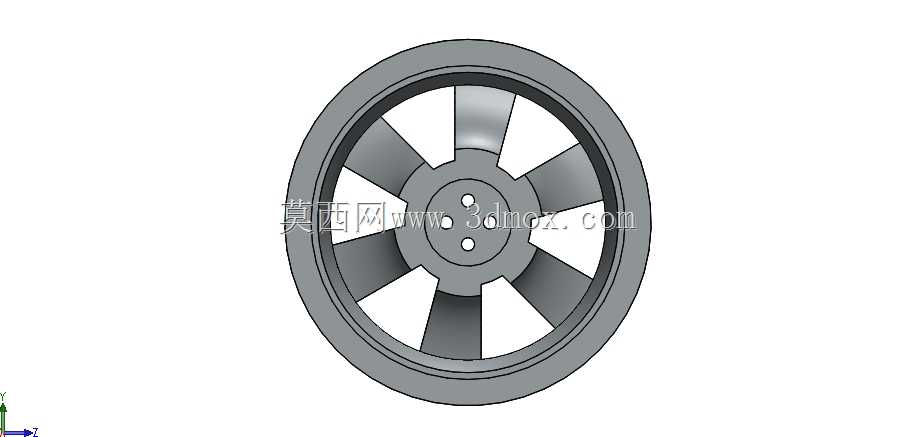

结构设计上,轮辋的胎圈座区域采用了标准的15度锥面设计,与轮胎胎圈的贴合面做了圆角过渡处理,避免长期交变载荷下出现应力集中导致的胎圈座开裂,同时锥面的粗糙度控制在Ra1.6以内,保证轮胎充气后密封可靠,不会出现慢漏气的问题。轮辐采用了七辐不等宽的流线型布局,每根辐条从中心安装盘位置向外延伸至轮缘位置,辐条截面做了变厚度设计:靠近中心盘的位置厚度达到18mm,保证螺栓预紧力传递时的结构强度,靠近轮缘的位置逐步收窄至12mm,在保证辐条抗弯、抗扭强度的前提下尽可能削减非必要的材料重量,相比同尺寸的等厚度辐条轮辋,重量能降低8%左右,有助于降低簧下质量,提升悬架的响应速度。
轮辋的轮缘部分采用了加厚设计,边缘高度比标准轮辋高出2mm,当车辆经过坑洼路面、轮胎受到侧向挤压时,加厚的轮缘可以避免轮胎脱圈,同时也能减少路边停车时轮辋边缘被路肩刮蹭造成的损伤。中心安装盘的背面做了沉台设计,螺栓孔位置压装了钢制衬套,避免铝合金本体直接承受螺栓的夹紧力,长期使用后出现螺栓孔变形、松动的问题;中心孔的配合公差控制在H7级别,安装时可以与车轴的轴头精准配合,保证轮辋的同轴度,减少高速行驶时的车轮抖动问题。
设计过程中针对常见的工况做了结构校核:在承受1.2倍额定满载载荷的径向冲击工况下,轮辐的最大应力出现在辐条与中心盘的连接位置,数值为210MPa,低于铸造铝合金A356的屈服强度,安全系数达到1.4以上;在1.0倍额定载荷下做100万次弯曲疲劳循环仿真,结构没有出现裂纹萌生的风险,满足乘用车轮辋的行业测试标准。同时辐条之间的镂空区域做了优化,刹车系统工作时产生的热量可以通过镂空区域快速散出,避免长时间制动后热量堆积导致轮胎温度过高、胎压异常升高的问题。
在安装边界上,这款轮辋的内侧预留了足够的刹车卡钳避让空间,可兼容最大直径320mm的刹车盘与对向四活塞卡钳,用户后续升级刹车系统时不需要额外加装轮辋垫片,避免了加装垫片带来的螺栓受力长度不足、轮距变化异常的问题。轮辋的气门嘴孔位置设置在两根辐条之间的凹陷区域,避免充气时气门嘴与辐条发生干涉,同时也减少了行驶过程中飞溅的石子直接撞击气门嘴造成损坏的概率。
从实际使用的角度出发,这款轮辋的辐条背面做了平滑过渡设计,没有突兀的凸起或者直角结构,日常清洗时不容易积存泥污,平衡块的粘贴位置预留了足够的平整区域,做动平衡时平衡块可以牢固粘贴,不会因为高速旋转的离心力出现脱落,保证车轮长期行驶的动平衡精度。
