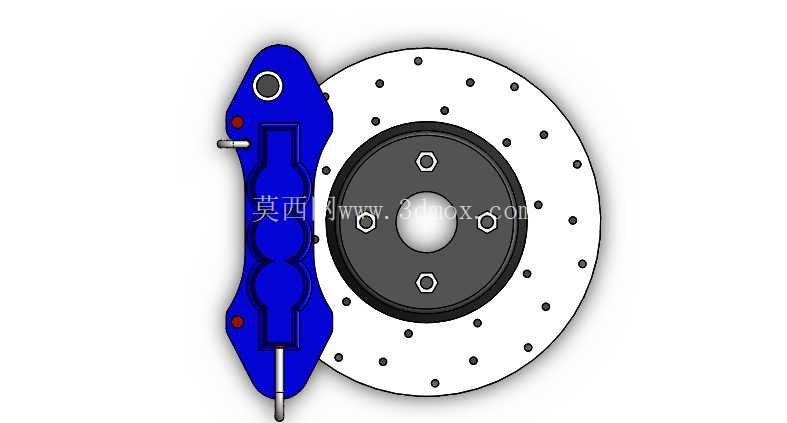

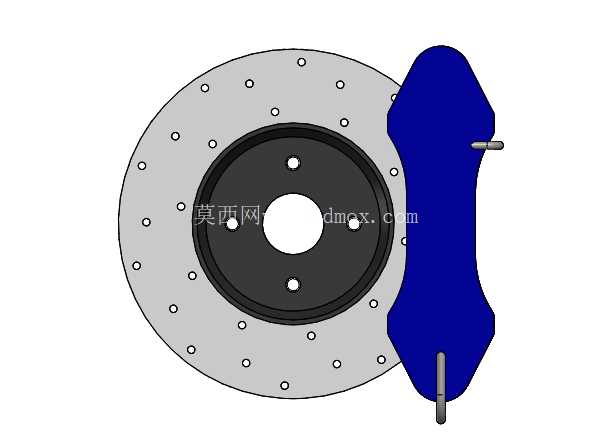

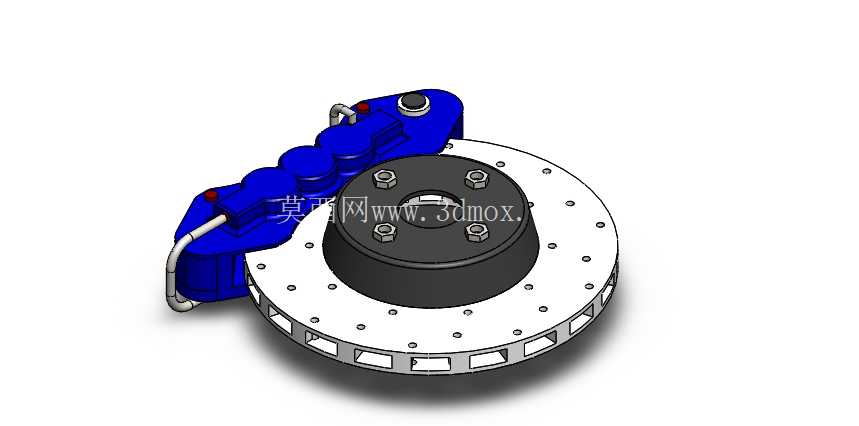

汽车多活塞通风盘式制动卡钳结构

项目分类:制动器 发布时间:2024-11-13 ID:792816
  • 汽车多活塞通风盘式制动卡钳结构
  • 汽车多活塞通风盘式制动卡钳结构
  • 汽车多活塞通风盘式制动卡钳结构
  • 汽车多活塞通风盘式制动卡钳结构

  在乘用车高性能制动系统、商用车盘式制动回路以及赛事车辆制动改装场景中,通风盘式制动器的散热效率与制动力分配均匀性,直接决定了连续制动工况下的制动稳定性与热衰退抗性。这套结构的核心设计逻辑,围绕高负荷制动场景的热管理需求展开,区别于实心盘制动结构,其钻孔转子配合内部通风道的设计,可在车辆行驶过程中利用轮辋处的气流形成贯穿式散热通道,将制动摩擦产生的热量快速带出摩擦副区域,避免长时间制动后摩擦片热衰退、制动盘热变形导致的踏板行程变长、制动力衰减问题。多活塞卡钳的布局采用对向活塞排布设计,区别于单活塞浮动卡钳的单侧施力结构,多活塞可从制动盘两侧同步施加均匀的夹紧力,让摩擦片与制动盘的接触压力分布更均匀,减少偏磨现象的同时,可在同等制动踏板力输入下获得更高的制动夹紧力矩,适配大整备质量车辆或者高性能车型的制动需求。从结构装配逻辑来看,整套结构的安装边界围绕轮毂轴承单元的安装法兰设计,制动盘通过中心定位孔与轮毂轴头配合,依靠端面均布的安装螺栓实现周向固定,安装时需保证制动盘端面跳动量控制在工程允许的公差范围内,避免制动过程中出现踏板抖动、摩擦片异常磨损的问题。卡钳本体通过安装支架固定在转向节的对应安装位上,安装时需保证卡钳活塞轴线与制动盘摩擦面垂直,同时预留摩擦片磨损后的游动间隙,避免卡滞。卡钳壳体内部设计有独立的活塞腔与流体通道,制动液通过进油口进入各活塞腔后,可同步推动各活塞伸出,推动摩擦片压向制动盘,活塞表面的密封圈除了实现油腔密封外,还可在制动解除时带动活塞回位,保证摩擦片与制动盘之间保留合理的游动间隙,减少行驶过程中的拖滞力矩。制动盘表面的钻孔设计除了提升散热效率外,还可在雨天行驶时快速破除摩擦面间的水膜,避免水滑现象导致的制动响应滞后,同时可及时排出摩擦片磨损产生的粉尘,维持摩擦副表面的摩擦系数稳定。通风道的结构采用径向导流设计,制动盘随车轮转动时,离心力可将内部的热空气从外缘甩出,同时从内缘吸入冷空气,形成持续的散热循环,相比同尺寸实心盘,连续制动工况下的工作温度可降低30%以上,有效延长摩擦片与制动盘的使用寿命。卡钳上的放气螺钉布置在卡钳腔体的最高点,可在制动系统加注制动液时彻底排出腔体内的空气,避免空气可压缩性导致的制动踏板发软、制动力传递滞后问题。金属制动管路采用刚性硬管与柔性软管结合的布置方式,硬管沿车架与转向节的固定点排布,软管预留足够的转向跳动行程,避免车轮上下跳动、左右转向时管路被拉扯变形或者干涉周边部件。在结构设计阶段,需要重点校核卡钳与轮辋的间隙、制动盘与防尘罩的间隙,避免极限工况下出现运动干涉,同时要考虑摩擦片磨损到极限位置时的报警结构安装空间,保证磨损到限时可及时提醒驾驶员更换摩擦片。整套结构的受力路径清晰,制动时活塞产生的夹紧力通过卡钳壳体传递到安装支架,再通过转向节传递到悬架系统,最终实现车辆的减速动作,各连接螺栓的强度等级需匹配最大制动力矩的载荷要求,避免极端制动工况下出现连接失效。对于三维建模从业者而言,搭建这套结构时需要重点关注各部件的装配公差配合关系,比如活塞与卡钳腔的配合间隙、制动盘与轮毂的定位配合、摩擦片与卡钳导槽的游动间隙,这些细节直接决定了模型用于制动动力学演示、结构教学时的准确性,也能为后续的有限元热分析、结构强度分析提供准确的数模基础。
