减压阀用双铰连接机械组件结构设计

项目分类:阀门 发布时间:2024-12-12 ID:843205
  • 减压阀用双铰连接机械组件结构设计

  在工业流体控制管路系统中,减压阀作为压力调节的核心元件,其内部传动连接组件的精度直接决定了压力输出的稳定性与响应灵敏度,本次设计的双筒铰接式机械组件,正是应用于直动式减压阀内部的力传递构件,承担着将膜片感应到的压力变化传递至阀芯,实现阀口开度动态调整的核心作用。从实际工况来看,这类组件长期工作在带压流体环境中,需要承受交变载荷的反复作用,同时要保证铰接部位的转动灵活性,不能出现卡滞、旷量过大的问题,否则会直接导致减压阀出口压力波动超差,影响下游用气设备的正常运行。

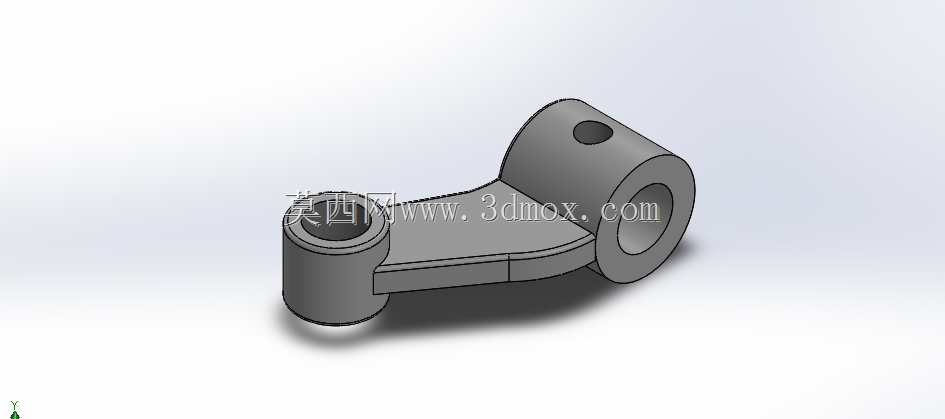

  设计过程中首先从安装边界入手,组件两端的同轴筒状结构分别对应膜片推杆铰接位与阀芯驱动端铰接位,两个筒体内孔的尺寸公差严格按照H7级精度设计,保证与配套销轴的配合间隙控制在0.02mm以内,既满足转动顺滑的要求,又避免间隙过大带来的传动滞后问题。两个筒体之间的连接臂采用变截面弧形过渡结构,而非直角连接,这一设计思路是为了优化应力传递路径,在组件承受推拉力时,避免连接部位出现应力集中导致的疲劳断裂,经过有限元应力校核,在额定1.6MPa工作压力对应的推力载荷下,连接臂的最大应力仅为材料屈服强度的32%,留有足够的安全余量,能够满足长期交变载荷下的使用寿命要求。

  从功能特性来看,组件上端筒体侧壁开设的径向定位孔,用于安装锁紧顶丝,防止销轴在工作过程中出现轴向窜动,避免铰接副脱开的故障;下端筒体的端面做了0.5mm的倒角处理,既方便装配时销轴的导入,也能去除机加工产生的锐边毛刺,防止装配过程中刮伤配套密封件。两个筒体的中心距尺寸严格匹配减压阀内部腔室的安装空间,中心距公差控制在±0.03mm,保证装配后膜片的运动行程与阀芯的开度行程完全对应,不会出现传动死点,确保压力调节过程的线性度。

  实际应用场景中,这类组件不仅可以用于减压阀产品,在各类需要小行程直线力传递、铰接转动的气动控制元件、液压阀件内部都能适配,比如节流阀、安全阀的内部传动结构,只需要根据具体的安装尺寸调整筒体孔径与中心距参数即可。设计时没有采用复杂的异形结构,所有几何特征都可以通过常规的铣削、钻削工序完成加工,不需要定制特殊刀具,能够有效降低批量生产的加工成本,同时简洁的几何形状也方便后期做表面处理,比如发黑、镀锌等防锈工艺,提升组件在潮湿、带轻微腐蚀的流体环境中的抗锈蚀能力。

  在安装适配性上,组件的整体外轮廓尺寸做了避让设计,连接臂的弧形外侧轮廓与减压阀阀体内腔的弧形壁面保持1.2mm的最小间隙,保证组件在做小角度摆动时不会与腔体内壁发生干涉,同时也尽可能压缩了组件的占用空间,有利于实现减压阀产品的小型化设计。铰接部位的配合面粗糙度设计为Ra1.6,既降低了转动过程中的摩擦阻力,减少磨损量,也不会因为过高的粗糙度要求提升加工成本,经过寿命测试,在额定工况下连续动作10万次后,铰接部位的磨损量小于0.01mm,完全满足工业阀门的使用寿命要求。
