带开关一体式C13C14电源插座结构设计

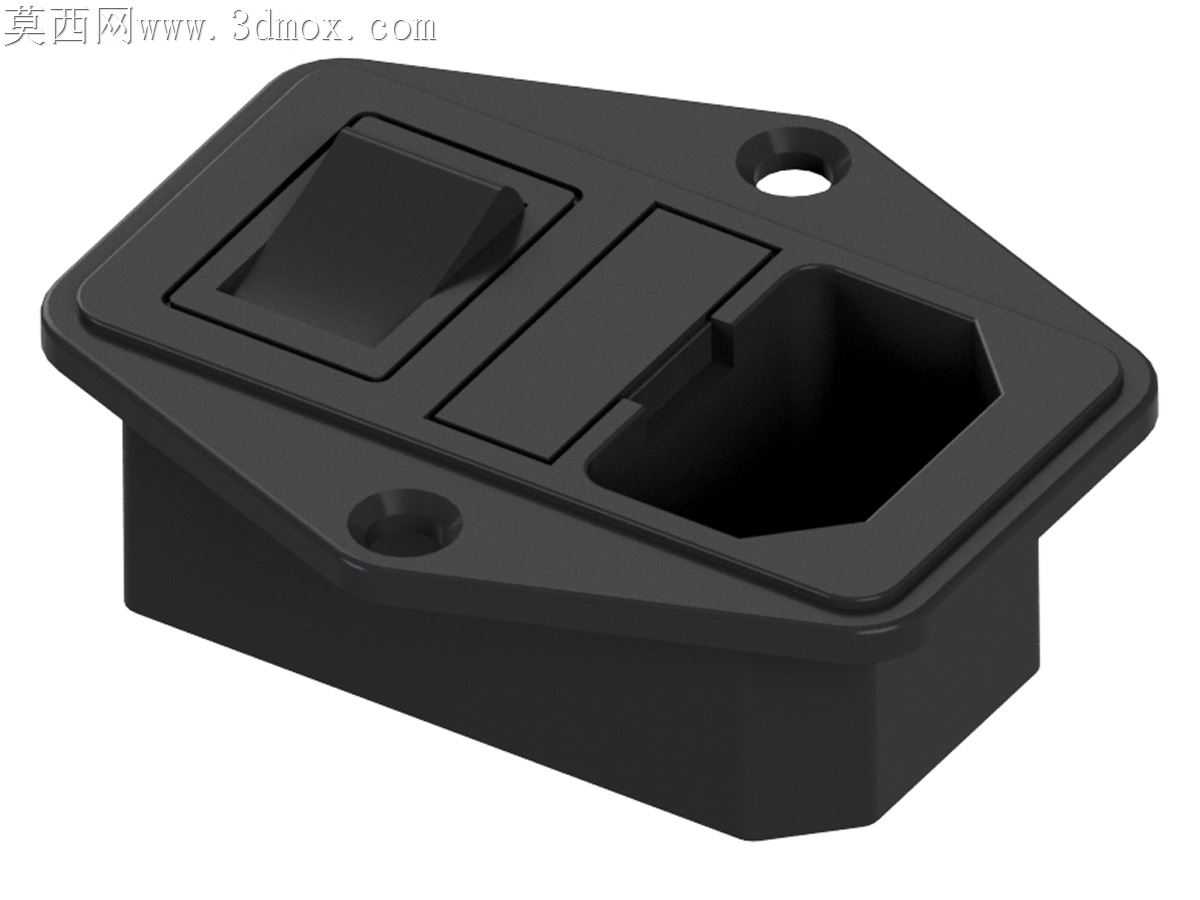

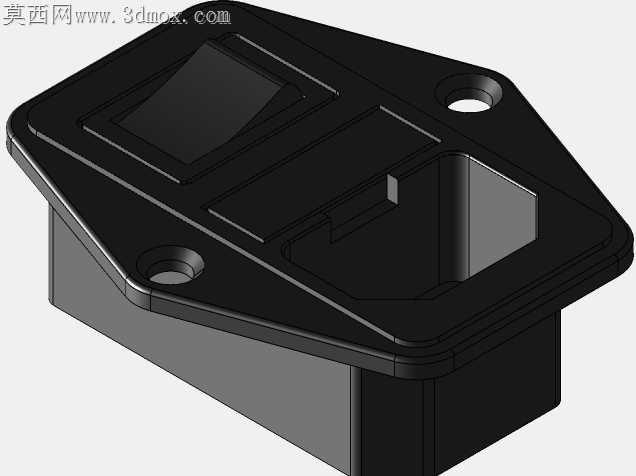

本模型为带船型开关的一体式C13/C14组合电源插座，建模过程严格遵循工业接插件的实际生产尺寸规范，在三维建模阶段首先完成整体安装法兰的轮廓绘制，采用菱形带安装耳的外形结构，两个安装孔位对称分布在法兰对角位置，孔位边缘做了沉台倒角处理，可适配M3规格的安装螺丝，保证安装后螺丝头部不会突出法兰平面，避免与外接设备产生干涉。模型主体采用下沉式腔体结构，将开关模块与电源插孔模块整合在同一基座内，两个功能区域之间设置有分隔筋位，既可以提升基座整体的结构强度，也能避免两个模块之间的电气间隙不足带来的安全隐患。船型开关的建模还原了实际按键的倾斜弧度，按键边缘做了细微的圆角过渡，模拟真实产品的按压触感，开关与基座的配合位置预留了均匀的装配间隙，符合注塑件的公差设计要求。C14电源插孔区域严格按照国标品字插孔的尺寸进行建模，插孔内部的挡片结构、防误插凸台都做了精细化还原，插孔边缘做了导向斜角，方便插头插入时的对位引导。材质渲染方面，整体采用黑色阻燃PC塑料的材质参数，调整了材质的粗糙度与哑光质感，还原工业电源插座常用的磨砂外壳效果，在法兰边缘、开关按键边缘做了细微的高光处理，模拟注塑件脱模后的细微光泽，没有添加多余的纹理与装饰，完全贴合工业电气配件的真实外观。结构设计上，基座侧壁做了均匀的壁厚处理，壁厚控制在1.8mm，符合注塑成型的工艺要求，侧壁与法兰的连接位置做了圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，基座底部做了封闭处理，同时预留了接线端子的让位空间，可适配常规的焊接式或插片式接线端子。整个模型的装配关系清晰，各个功能区域的划分合理，既保证了安装后的结构稳定性，也兼顾了电气安全的设计要求，可直接用于电气设备的电源接口选型参考、设备面板的开孔设计匹配，也可作为电气类教学演示的三维模型使用。
