苏霍伊苏伊鹰战斗机赛马娘涂装曲面逆向设计

在航空装备研发与文创衍生设计领域，高保真飞行器曲面模型的搭建始终是兼顾工程精度与视觉表现的核心工作，本次完成的苏霍伊苏伊鹰战斗机曲面逆向项目，既服务于航空科普教具的实体化落地需求，也可支撑航空文创周边的数字资产开发，同时能为飞行器气动外形教学提供可拆解的三维参照样本。从实际应用场景来看，该模型可直接导入流体仿真模块完成亚音速飞行状态下的机身气流扰动分析，也可通过3D打印工艺制作等比例缩比模型用于航展展示、青少年航空科普活动，针对文创领域的定制化需求，模型预留的外观曲面分区可快速替换不同主题的涂装贴图，适配联名周边、数字藏品的开发需求。

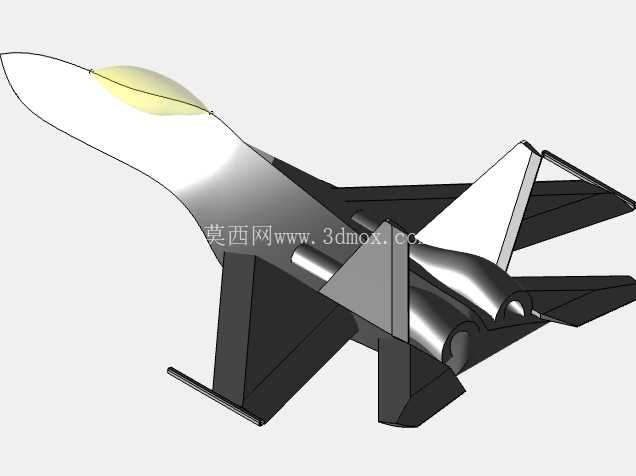

设计过程中没有采用常规的正向参数化拉伸建模思路，而是基于多视角正交视图的逆向重构逻辑开展工作，首先对齐轴测、俯视、侧视、前视四个基准视图的坐标基准，将机身拆分为机头雷达罩、座舱段、主机身、主翼、垂尾、平尾、起落架舱七个独立的曲面区块，每个区块单独绘制边界控制线。机头部分采用多段放样曲面拼接，重点保证锥度过渡的G2连续性，避免曲面拼接处出现曲率突变，这部分的精度直接影响机头区域的气动模拟准确性，实际建模中反复调整了17条截面控制线的曲率参数，确保雷达罩曲面和座舱盖的衔接处没有折角痕迹。座舱盖的金色镀膜区域单独做了曲面分层处理，既还原视觉上的镀膜质感，也预留了透明件的实体厚度参数，方便后续做实体化打印时的壁厚设置。

主机翼的翼型曲面是整个建模工作的核心难点，首先对照实机翼型数据绘制根弦、梢弦两个基准翼型截面，通过边界混合命令生成主翼基础曲面，之后对前缘缝翼、后缘襟翼的分区做曲面分割，保证各活动翼面的拼接缝隙控制在0.2mm的建模公差范围内，同时兼顾翼身融合区域的曲面顺滑过渡，这里没有采用简单的曲面合并操作，而是通过投影曲线修剪、曲面延伸再匹配的方式，让机翼和机身的衔接处曲率连续，避免渲染和仿真时出现棱角反光或者气流计算异常。垂尾和平尾的建模逻辑和主翼保持一致，重点保证操纵面的偏转角度预留，模型中平尾和垂尾的转动轴位置严格对照实机结构设置，后续可直接添加运动副做舵面偏转的运动仿真。

机身表面的涂装图案没有采用简单的贴图映射方式，而是将赛马娘主题的图案轮廓投影到机身曲面上，做了曲面偏移和分色处理，保证图案在曲面曲率变化较大的区域不会出现拉伸变形，尤其是座舱后侧、主翼上表面的图案区域，反复调整了UV映射的坐标，确保图案比例和位置贴合机身曲面走向，不会出现视觉上的错位。起落架部分采用实体建模和曲面建模结合的方式，起落架舱门的曲面和机身下表面做了共面处理，保证舱门关闭时和机身曲面完全齐平，起落架的支柱、轮胎、收放连杆都按照实际安装位置做了装配约束，轮胎的接地位置、起落架的前后轮距都严格对照实机尺寸设置，确保缩比打印后起落架可以稳定支撑整机模型，不会出现重心偏移倾倒的问题。

从安装边界和尺寸适配角度来看，整机模型的坐标原点设置在机身重心投影位置，方便后续导入仿真软件时直接设置气动计算的参考点，所有曲面都做了实体化加厚处理，机身壁厚统一设置为1.5mm（对应1:72缩比模型的实际壁厚），机翼内部预留了减重空腔，既满足3D打印的工艺要求，也能控制缩比模型的整体重量。模型的所有曲面都经过了曲率检查和破面修复，不存在重叠面、非流形几何等问题，可直接对接数控加工、3D打印、渲染出图等不同下游环节，不需要额外做几何修复工作。针对航空教学场景，模型的每个结构分区都做了单独的图层分组，方便教学演示时单独隐藏、显示对应部件，讲解飞行器的结构组成和气动设计逻辑。
