农用拖拉机越野花纹橡胶轮胎结构

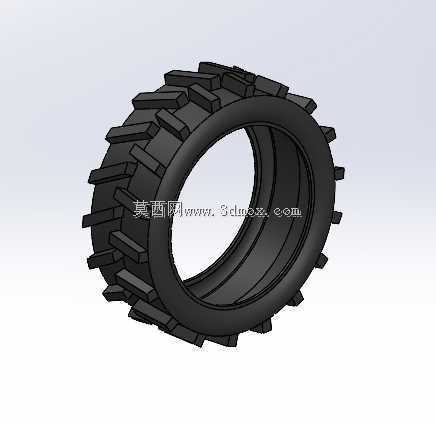

　　该三维结构围绕农用拖拉机在松软田块、泥泞坡道和非铺装路面上的行走需求展开，重点表现轮胎外轮廓、胎体厚度、胎面花纹块以及轮辋配合区域。轮胎采用大直径、宽断面的布置思路，目的是在承载整机重量的同时增加接地面积，降低单位接地压力，减少车辆在水田、湿土、翻耕地中出现沉陷和打滑的概率。胎面没有采用普通公路胎的细密浅纹，而是设置较高、较宽、沿周向交错分布的越野齿块，齿块之间保留较深沟槽，使泥土能够在滚动过程中顺利排出，避免花纹被泥团填满后丧失抓附能力。

　　从实际使用场景看，这类轮胎主要服务于拖拉机牵引农具、转场运输、田间犁耕、播种和喷药等作业。拖拉机在带载起步或牵引犁具时，驱动轮需要把发动机输出扭矩转化为地面附着力，胎面花纹块的侧向刚度和入土能力直接影响牵引效率。模型中的花纹块沿胎肩向外延伸，边缘具有明显的抓地齿，这种形式在松软土壤中可以形成机械咬合；在硬质路面上，花纹块顶面又能承担接触载荷，兼顾耐磨与通过性。胎肩部位的齿块较胎面中部更突出，可在车辙、田埂和侧坡工况下提供侧向约束，降低转向时轮胎横向滑移。

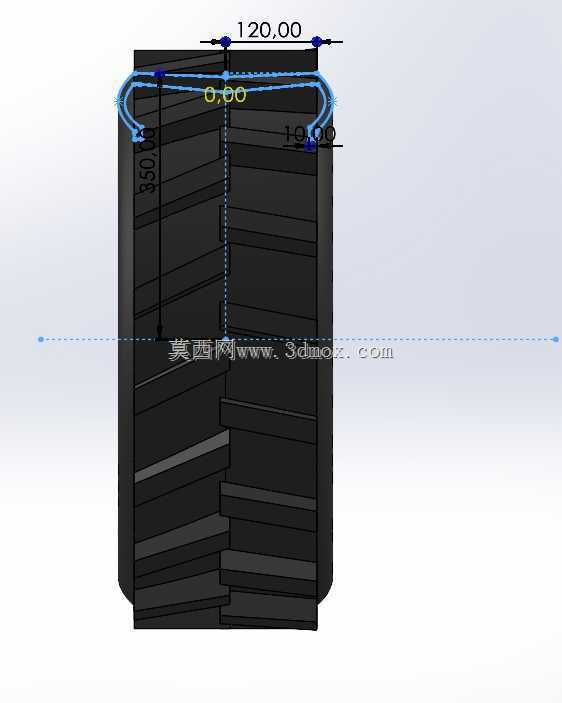

　　结构设计上，胎体内部保留了较厚的环形橡胶层，外侧为深花纹，内侧为光滑的安装基面。内圈轮廓需要与轮辋直径、胎圈座宽度和止口位置相匹配，建模时应保证回转截面闭合，胎圈处不能出现影响装配的尖角或突变。轮胎断面并非简单等厚圆环，胎面区域厚度最大，用于承受花纹磨损和冲击；靠近胎侧的位置逐渐过渡，允许一定挠曲，以吸收田间石块、坑洼和硬土块带来的振动。若后续用于整机布置，还需要结合轮距、车架离地间隙、挡泥板空间和转向极限校核轮胎外圆扫掠范围，防止满打方向或悬架跳动时与车身、制动管路、农具连接架发生干涉。

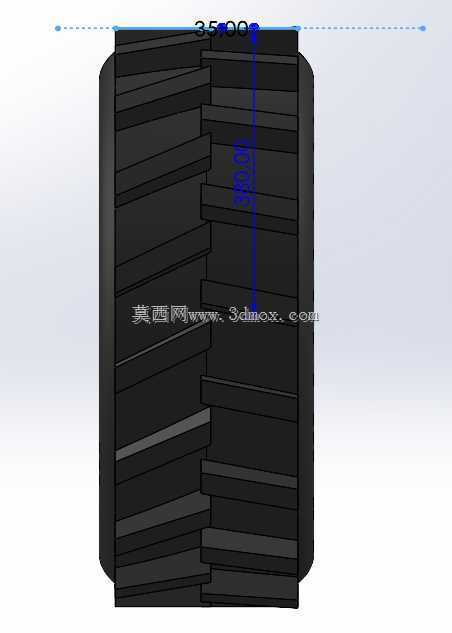

　　外形边界方面，轮胎的最大外径决定整机通过角和底盘离地高度，断面宽度影响轮距配置与后挡泥板宽度，花纹块顶端构成真实接地外圆，不能只按胎体基础直径计算运动包络。安装时，轮胎内圈与轮辋之间属于同轴配合，胎圈需要有足够抱紧力；三维建模中可将花纹块按周向阵列或交错阵列处理，同时注意每排齿块在圆周方向的相位差，使胎面受力更连续。沟槽底部应设置圆角过渡，避免应力集中在橡胶根部，也便于在渲染或工程图中表达真实成型工艺。

　　该模型适合用于拖拉机行走系统教学、农机外观方案评审、轮胎与轮辋装配校核以及牵引性能展示。它把深花纹、宽胎体、环形内腔和胎侧曲线集中呈现出来，能够直观说明农用轮胎为何重视排泥、抓地、承载和缓冲，而不是单纯追求公路行驶的低噪声。
