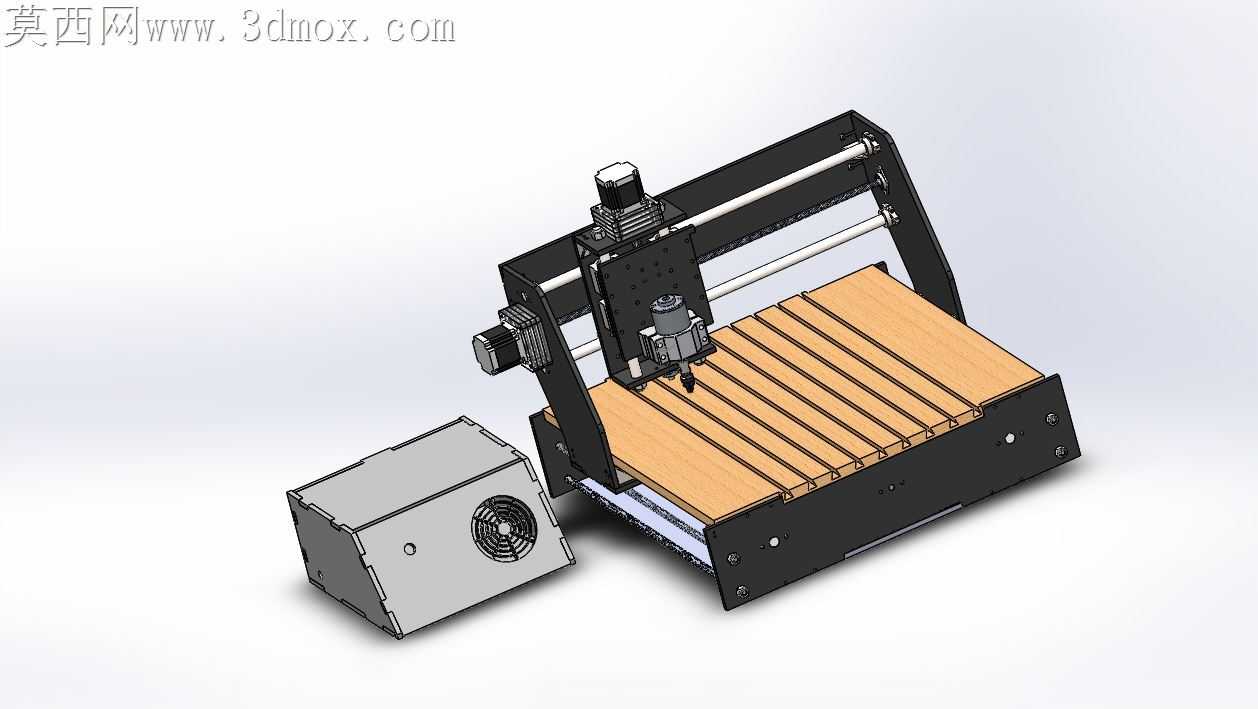

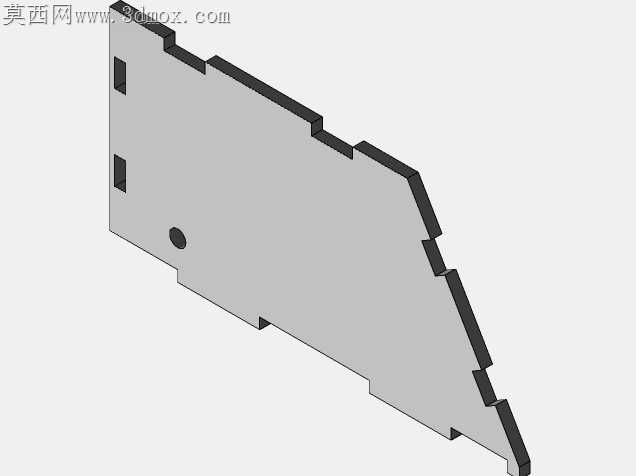

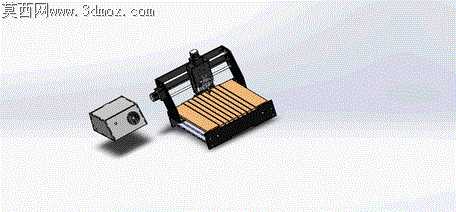

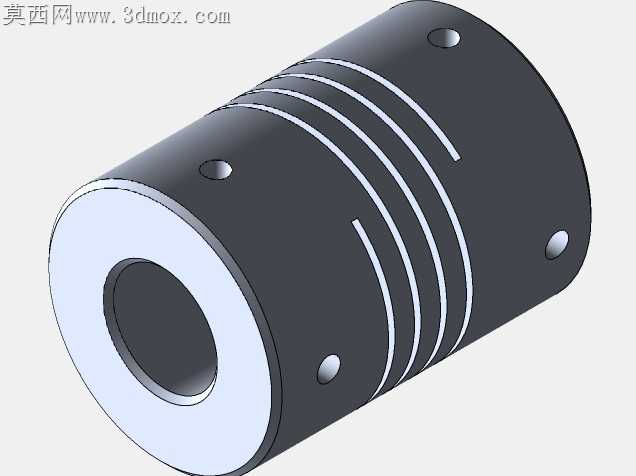

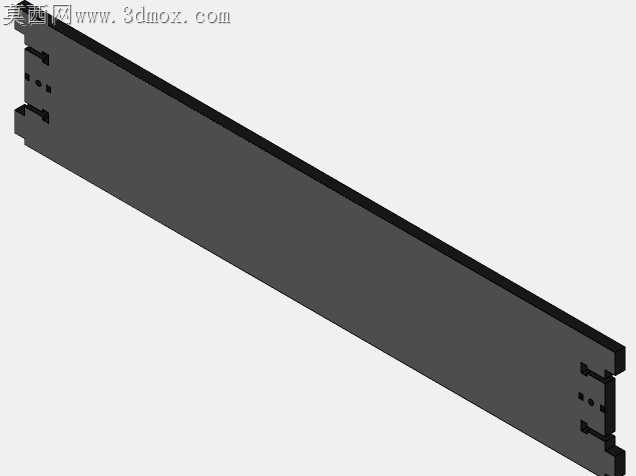

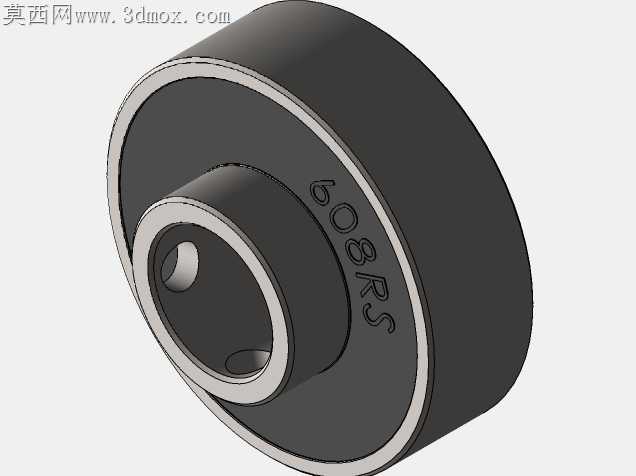

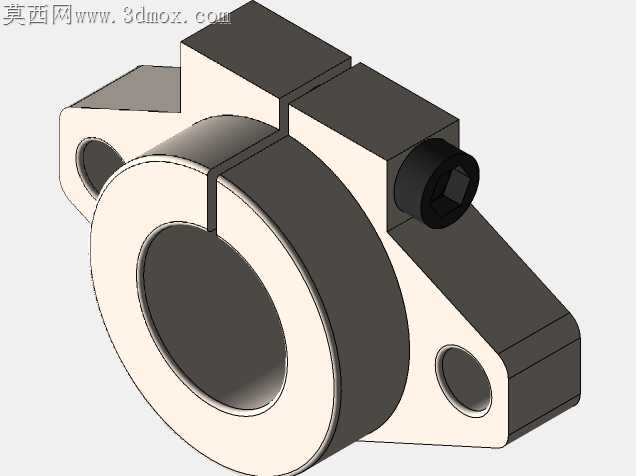

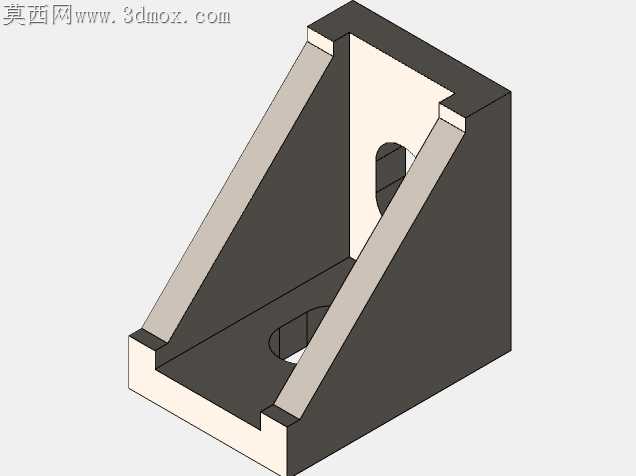

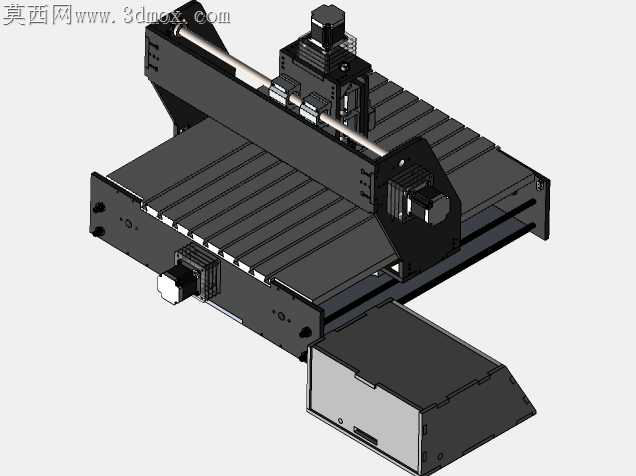

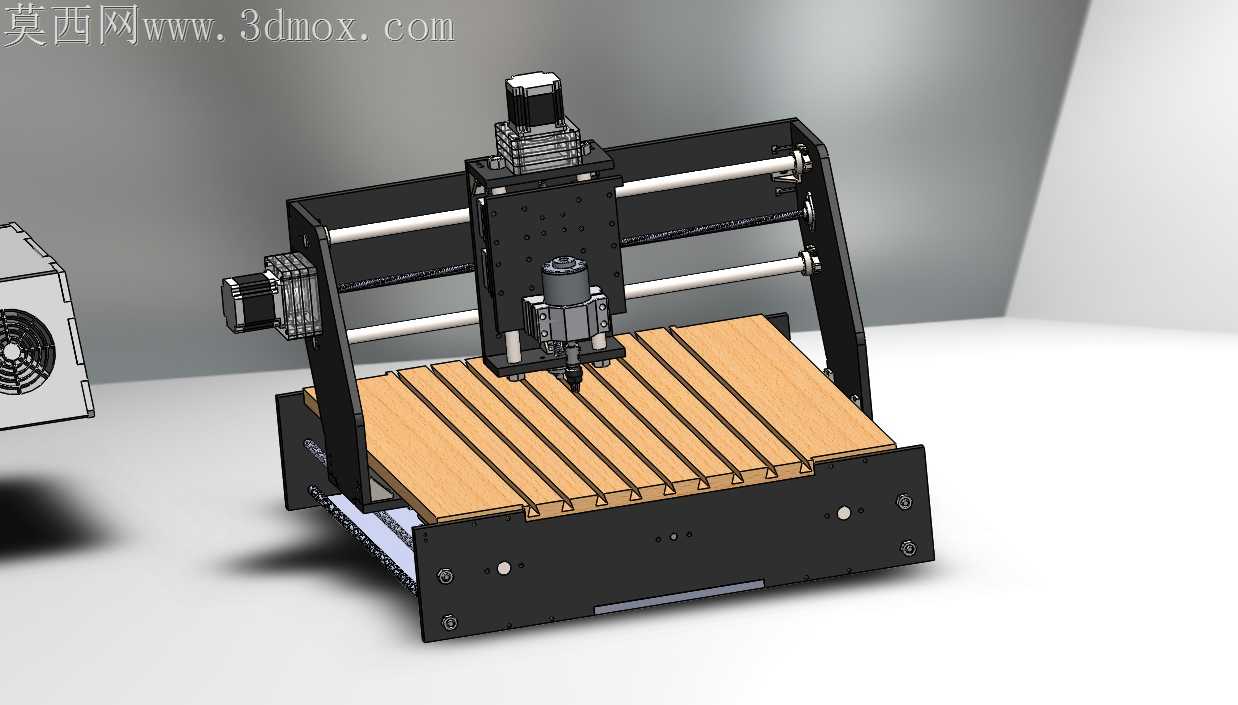

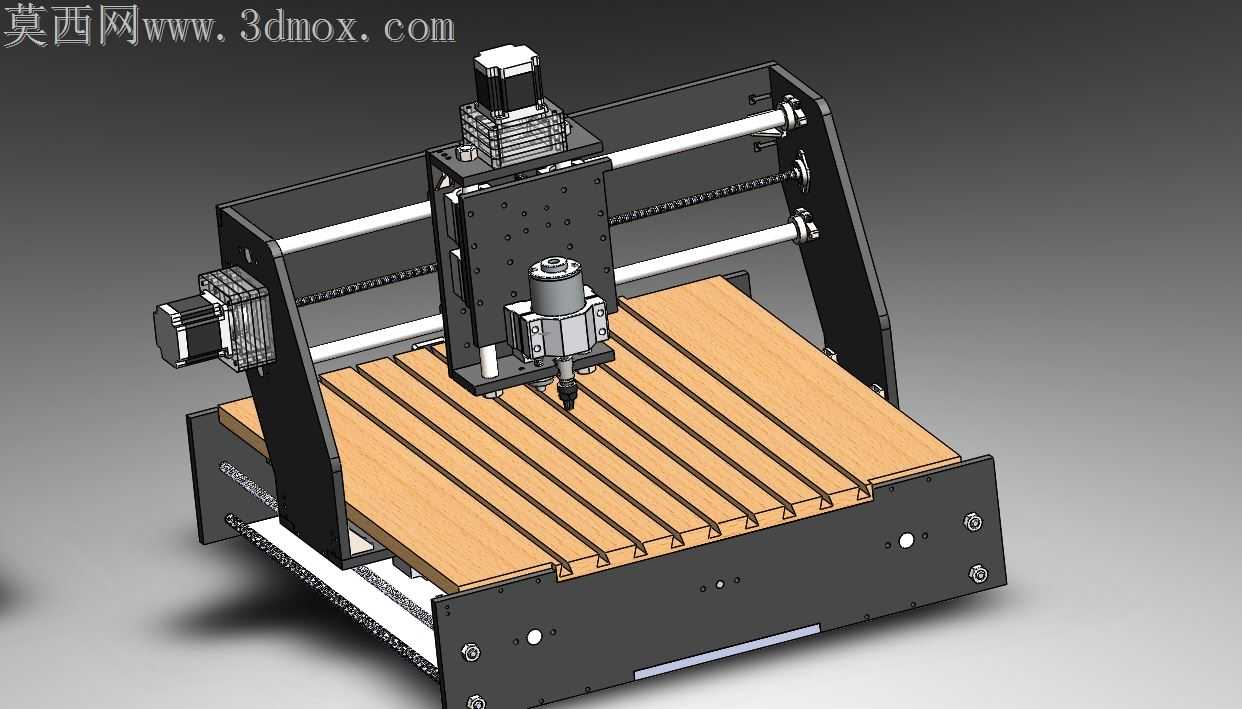

做这个桌面级数控雕刻机建模的时候,最先卡壳的是机架刚性和整机尺寸的平衡,一开始想全用铝型材搭框架,算下来600mm的Y轴行程如果只用单根2020型材,高速走刀的时候Z轴头晃得厉害,切亚克力会出明显波纹,后来改成两侧加厚钢板做立式支撑,横梁直接搭在两侧滑块座上,把龙门的受力点从型材侧面挪到了支撑座顶面,刚性直接提了一大截,还不用额外加加强筋占空间。工作台面选了T型槽的层压板结构,建模的时候特意把槽宽做成和通用压块匹配的尺寸,槽间距留了20mm,不管是夹小的PCB板还是大块的亚克力片都能找到固定位,台面下方直接锁Y轴的丝杠螺母座,没做多余的转接板,少一层连接就少一点装配累计误差,调试的时候能省不少找正的时间。传动部分一开始想选同步带,算下来400mm的X轴行程用同步带的话,切硬木的时候反向间隙会超0.1mm,后来换成8mm导程的滚珠丝杠,两端用角接触轴承撑住,预紧力调到刚好能消除反向间隙又不会转着发涩,导轨选了16mm的直线导轨,滑块预压选了轻预压等级,兼顾滑动顺畅度和刚性,不会出现推起来卡滞的情况。Z轴的滑台建模的时候特意把主轴安装孔做成了可调偏心结构?不对,是做成了直孔加侧面顶丝,方便装不同直径的主轴电机,这次配的是400瓦的风冷主轴,直径52mm刚好卡进去,旁边留了走线的槽位,不会让主轴电源线拖到导轨上磨破外皮。电控箱单独做了外置的分体结构,没塞到机架肚子里,建模的时候给电控箱侧面留了风扇安装位,进风口加了防尘网的安装槽,毕竟切木材和亚克力会出不少粉尘,堵了驱动板散热很容易烧模块,分体设计也能减少机架振动传到电控元件上,避免接线松脱。材质渲染的时候,机架的钢板部分做了磨砂黑的喷塑质感,工作台的层压板调出了实木压合的纹理,导轨和丝杠做了镀烙的金属反光,特意把主轴的刀头部分做了一点点切削痕迹的细节,不会显得太假像玩具,旁边电控箱的风扇格栅做了细密的网孔,光影打上去的时候能透出内部一点点结构的阴影,真实感强很多。装配配合的时候,所有的螺丝孔位都做了沉头处理,不会有螺丝头凸出来刮到工件或者走线,运动部件的间隙都按实际装配公差留了0.1mm的余量,不会出现建模的时候能装,实际加工出来装不上的问题,比如滑块和安装座的配合面,特意留了微调的长孔,方便后期调试导轨平行度的时候不用重新打孔。这个设计最实用的点就是占地面积小,放在普通工作台上就能用,加工行程覆盖了大部分手作爱好者、电子爱好者的常用加工尺寸,不管是刻木质挂牌、做PCB打样还是切亚克力外壳都能胜任,结构上没做多余的花哨设计,所有零件都是市面上能轻易买到的标准件,加工件只有两侧的支撑板和几个连接座,自己找个小加工厂就能做出来,成本控制得很低,个人DIY也能照着复刻。
