立式数控铣床整体结构三维设计

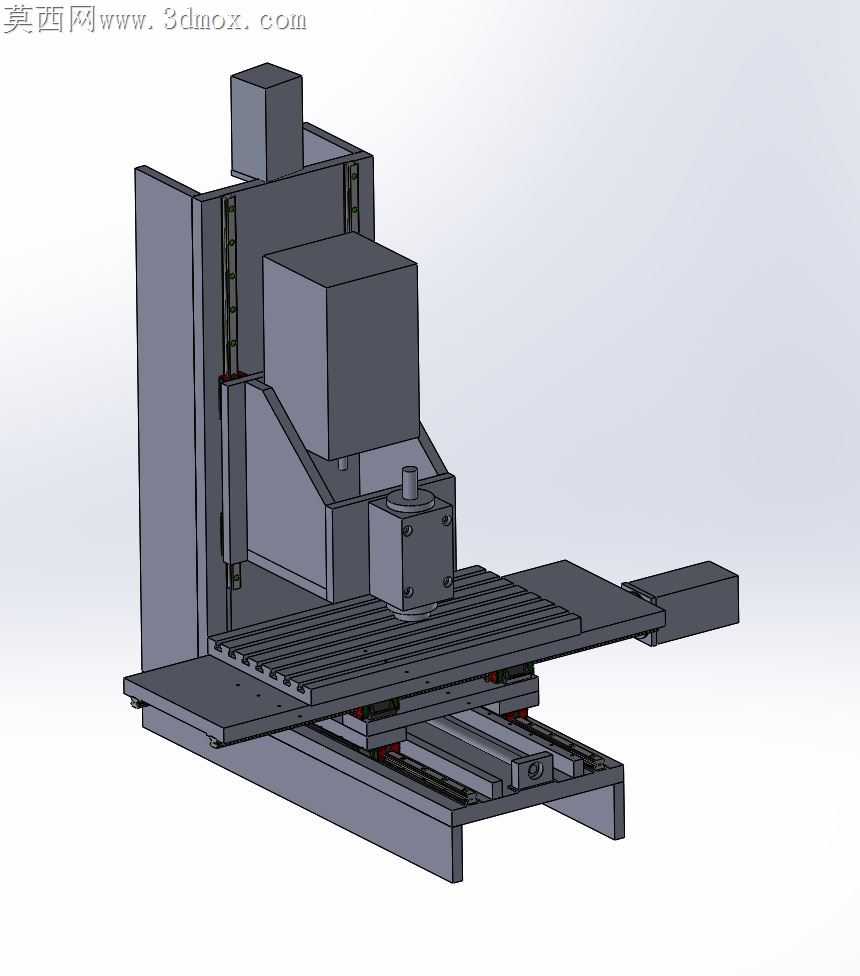

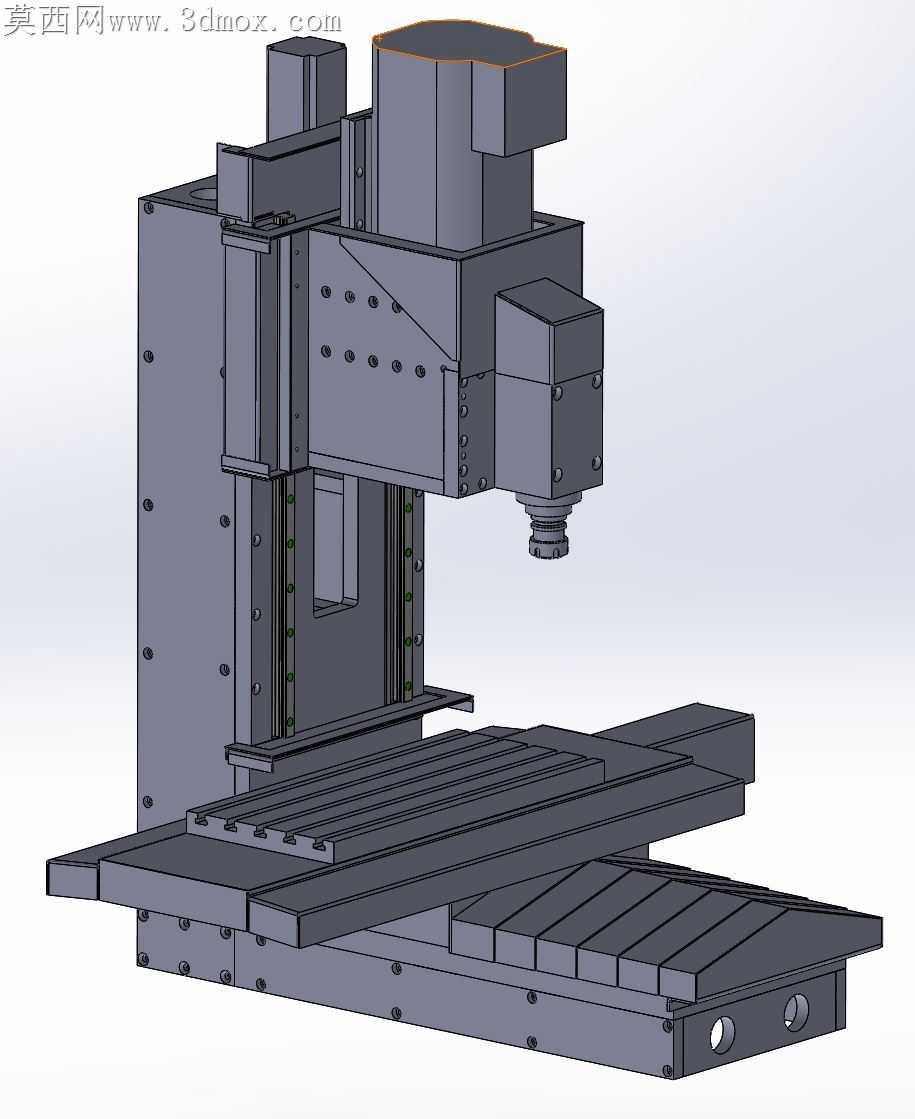

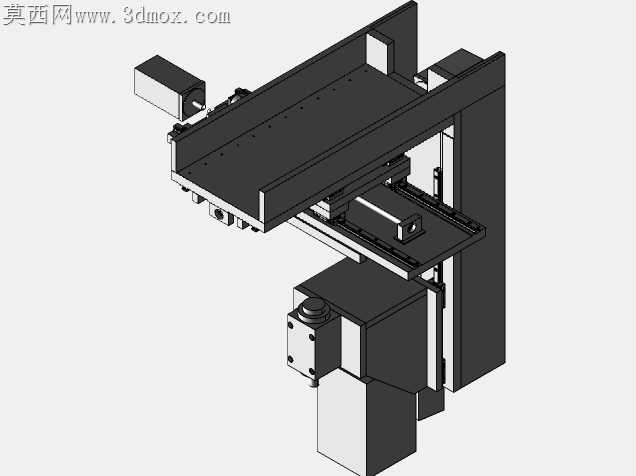

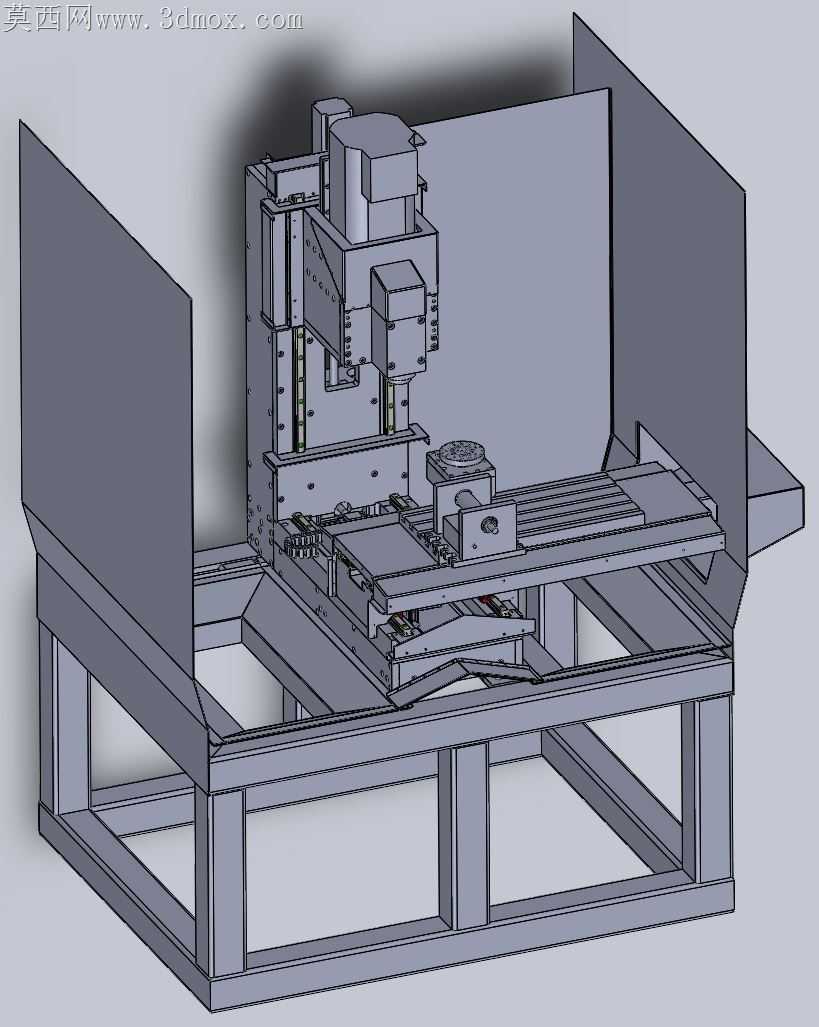

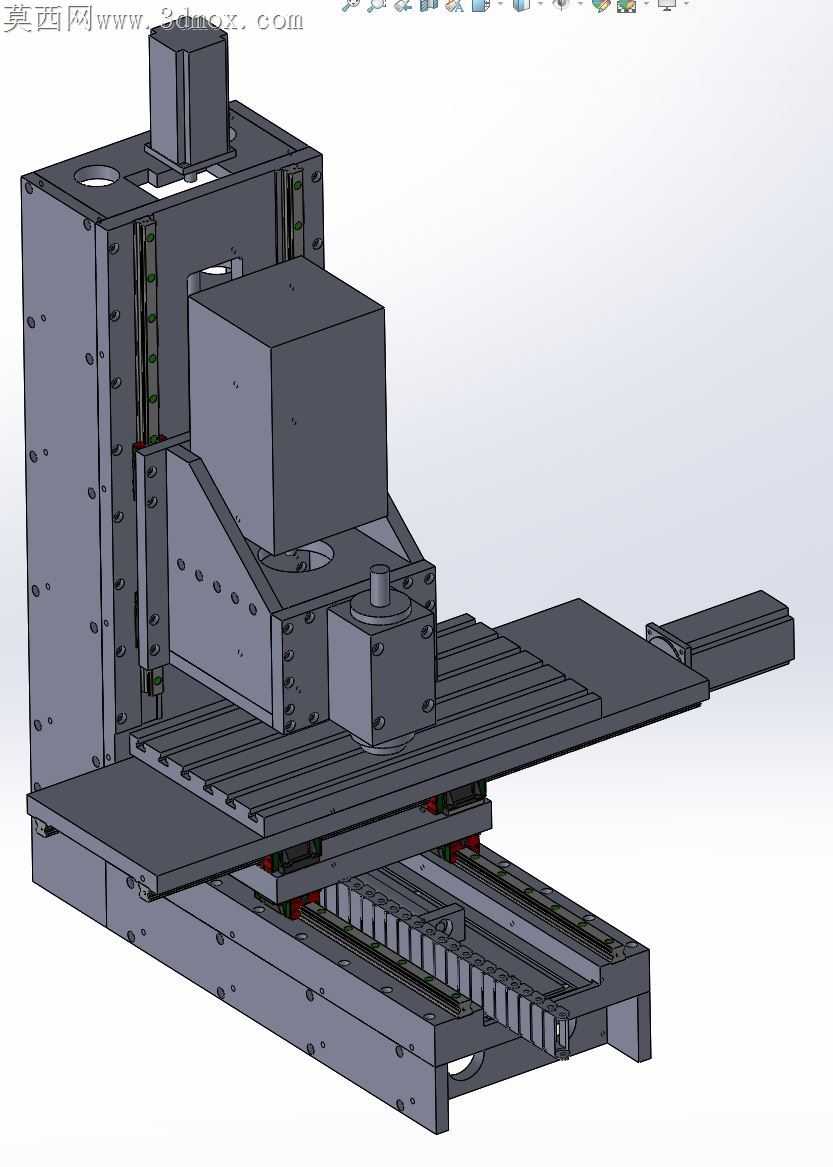

本作品为立式数控铣床的整体结构三维建模成果，建模过程中严格遵循机械设计的尺寸规范，对铣床各组成模块进行了1:1比例的参数化搭建，完整还原了设备从底部支撑到顶部执行端的全层级结构。模型底部采用方管焊接成型的床身底座结构，通过合理的横纵肋板布局保障整体刚性，底座上方设置十字滑台进给机构，分别承载X向与Y向的直线运动导轨、丝杠传动副与滑座组件，可实现工作台在水平两个方向的精准进给移动，Z向主轴滑枕模块垂直布置于立柱导轨面，集成了主轴安装座、传动连接位与配重平衡结构，能够带动主轴完成垂直方向的进给动作，匹配铣削加工的深度控制需求。模型同时搭建了机床外围的防护挡板结构，对加工区域的三个侧向进行遮挡，可模拟实际设备的切削防护功能，各运动部件之间预留了符合机械设计要求的运动间隙，不存在结构干涉问题。建模过程中对金属材质进行了统一的质感赋予，床身、滑台、防护等结构件采用哑光冷轧钢的材质表现，导轨、丝杠等传动部件采用光亮金属材质区分，通过光影渲染突出各部件的结构轮廓与装配关系，清晰展现了立式数控铣床的典型布局逻辑。设计过程中围绕小型数控铣床的行程参数进行结构匹配，X向、Y向、Z向的运动行程分别对应550mm、250mm、300mm的加工范围，各轴的导轨安装位、丝杠固定座、行程限位预留位都按照常规小型数控铣床的设计规范进行布置，能够直观呈现立式数控铣床的机械构成原理，可作为数控设备结构认知、机床方案设计参考的三维素材，帮助理解数控铣床从床身支撑到运动执行、外围防护的完整装配逻辑与结构设计要点。
