循环滚珠阶梯轨道趣味机械装置

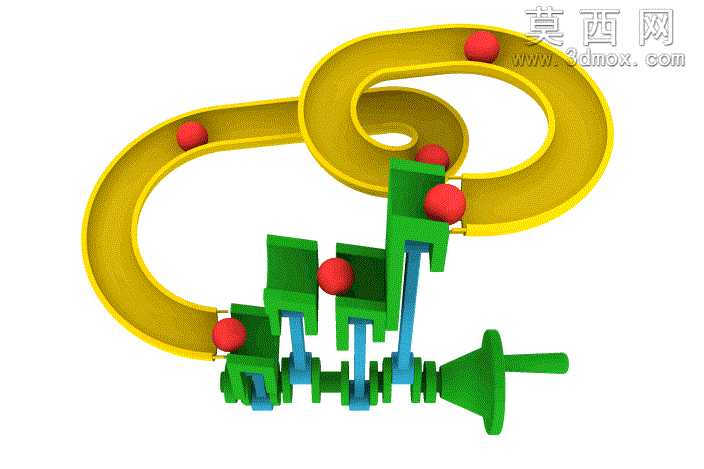

本作品为趣味循环滚珠机械装置，采用三维建模软件完成全参数化结构搭建，整体由螺旋环形轨道、阶梯式抬升机构、驱动转轴组件、红色滚珠四个核心部分构成。建模阶段首先完成整体运动路径的草绘规划，先绘制闭合的螺旋环形轨道中心线，通过扫掠命令生成黄色的U型截面轨道，轨道内壁做圆角过渡处理，避免滚珠运动时出现卡滞，轨道整体形成闭环回路，保障滚珠可以循环往复运动。阶梯式抬升机构为多组错落排布的绿色块状承接台，每一个承接台都与蓝色的传动推杆做同轴心配合，传动推杆底部与底部的凸轮转轴组做装配约束，通过转轴的旋转带动不同位置的承接台做规律性的上下往复运动，将从轨道末端滑落的滚珠逐级向上抬升，最终送回螺旋轨道的最高起点，形成完整的运动循环。渲染阶段采用高饱和度的纯色材质区分不同功能部件：轨道使用亮黄色哑光塑料材质，抬升承接台使用草绿色硬质塑料材质，传动推杆与转轴使用天蓝色工程塑料材质，滚珠使用正红色光滑树脂材质，不同部件的材质色彩对比强烈，能够清晰区分各结构的功能边界，同时提升整体视觉的趣味性。底部的驱动摇柄做了防滑纹理设计，与转轴做固定约束，手动转动摇柄即可带动整套抬升机构运行。设计过程中反复调试了凸轮的轮廓曲线与承接台的抬升时序，确保每一级承接台都能精准接住上一级滑落的滚珠，同时匹配滚珠在螺旋轨道上的滚动速度，让整套装置的运动流畅无卡顿，既可以作为机械原理的演示教具，也可作为创意桌面摆件。建模时所有配合关系均采用机械配合类型，添加了实体碰撞检测，模拟真实状态下滚珠与轨道、承接台之间的接触碰撞效果，动画制作时按照真实运动规律设置转轴转速，还原滚珠在重力作用下沿螺旋轨道下滑、被阶梯机构逐级抬升的完整循环过程，整体结构精巧，运动逻辑清晰，充分展现了机械传动的趣味性与结构美感。
