常规布局固定翼通用飞机结构设计方案

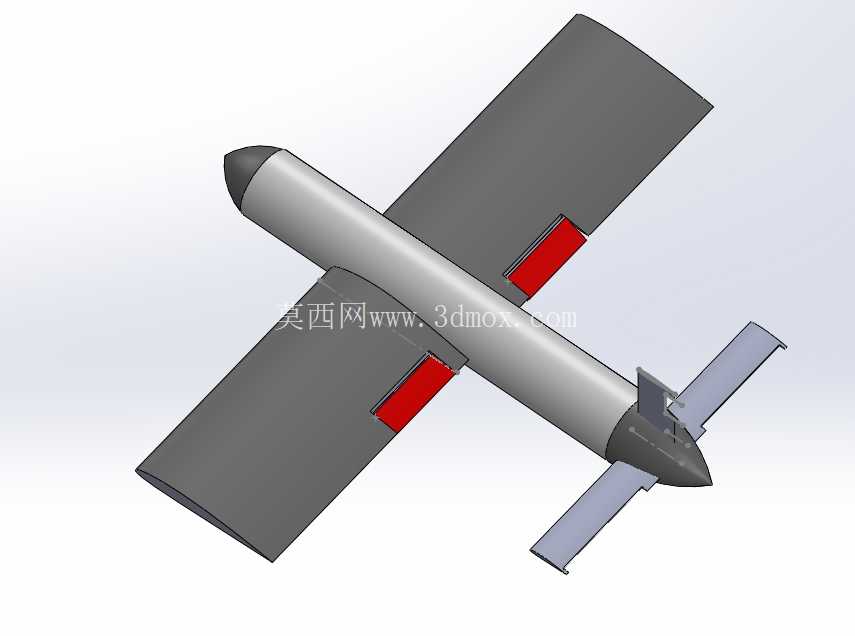

该固定翼飞行器结构采用常规气动布局设计，机身主体为等直径圆柱构型，这类构型在航空工程领域应用极为广泛，圆柱截面机身不仅能在相同截面周长下获得最大内部容积，方便搭载任务载荷、飞控设备与动力组件，同时在亚音速飞行状态下具备更优的结构受力特性，蒙皮承受的环向应力分布均匀，可降低结构补强带来的额外重量。直翼搭配副翼的设计，主要针对低速飞行场景优化，平直翼在低亚速段的升阻比表现优于后掠翼，副翼布置在机翼外侧后缘，可通过差动偏转实现飞行器的滚转操纵，机翼与机身的连接位置经过气动配平测算，能保证整机重心与气动焦点的匹配关系处于合理区间，避免飞行过程中出现过度的静稳定或静不稳定问题。

水平尾翼与垂直尾翼组成的尾翼安定面系统，承担着飞行姿态稳定与操纵的核心功能，水平安定面负责维持纵向俯仰稳定性，升降舵偏转可改变整机俯仰力矩，实现爬升、下降等姿态调整；垂直安定面负责维持航向稳定性，方向舵偏转可修正航向偏差，抵消侧风带来的偏航力矩。尾翼容量参数经过匹配计算，安定面面积与尾力臂长度的乘积，能够保证在全飞行包线内都有足够的操纵力矩余量，避免大迎角状态下出现舵面失效的问题。后置推进式螺旋桨的动力布局，区别于常见的前置牵引式布局，这种布置方式可让机身前部区域不受螺旋桨滑流的直接干扰，适合搭载需要前方无遮挡的任务设备，比如航拍传感器、大气采样装置等，同时推进式布局的螺旋桨滑流直接扫过尾翼区域，能提升低速状态下尾翼的舵面效率，改善低速起降时的操纵响应特性。

从实际应用场景来看，这套结构可作为航空航天相关研究的基础验证平台，在空气动力学分析场景中，可基于该几何模型开展不同迎角、侧滑角下的升阻特性测算，获取全机气动力系数曲线，为后续的气动优化提供基础数据支撑；在CFD与FEM联合仿真场景中，可分别划分流体域与结构域网格，开展流固耦合分析，计算飞行过程中机翼、尾翼等部件的结构变形量与应力分布，校核结构强度是否满足设计载荷要求，避免出现气动弹性发散、颤振等危险工况。在遥控飞行器开发场景中，该结构可作为小型固定翼航模的基础设计框架，设计者可根据实际动力配置调整机翼安装角、尾翼偏转角度等参数，搭配对应的飞控系统即可实现自主飞行；在无人机概念设计阶段，这套基础构型可作为通用平台，根据不同任务需求快速改装，比如调整机身长度拓展载荷舱空间、更换不同翼型适配不同巡航速度需求，大幅缩短前期概念设计的建模周期，也可作为高校航空相关专业人机设计课程的教学案例，帮助学生理解固定翼飞行器的基本组成、气动布局逻辑与结构受力特点，掌握从总体参数确定到部件结构细化的完整设计流程。

在结构设计细节上，机身采用半硬壳式受力逻辑，纵向布置长桁承受轴向弯矩，蒙皮承受剪切载荷与局部气动力，隔框维持机身截面形状，同时为机翼、尾翼、起落架、动力系统提供安装交点，各安装交点的位置精度直接影响整机的装配精度与飞行性能，设计时需要预留足够的安装调节余量，方便装配阶段调整机翼安装角、尾翼校准等工序。机翼采用单梁式结构，主承力梁布置在机翼最大厚度位置，承受机翼的升力弯矩与剪力，翼肋维持翼型形状，将蒙皮承受的气动力传递到主翼梁上，副翼通过铰链与机翼后缘连接，舵机摇臂的安装位置需要保证操纵线系的传动间隙处于合理范围，避免操纵迟滞影响飞行品质。起落架的安装位置经过擦地角测算，保证起降过程中机身、尾翼不会与地面发生剐蹭，主起落架的轮距参数满足地面滑行的侧向稳定性要求，避免转弯过程中出现侧翻风险。动力系统的安装支架需要考虑螺旋桨转动带来的振动问题，设计时要做对应的隔振处理，避免振动传递到机身影响机载设备的正常工作，同时螺旋桨与机身尾部的间隙要满足安全要求，避免变形或振动时桨叶碰擦机身结构。
