电气系统用双接口穿线防护线管盒结构

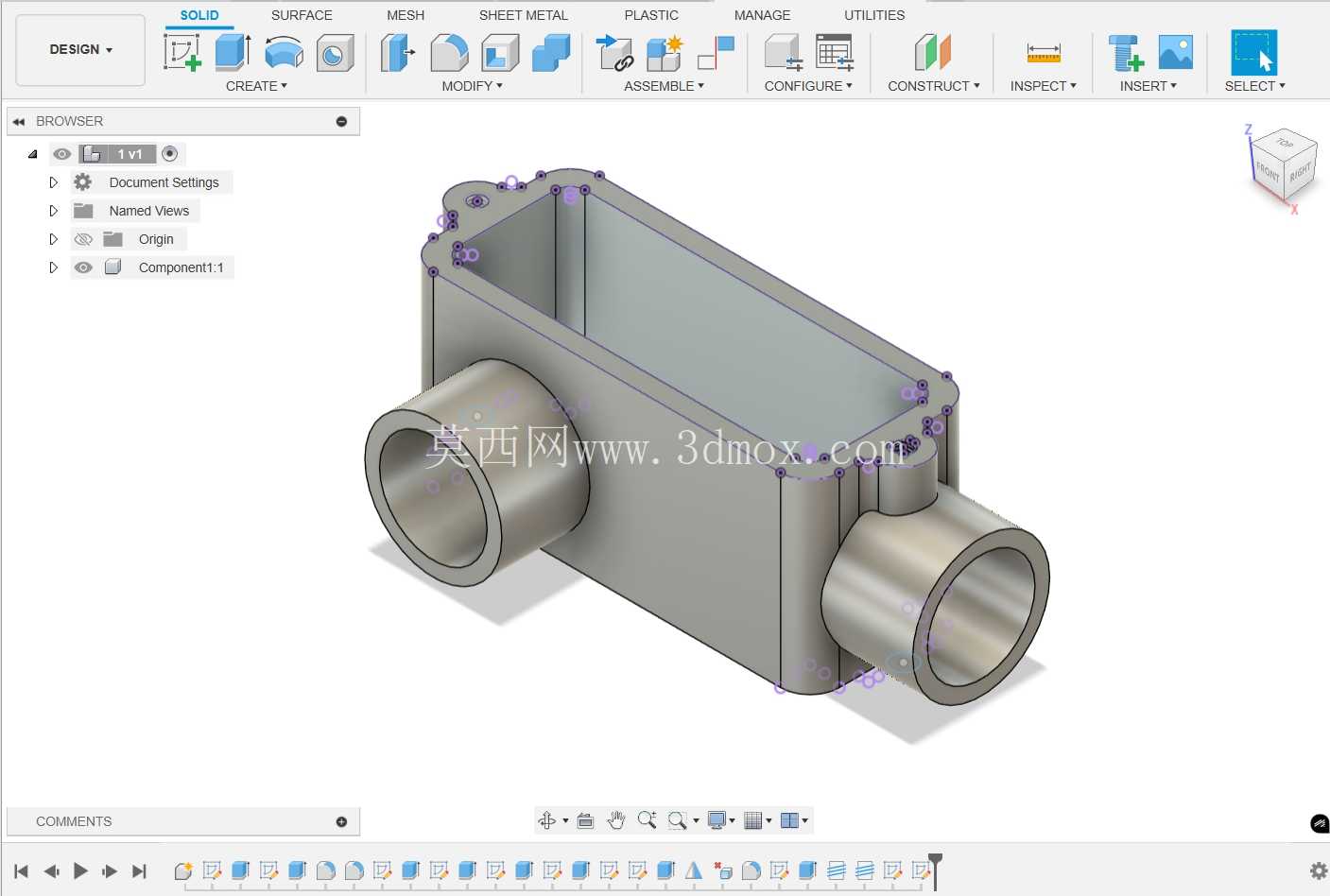

这款线管盒主要应用在车载电气系统的布线环节，作为线束穿引、防护的转接承载构件，日常工况下需要承担线束走向引导、线束外层防剐蹭保护、不同管径管线对接过渡的作用，在整车线束布置、工业电气柜布线、户外电气设备管线防护场景中都能适配。从结构设计来看，主体采用盒式腔体加双侧侧向通管的布局，腔体部分为敞口矩形结构，边缘预留了一圈均匀分布的安装孔位，这些孔位的位置度公差控制在0.1mm以内，适配配套盒盖的密封安装，安装后可实现腔体内部的防尘、防溅防护，避免外界水汽、粉尘进入腔体内侵蚀线束接头。两侧的侧向通管为同轴等径设计，通管内径匹配常规车载线束的穿管直径，通管与主腔体的连接位置做了圆弧过渡处理，不存在尖锐棱角，线束穿引过程中不会被结构边缘割破绝缘层，同时过渡位置做了壁厚加强，避免安装过程中受力出现开裂问题。设计阶段优先考虑了冲压成型的工艺可行性，主体腔体的拔模角度控制在1.5度，既满足冲压脱模的要求，也不会因为拔模角度过大导致腔体内部有效容积缩减，所有棱边位置都做了R0.5的圆角处理，一方面减少冲压过程中的应力集中，提升构件的结构强度，另一方面也避免安装维护过程中划伤操作人员。安装边界方面，主体腔体的长宽尺寸适配常规电气安装位的预留空间，双侧通管的中心高度与配套管线的布置高度一致，安装时不需要额外调整管线走向，直接将管线插入通管后通过卡箍固定即可，腔体边缘的安装孔位采用通孔设计，适配M4规格的安装螺钉，孔位周边做了局部沉台，螺钉安装后头部不会突出盒体表面，避免与周边其他构件产生干涉。实际使用过程中，线束从一侧通管穿入腔体内部，在腔体内完成分线、接头对接后再从另一侧通管穿出，敞口的腔体设计给后期线束维护、接头检修预留了足够的操作空间，不需要将整个线管盒从安装位拆下就能完成内部作业，大幅降低了后期运维的工作量。结构壁厚根据不同位置的受力情况做了差异化设计，通管位置因为需要承担管线的插接作用力，壁厚比腔体侧壁厚0.3mm，腔体安装孔位周边也做了局部加厚，避免螺钉锁紧时出现孔位开裂的问题，整个构件没有多余的冗余结构，在满足结构强度、安装使用要求的前提下尽可能压缩整体重量，适配车载设备轻量化的设计要求。
