盘形凸轮直动从动件运动转换机构

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1185956
  • 盘形凸轮直动从动件运动转换机构

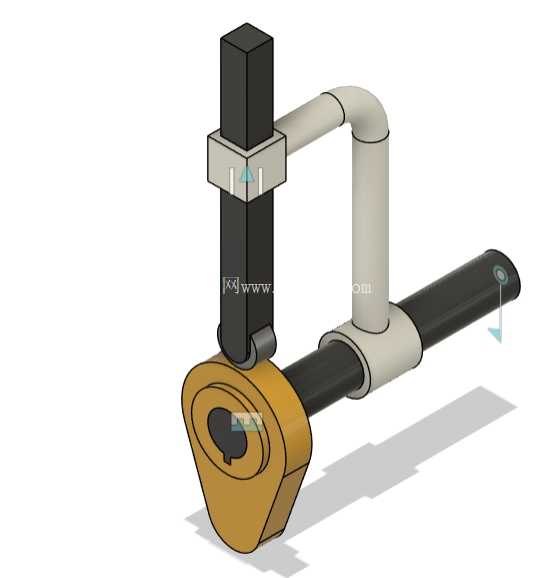

  设计过程中首先要明确的是从动件的运动行程需求,根据目标往复位移量反推凸轮的基圆半径与轮廓升程段、回程段、近休止段、远休止段的角度分配,这套结构里的凸轮采用的是盘形外轮廓设计,从动件为平底直动结构,相比尖顶从动件,平底接触的形式能大幅降低接触应力,减少轮廓磨损,适合中低速、连续运转的工况场景。导向支撑部分采用的是框式滑动导向结构,从动件的导杆部分与导向块内孔采用间隙配合,配合间隙控制在0.02-0.05mm区间,既保证从动件上下滑动的顺畅度,又避免间隙过大导致的运动卡滞或横向窜动,导向块通过侧边的弯管型支撑臂与底部基座连接,支撑臂的弯折角度经过校核,确保在从动件运动到最大升程位置时,支撑结构不会产生影响运动精度的形变。这套凸轮从动件传动结构,核心解决的是旋转输入到直线往复输出的运动形式转换问题,在各类自动化进给、节拍控制工位上的应用十分普遍,小到纺织机械的导纱往复动作、包装线的推料节拍控制,大到内燃机配气机构的气门启闭控制,都能看到同原理结构的身影。从结构组成来看,整套机构包含固定在旋转轴上的盘形凸轮、与凸轮轮廓始终保持接触的直动从动件、约束从动件运动方向的导向支撑框架、承载整套组件的安装基座,以及为凸轮轴提供旋转支撑的轴座结构。

  凸轮与轴的连接采用平键周向固定、轴端挡圈轴向限位的方式,保证凸轮与输入轴的同步旋转,不会出现相对转动导致的运动相位偏差。安装边界方面,整套结构的横向安装尺寸以凸轮轴的两个支撑座安装孔位为基准,孔位间距需要匹配设备安装板的预留孔位,纵向安装高度以基座底面为基准,需要预留出从动件运动到最低位置时的底部空间,避免从动件下行时与安装面发生碰撞,同时凸轮旋转的径向范围内不能有其他干涉部件,要保证凸轮整周旋转时轮廓不会与周边结构产生剐蹭。

  在接触特性设计上,平底从动件与凸轮轮廓的接触线始终保持水平,凸轮轮廓的曲率半径经过校核,所有轮廓段的曲率半径都大于0,避免出现运动失真的情况,保证从动件的运动规律完全符合设计预期的运动学曲线,不管是等速运动、等加速等减速运动还是简谐运动规律,都可以通过调整凸轮轮廓参数来实现,这套结构的轮廓设计适配的是无冲击的运动规律,适合对运动平稳性有一定要求的工位。实际应用中,这套结构可以直接作为独立的运动转换模块集成到专用设备中,输入轴连接驱动电机或者其他旋转动力输出端,从动件端部连接需要实现往复动作的执行端,比如推料杆、压头、启闭挡块等部件,不需要额外添加运动转换结构,就能直接将连续旋转输入转化为设定规律的直线往复输出。

  建模过程中对所有运动副都添加了符合实际工况的约束,凸轮与从动件平底之间设置了实体接触约束,导向杆与导向块之间设置了滑动副,凸轮轴与支撑座之间设置了旋转副,能够完整模拟机构运转的全过程,直观观察从动件的位移、速度变化规律,验证凸轮轮廓设计是否存在运动干涉、刚性冲击或者柔性冲击的问题,也可以直接用于运动学仿真分析,提取不同转速下从动件的运动参数,为后续的动力选型、结构强度校核提供数据支撑。结构的材质选择上,凸轮部分一般采用45号钢调质处理后表面淬火,提高轮廓表面的耐磨性,从动件平底部分可以镶嵌硬质合金片或者采用耐磨铸铁材质,降低长期运转的磨损量,导向套部分可以采用铜合金或者自润滑工程塑料材质,减少滑动摩擦的阻力,延长维护周期。
