多工位凸轮连杆传动执行机构设计

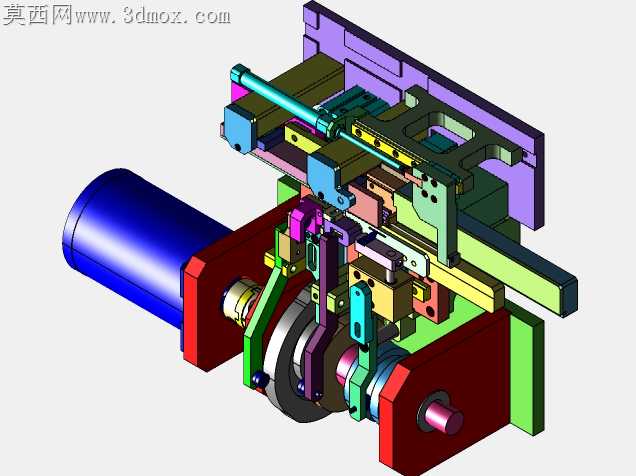

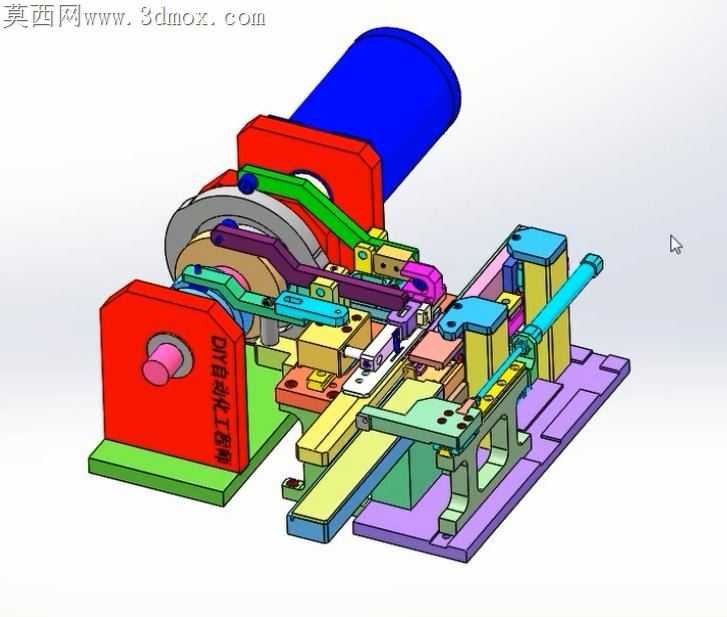

做这套凸轮连杆机构的时候，我最先卡壳的是动力输入段和执行端的空间干涉问题，一开始把驱动电机的输出轴和凸轮轴做同轴直连，装完才发现侧面的摆杆抬到最高位置时，会蹭到电机端盖的安装凸台，后来把凸轮轴往执行端方向偏移了12mm，顺带调整了摆杆的铰接点位置，既躲开了电机的安装空间，还让摆杆的压力角降到了23度以内，避免传动过程中出现自锁卡顿。处理凸轮轮廓的时候没直接用现成的规律曲线套，因为这套机构要同时带动三个方向的执行件做时序动作，横向的送料滑台、竖向的压合头还有侧向的定位挡块，三个动作的时序差要卡到0.1s以内，我先在草绘里把每个执行件的行程起止点标出来，反推凸轮每个转角对应的升程量，推程段用修正等速曲线，回程段用简谐运动曲线，衔接的地方做了R0.8的圆角过渡，避免滚子和凸轮面接触的时候出现硬冲击，之前试过用纯等速曲线，仿真的时候能看到接触力瞬间跳变，长期运转肯定会打坏凸轮表面。装配配合上特意给所有铰接的销轴留了0.02mm的间隙，没做完全的过定位，摆杆和凸轮接触的滚子用了偏心销安装，后期调试的时候可以微调滚子和凸轮面的预紧量，不用拆整个机构就能消掉传动间隙。滑台部分的导轨安装面我特意做了0.01mm的凸起公差，锁紧紧固螺丝之后导轨能刚好贴平安装面，不会因为螺丝锁紧的应力让导轨变形卡滞。渲染调材质的时候，给电机外壳用了半光泽的深蓝色烤漆材质，金属机架部分用了不同饱和度的彩色阳极氧化铝材质，每个运动组件用不同颜色区分，看运动仿真的时候能一眼分辨出每个零件的运动轨迹，铰接的销轴和凸轮工作面加了轻微的金属反光，能更直观看到接触位置的磨损风险点。这套机构最实用的地方是用单电机就实现了三个方向的时序动作，不用额外加传感器和气缸做逻辑控制，靠纯机械结构就能保证动作的同步性，放在小型自动化装配设备里当送料压合单元，稳定性比多动力源的方案高很多，后期维护也不用排查电路信号问题，只要定期给凸轮面和铰接点加润滑脂就能长期运转。
