洛克希德T-33喷气教练机精细三维建模作品

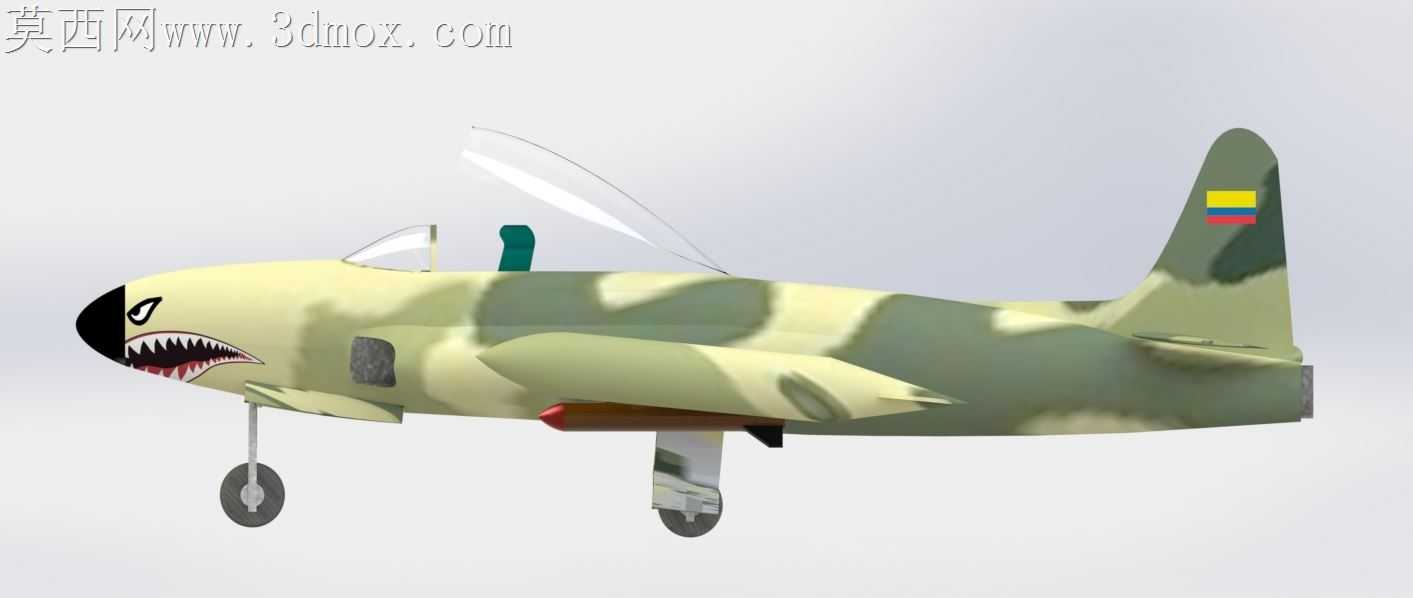

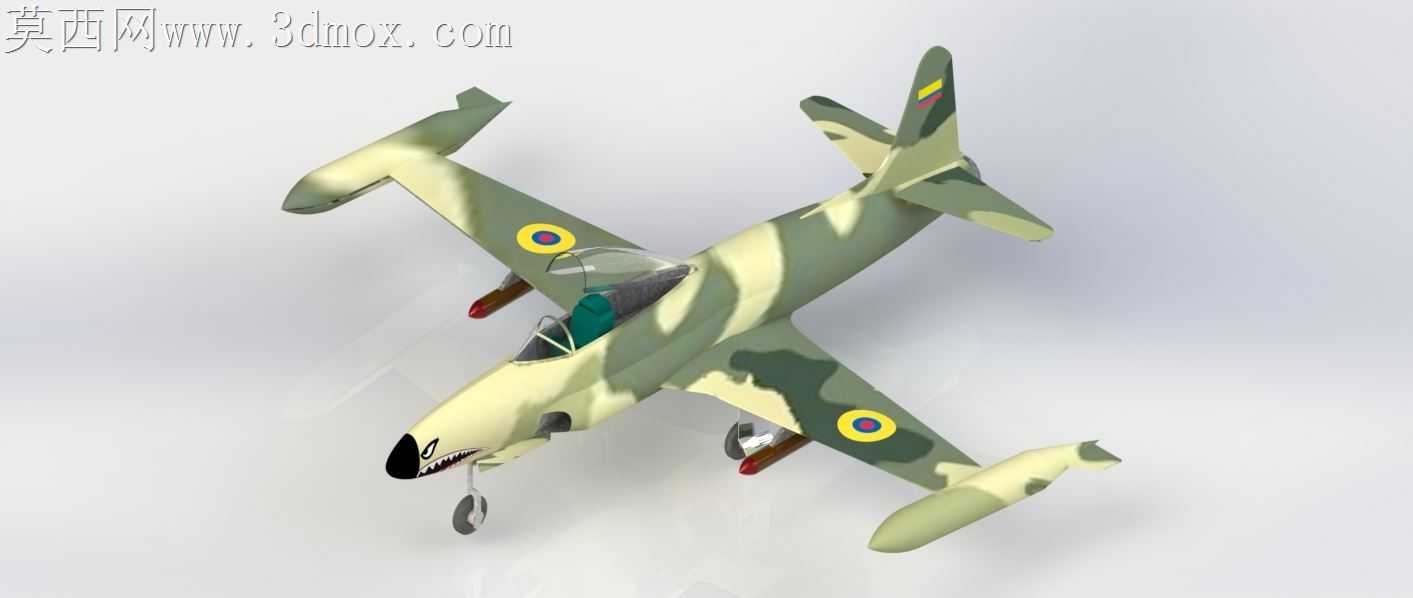

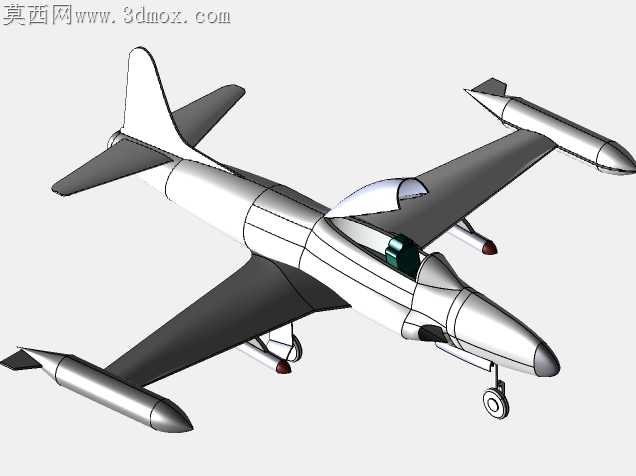

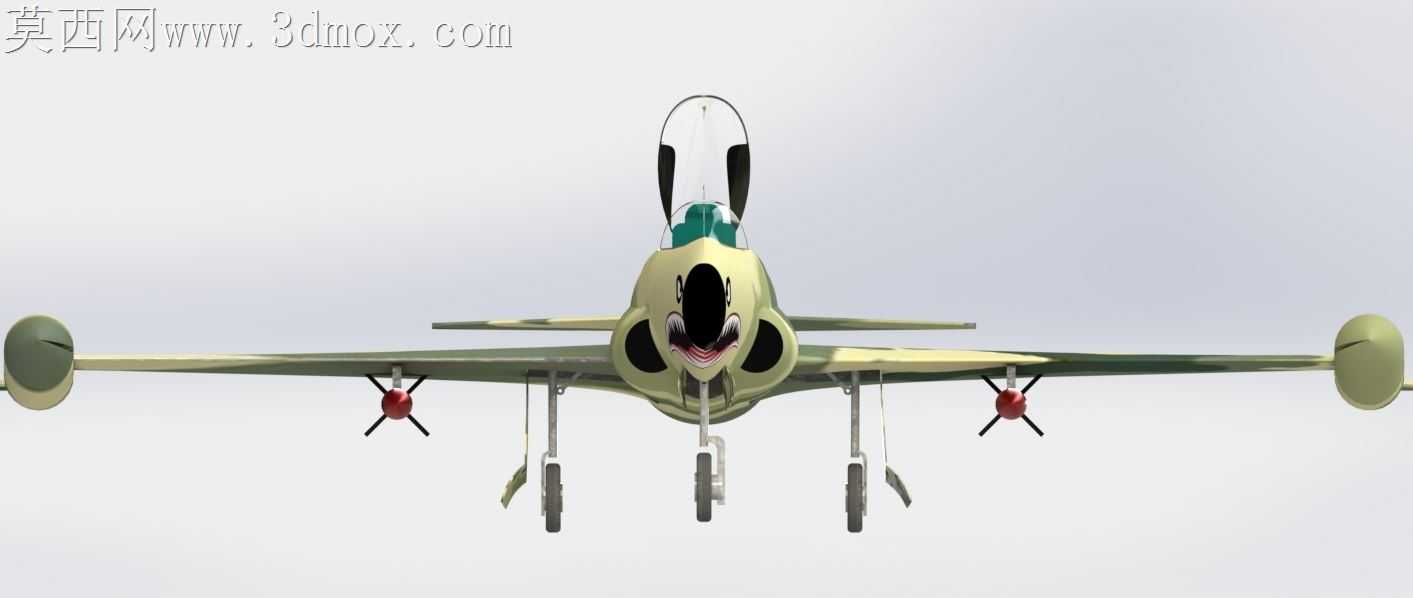

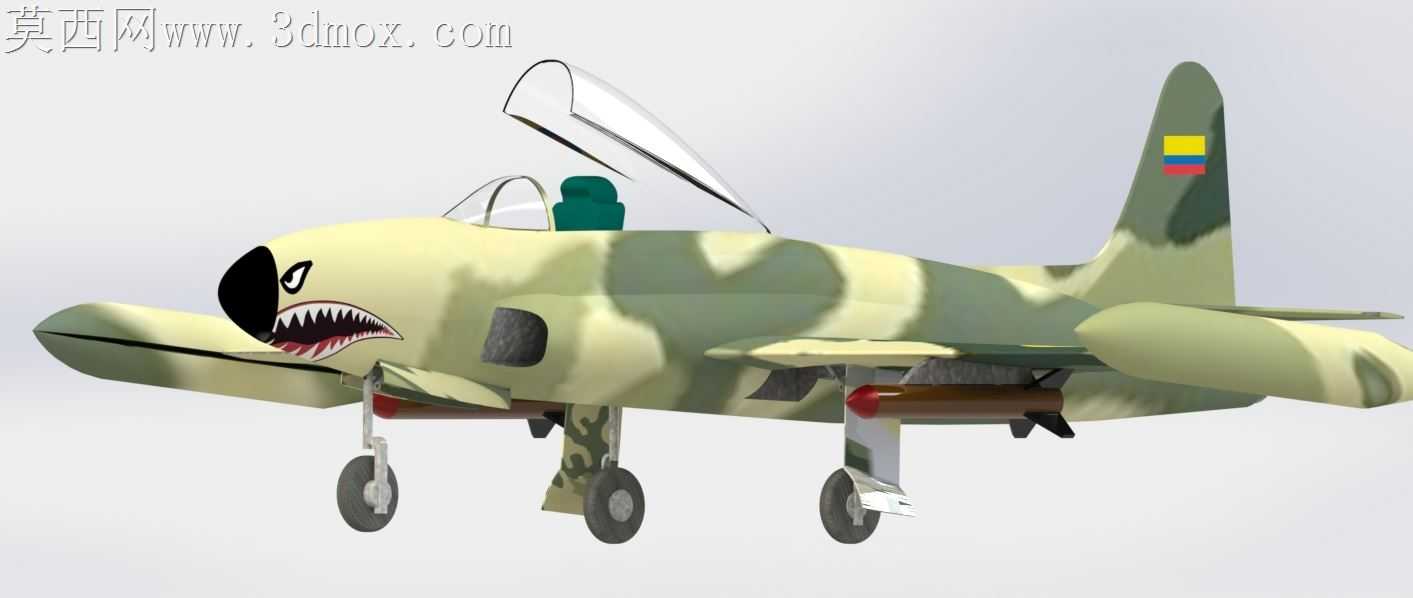

做这个T-33的建模时，我特意选了曲面设计视角切入，毕竟这款初代喷气教练机的机身过渡是最考验曲面功底的部分。一开始画机身基准线的时候，没直接套现成的三视图描线，而是先找了十几张不同角度的实机照片，把机头进气口的椭圆弧度、座舱盖和机身衔接的折角位置都标了参考点，毕竟老飞机的曲面不是完全顺滑的流线型，当年的工艺限制让机身蒙皮有很微妙的折线过渡，要是全做成G2连续的顺滑曲面，反而会丢了真机的质感。处理座舱盖的时候卡了挺久，一开始把风挡和座舱盖做成一体曲面，渲染出来总觉得不对，翻了实机维护图才发现，T-33的风挡边框是突出蒙皮两毫米左右的压条结构，和后面滑动开启的座舱盖之间有一道很细的装配缝隙，单独把这部分拆成独立曲面做了厚度，还给边框加了轻微的倒角，才做出那种金属框架压着有机玻璃的真实感。机翼部分没做过度简化，翼尖的副油箱挂架、翼下的武器挂点都留了装配接口，甚至襟翼和副翼的接缝都做了0.8毫米的凹陷，毕竟要是做教学用的实训模型，这些活动面的结构位置不能错。起落架部分特意做了可动的装配逻辑，减震支柱的伸缩行程、起落架舱门的开合角度都按实机参数留了活动余量，轮胎的胎纹也没偷懒，找了当年T-33配套的轮胎规格图，把胎面的纵向花纹做了凹凸纹理，而不是贴个凹凸贴图应付事。材质调试的时候，机身的军绿色迷彩没直接用纯色，给蒙皮加了轻微的橘皮纹理和掉漆痕迹的渐变，毕竟服役过的教练机不可能是全新的漆面状态，机头的鲨鱼嘴涂装特意对齐了进气口的弧度，没让图案因为曲面变形走样，螺旋桨状的翼尖副油箱端面，也做了金属漆面的轻微磨损效果，还原真机长期使用的质感。渲染的时候打了三点布光，主光从侧上方打过来，突出机身曲面的明暗转折，辅光补亮起落架和机翼下方的暗部，轮廓光勾出座舱盖和尾翼的边缘，避免模型和背景融在一起。整个模型做下来，最在意的就是老机型的工业质感，没有为了好看把所有结构都做的过于精致圆滑，保留了那个年代喷气式飞机特有的硬朗折角和工艺痕迹，不管是用来做航空科普展示，还是实训建模的参考案例，都能还原出T-33作为初代喷气教练机的真实结构特征，不会出现外形失真的问题。
