承受拉伸载荷的机械指节连接接头结构

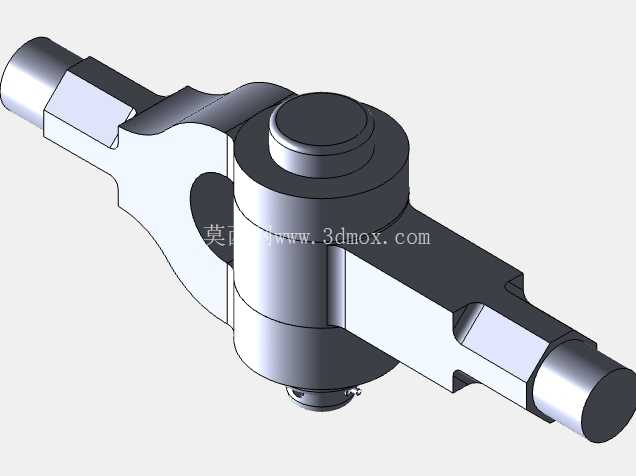

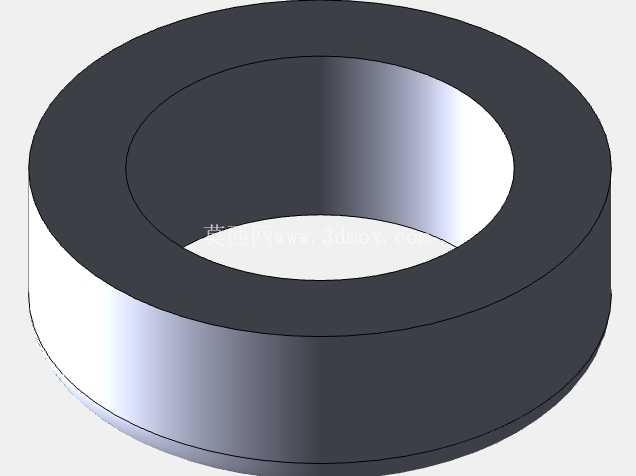

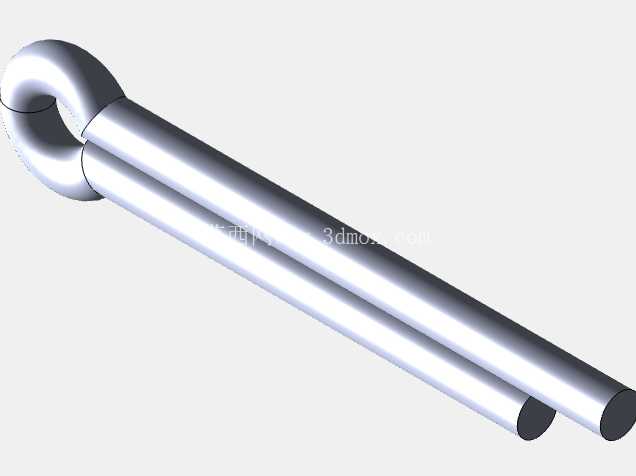

　　这类指节接头核心应用在需要传递轴向拉伸载荷、同时允许连接端存在小角度偏摆的机械传动场景中，常见于工业机械手的指节传动链路、重载连杆机构的铰接点位、特种作业装备的可动连接部位，区别于普通刚性联轴器，它能在两连接轴存在微量同轴度偏差时，避免杆端出现附加弯曲应力，保障传动链路的受力稳定性。从功能实现逻辑来看，整个接头采用分体组合式结构，中间的铰接主体作为核心承载件，两端的轴端结构分别对接待连接的圆柱杆件，内部的单眼连接部件与外部的双眼叉端结构形成铰接配合，配合轴环完成轴向限位，避免铰接部位在受拉时出现轴向窜动，整套结构在承受额定拉伸载荷时，铰接转动副不会出现卡滞，能在设计允许的偏角范围内顺畅转动。

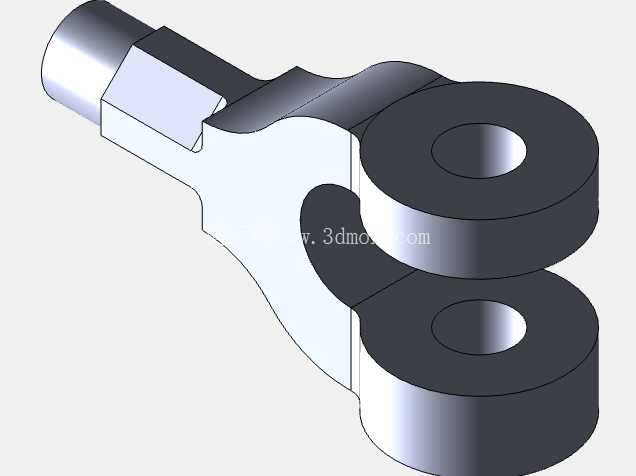

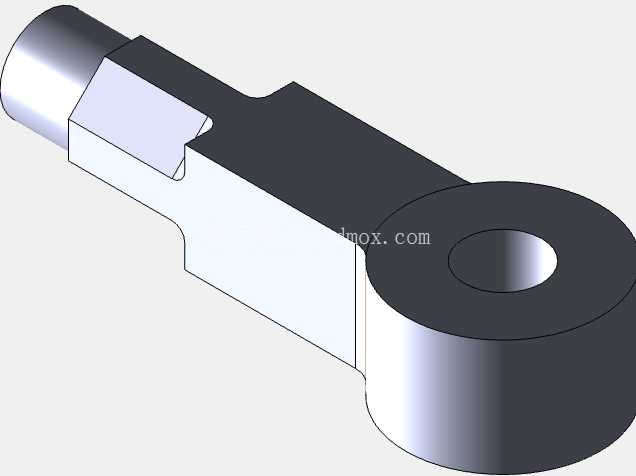

　　设计阶段首先要明确的是安装边界约束，两端对接的圆柱杆直径需要和轴端的内孔尺寸完全匹配，铰接部位的转动中心到两端轴端端面的距离直接决定了整个接头的安装总长度，在做整机布局时需要预留出铰接转动所需的空间余量，避免接头摆动时和周边的结构件发生运动干涉。结构建模过程中，首先要敲定主连接销的直径参数，这个尺寸直接决定了整个接头的额定拉伸承载能力，销孔的配合公差选择基孔制过渡配合，既保证铰接转动的灵活性，又不会出现过大的配合间隙导致传动冲击；外部叉端的两个耳片需要做等强度设计，耳片的厚度要和内部单眼部件的厚度匹配，保证受拉时两个耳片的受力均匀，不会出现单侧耳片应力集中过载的问题；轴端的连接部位设计有定位轴肩，装配时杆件顶到轴肩位置即可保证安装尺寸一致，不需要额外做尺寸调整，能有效提升现场装配效率。

　　整套结构的铰接转动副预留了合理的配合间隙，能适应连杆传动过程中因机架变形带来的微量位置偏差，避免杆件因附加弯矩出现断裂失效；所有的棱边都做了倒角处理，既去除了加工过程中产生的毛刺，也能避免装配时划伤操作人员；轴端的外圆表面粗糙度要求达到Ra1.6，保证和对接杆件装配时的贴合度，不会出现局部应力集中。在做工程图输出时，需要明确标注铰接部位的配合公差、两端轴端的同轴度要求、耳片端面相对于铰接中心的垂直度要求，这些形位公差直接决定了接头装配后的转动灵活性和承载能力，加工过程中如果这些公差超差，很容易出现铰接卡滞、受载后变形不均的问题。

　　这类接头在实际使用中不需要额外做复杂的维护，铰接部位定期补充润滑脂即可保证长期顺畅运转，相比一体式的刚性连接杆，它能适应更复杂的安装工况，降低整个传动链路的加工和装配精度要求，在中低速、中等载荷的连杆传动场景中有着非常广泛的适用性。建模过程中所有的特征都采用参数化设计，调整主连接销的直径、两端轴端的长度、耳片的厚度等参数时，整个装配体的相关特征会同步更新，能快速适配不同载荷等级、不同安装空间的使用需求，不需要从零开始重新建模，能大幅缩短同系列产品的设计开发周期。
