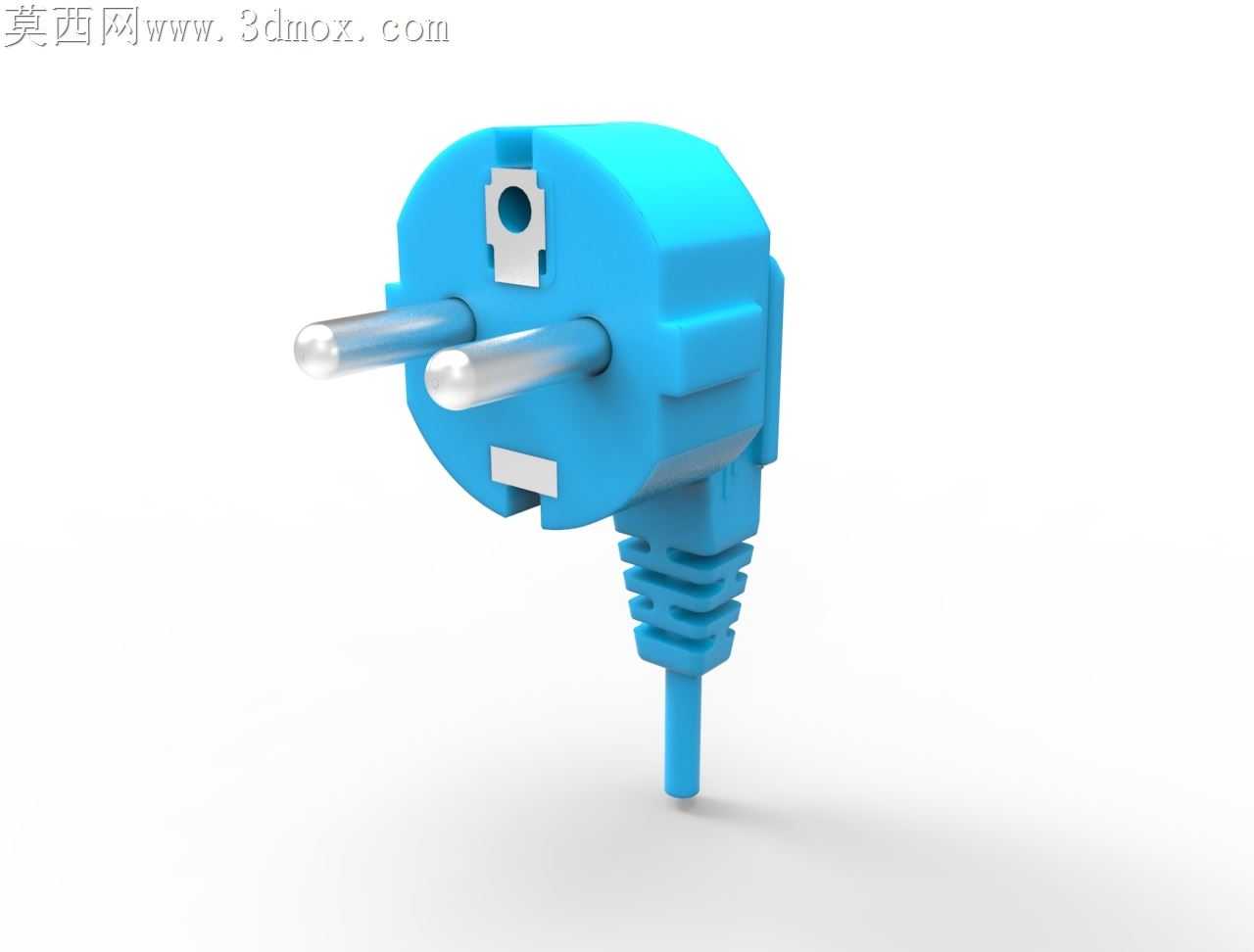

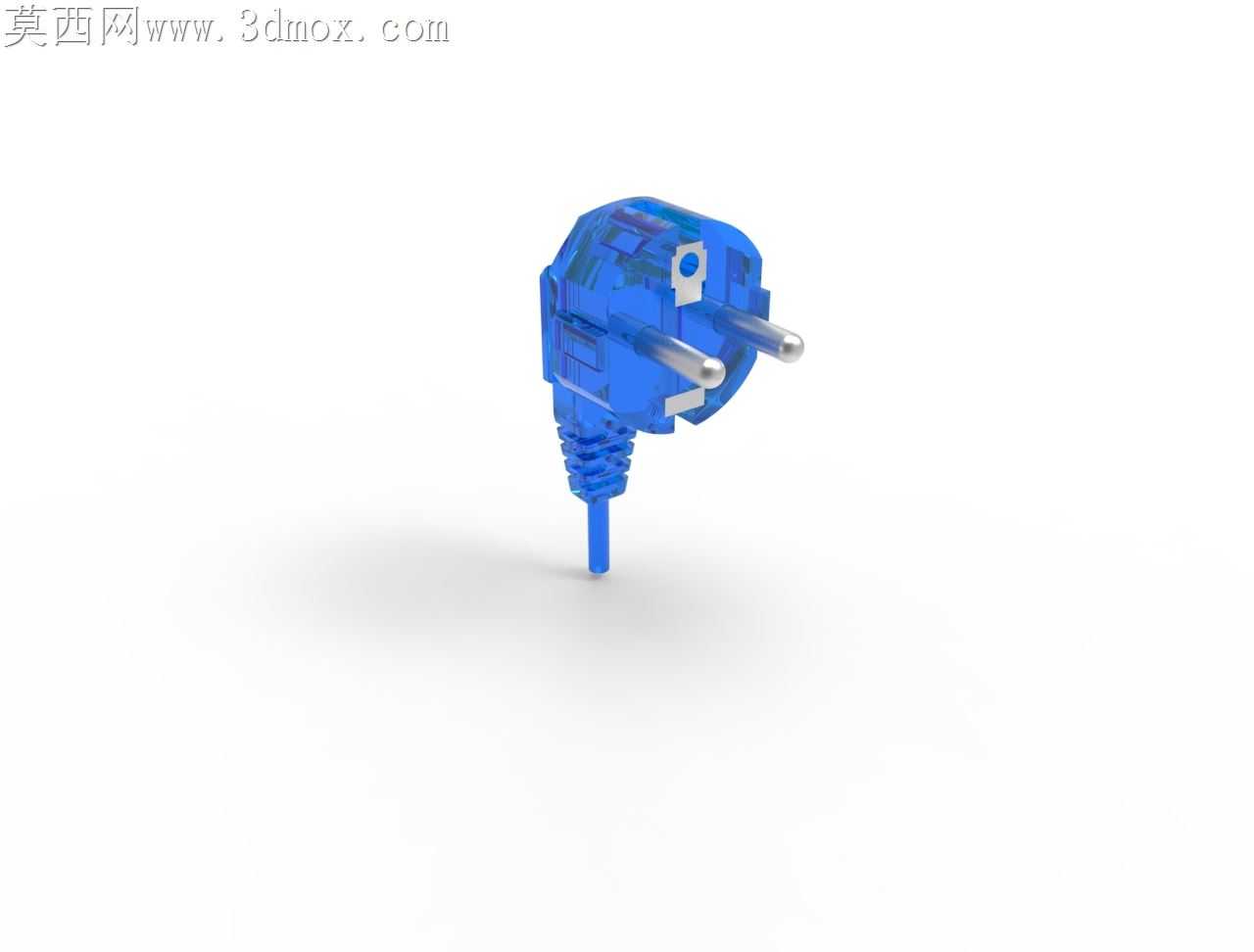

欧标蓝色两芯电力电源插头三维设计

做这个插头模型的时候，最先卡壳的是插销和塑壳的配合间隙，一开始按常规五金件留0.1mm的间隙，渲染出来插销和塑壳衔接处总有一道生硬的黑边，后来反复调整插销根部的定位凸台尺寸，把插销插入塑壳的深度做了1.2mm的嵌合结构，还在插销和塑壳接触的边缘做了0.05mm的微小倒角，既符合实际注塑包胶的工艺逻辑，渲染的时候光影过渡也自然了很多。塑壳部分的曲面一开始想做全圆弧过渡，后来翻了实际欧标插头的安全规范，发现插销外侧的防护棱必须有足够的厚度来抗跌落冲击，就把原本做的R3圆角改成了R1.2的小圆角加直面的组合，还在插销下方加了那个小小的接地标识凸块，凸块的高度特意控制在0.3mm，既不会因为太浅渲染的时候看不清细节，也不会因为太高不符合实际产品的冲压标识工艺。尾部的电缆防弯折结构是另一个费心思的地方，一开始做的是等距的环形褶皱，渲染出来像个廉价的穿线波纹管，后来对照实际插头的防折套，把每一圈褶皱的外径做了渐变处理，靠近塑壳的第一圈褶皱最粗，越往电缆方向越细，每道褶皱的圆角也做了差异化调整，靠近根部的褶皱圆角大一点，越往末端圆角越小，连电缆出线的末端都做了轻微的收腰处理，模拟橡胶套包裹电缆的紧绷感。材质调试的时候，塑壳部分一开始用了高光亮面的蓝色塑料，出来的效果像玩具，后来把粗糙度调到0.28，加了一点点细微的颗粒质感，模拟常用的阻燃PP塑料的哑光质感，插销部分用了带轻微拉丝效果的金属材质，粗糙度调到0.15，高光部分做了窄而亮的反射，模拟镀镍铜插销的金属质感，电缆部分的橡胶材质把粗糙度调到0.4，还加了一点点细微的凹凸纹理，模拟橡胶表面的磨砂触感。光影调试的时候特意打了一盏侧上方的主光，把插销的金属高光和塑壳的曲面转折打出来，下方补了一盏弱光避免底部死黑，还在插销正前方加了一盏非常弱的轮廓光，把插销的圆柱轮廓和蓝色塑壳区分开，不会融在背景里。整个模型没有做多余的装饰结构，所有的凸起、圆角、卡扣结构都对应实际插头的生产工艺，不管是用来做电气配件的场景渲染，还是做结构教学的演示模型，细节精度都能满足需求，连塑壳侧面的合模线都做了0.02mm的微小凸起，还原注塑件的真实细节。
