长航时察打一体无人机外形结构设计

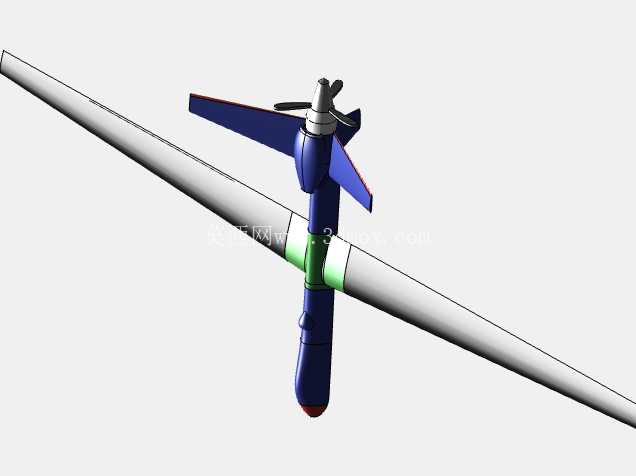

　　该模型还原的是长航时中空侦察类无人机的整体气动外形与外部结构构型，这类飞行器目前在民用测绘、农林巡检、边境巡查、应急救灾测绘等场景有着极高的应用占比，相比多旋翼无人机，其固定翼结合涡桨动力的构型能够支持数十小时的连续滞空，作业覆盖半径可达上千公里，能够在不依托前沿机场的条件下完成大范围的区域信息采集任务。从结构设计逻辑来看，整个机身采用了大展弦比平直翼的布局，这种翼型设计的核心考量是降低低速巡航状态下的诱导阻力，在同等发动机功率输出下能够获得更高的升阻比，匹配长航时作业的能耗需求；机翼与机身的连接位置设置在机身中段靠下的位置，既能够给机身下部的任务吊舱留出充足的安装空间，也能避免机翼下洗气流对尾翼操纵效率产生过多干扰。

　　机身尾部的推进式螺旋桨布局是这类长航时无人机的典型设计，动力单元后置的方式可以让机头位置留出完整的设备安装空间，用来布置卫星通信天线、光电侦察设备的观测窗口，不会被螺旋桨的旋转遮挡观测视野，同时推进式布局的螺旋桨气流不会直接冲刷机身前部的任务载荷，能够降低载荷工作时的振动干扰，提升光电、雷达类设备的工作稳定性。机身下部的任务吊舱采用了模块化的设计思路，模型上预留的吊舱安装接口可以根据不同的作业需求快速更换载荷模块，执行测绘任务时可以更换为正射相机与激光雷达模块，执行巡检任务时可以更换为红外热成像与高清变焦相机模块，执行应急通信任务时可以挂载通信中继基站，不需要对机身主体结构进行改动就能够适配多场景的作业需求。

　　尾翼部分采用了V型尾翼的构型，相比传统的平尾加垂尾的设计，V型尾翼能够减少尾翼结构的零件数量，降低机身尾部的结构重量，同时能够减少尾翼部分的雷达反射截面积，兼顾低可探测性的需求；尾翼的操纵面做了气动修型，在大迎角飞行状态下能够保持足够的操纵效率，避免低速飞行时出现尾翼失速的问题。从安装边界来看，整个机身的截面为类椭圆形，最大直径位置在机身中部的设备舱段，这个舱段内部需要布置飞控计算机、电池组、燃油箱（如果是燃油动力版本）、数据链终端等核心设备，设计时需要保证舱段内部的有效安装空间足够容纳所有航电设备，同时要预留出设备检修的开口位置，方便日常维护时的设备拆装。机翼的展长与机身长度的比例控制在适合低速巡航的区间，机翼前缘做了轻微的后掠修型，能够提升无人机在遇到低空紊流时的飞行稳定性，机翼内部预留了燃油箱的安装空间，同时机翼下表面预留了外挂点的安装接口，可以根据任务需求挂载副油箱或者小型任务载荷，进一步拓展作业半径或者任务能力。机头位置的螺旋桨（此处为尾推布局的前部整流）实际是机头设备舱的整流罩，做了流线型修型，能够降低飞行时的头部阻力，整流罩采用透波材料设计，不会遮挡内部卫星通信天线的信号传输。

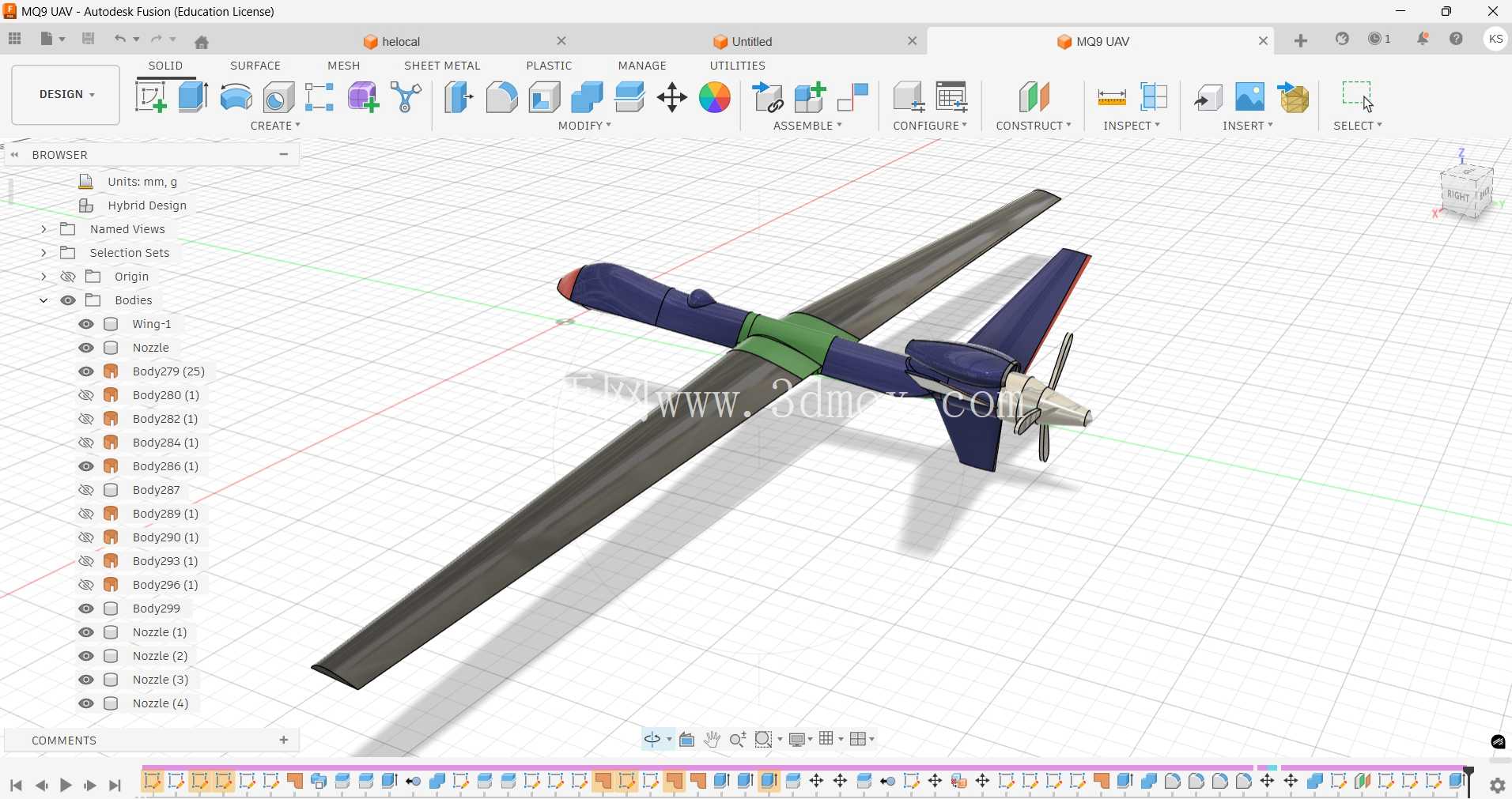

　　整个模型的外形曲面全部做了G2连续的曲率处理，在做气动仿真或者渲染演示时，能够准确还原真实飞行器的气动表面特征，不会因为曲面的曲率断层影响仿真结果的准确性，也能够用于概念演示阶段的方案展示，直观呈现飞行器的整体构型与布局逻辑。在实际的工程设计中，这类无人机的外形设计需要反复迭代气动仿真结果，调整机翼的安装角、翼型的弯度分布、机身的截面收缩率，平衡巡航效率、操纵稳定性、载荷安装空间三者的需求，这个模型完整还原了最终迭代后的外部几何特征，能够作为气动仿真、概念展示、结构初步设计的参考基准，帮助设计人员快速搭建整体的外形框架，减少前期外形建模的重复工作量。
