垂直起降固定翼远程监视无人机结构

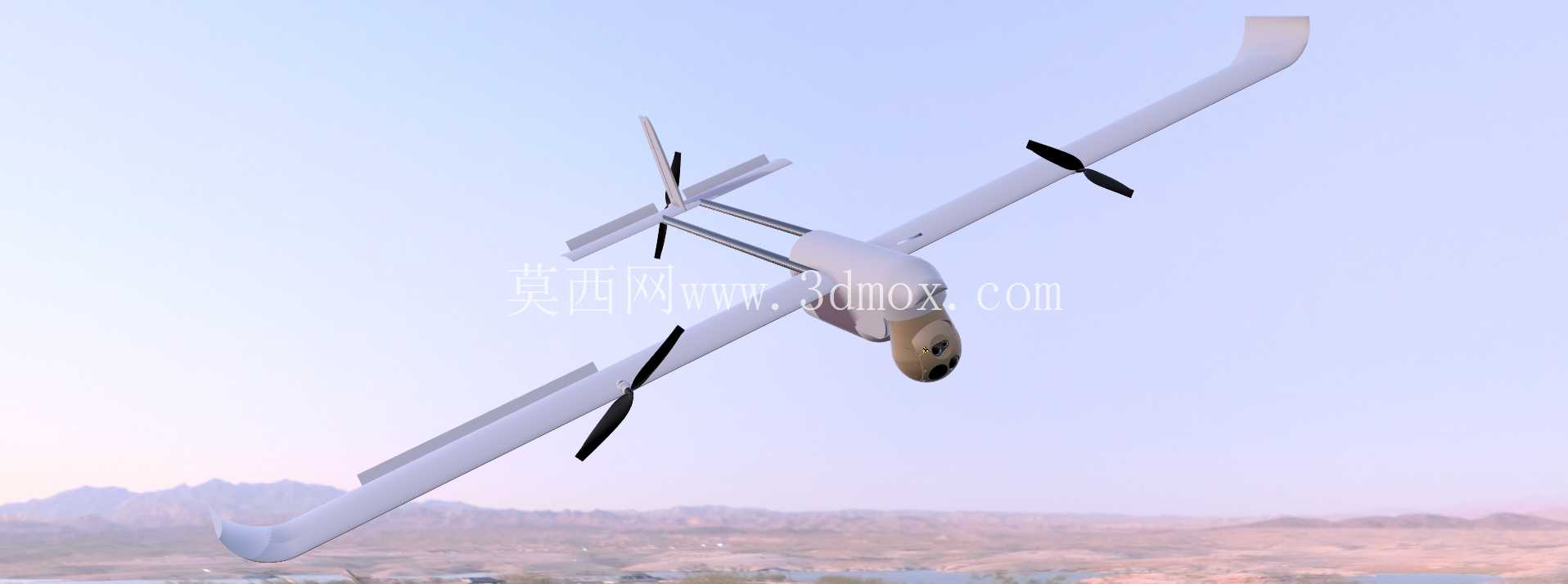

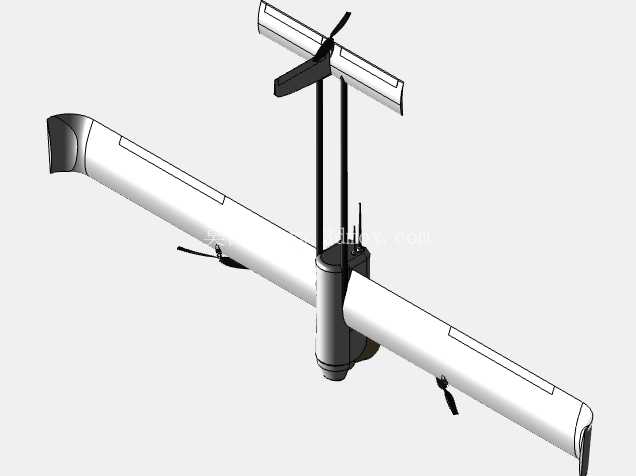

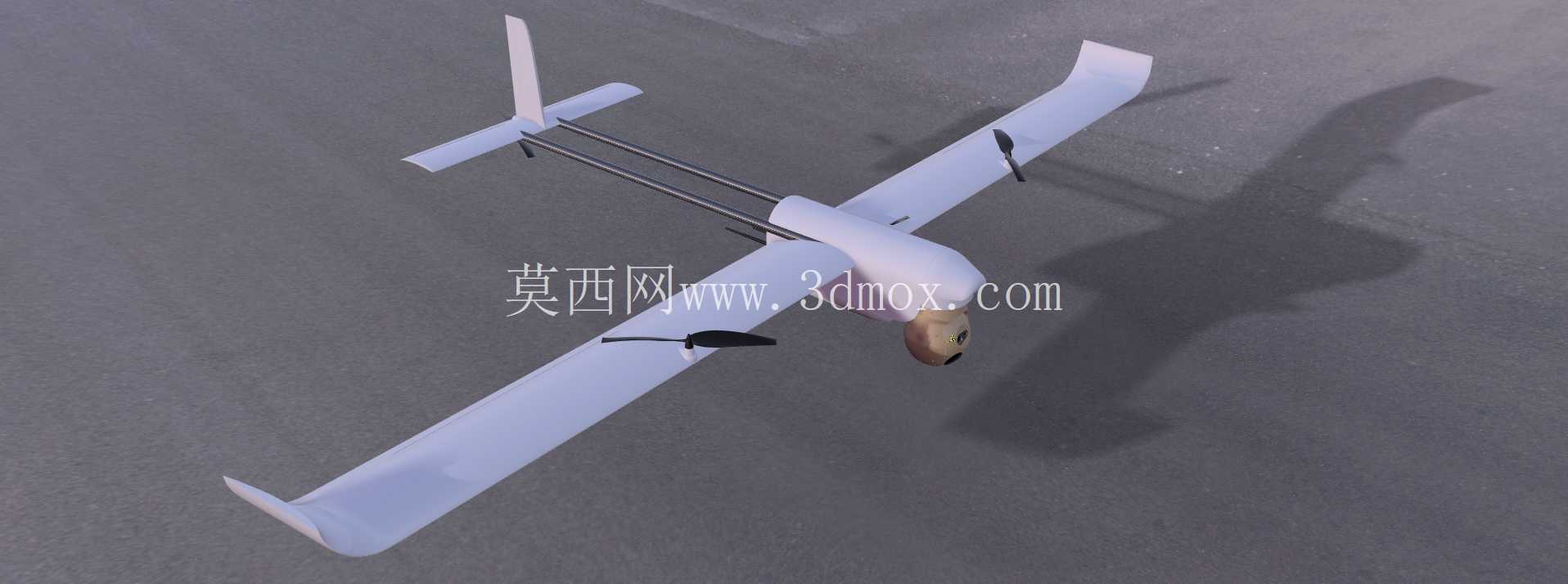

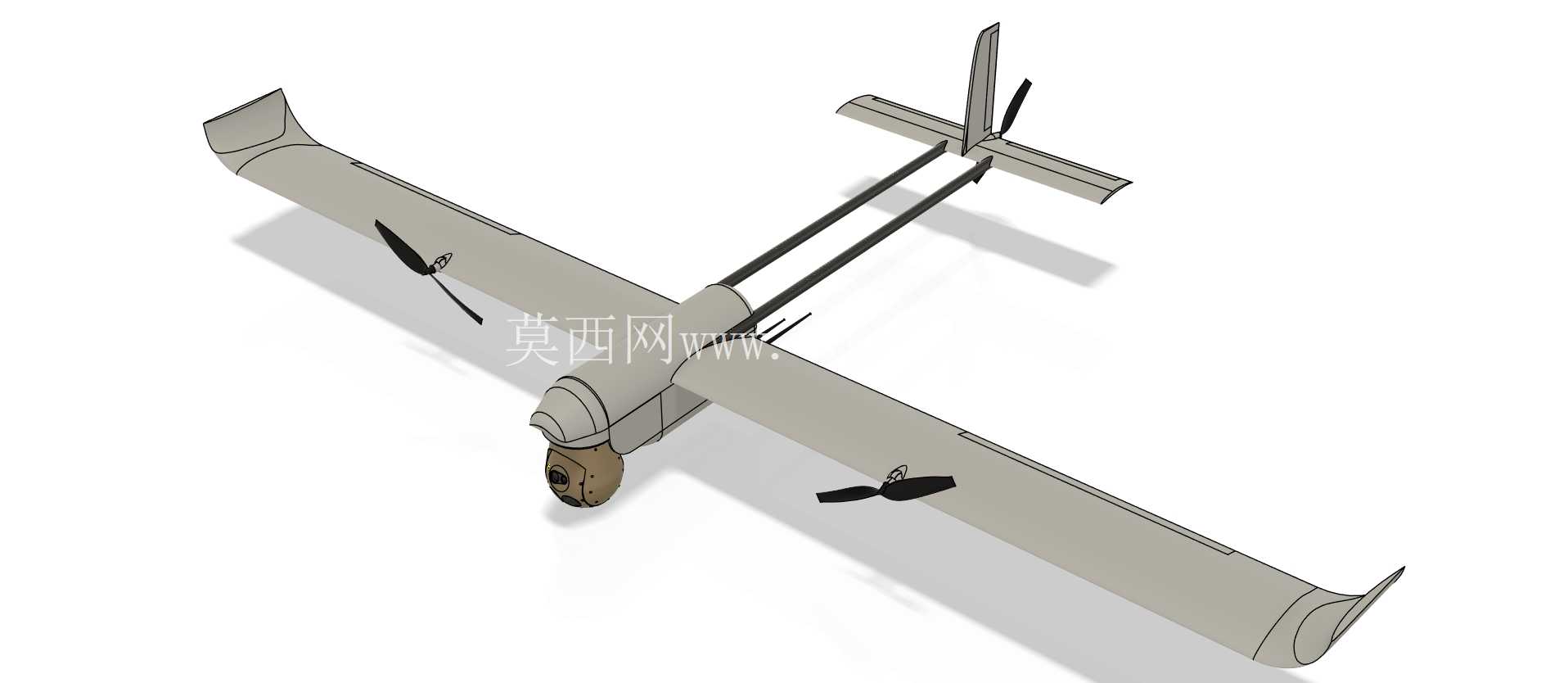

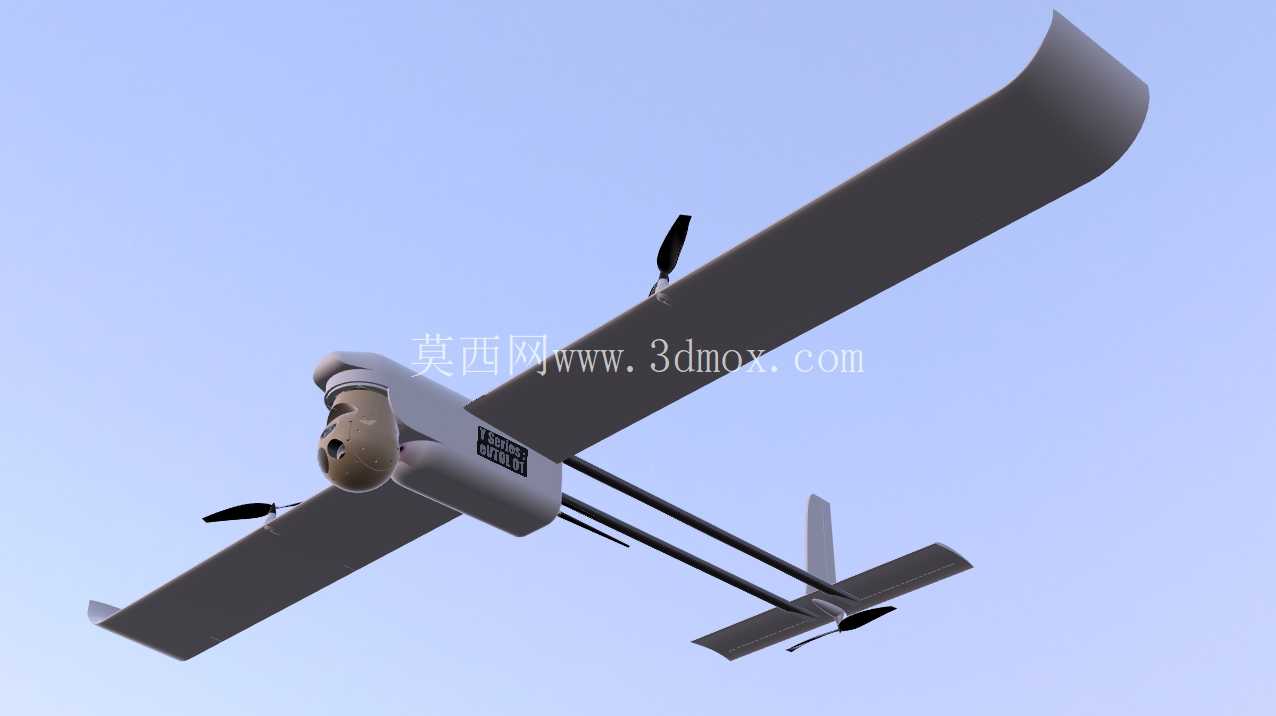

　　动力系统采用三单轴旋翼布局，其中两副旋翼布置于机翼中段的延伸杆上，第三副旋翼布置于机身后部的尾撑结构上，三个旋翼的旋转平面均保持水平，在垂直起降阶段提供整机升力，待爬升至预定巡航高度后，旋翼倾转至与机身轴线平行的方向，配合固定翼的气动升力进入平飞巡航状态，这种布局相比四旋翼垂直起降方案减少了一套动力单元，有效降低了整机结构重量与动力系统冗余带来的能耗损失。机头位置预留了光电吊舱安装接口，可搭载eOPIC-8LD光电监视系统，接口处设计有标准的减震安装座与走线通道，能够避免机身振动传导至光电传感器影响成像精度，吊舱的视场角覆盖范围在结构设计阶段就做了干涉校核，保证垂直起降、平飞、转向等全姿态下吊舱转动不会与机头结构、前起落架产生碰撞。这款垂直起降固定翼无人机的结构设计，核心瞄准大范围远程监视场景的实际作业痛点，解决了传统固定翼无人机需要跑道起降、多旋翼无人机续航里程不足的双重矛盾，适配边境巡检、林区防火巡查、大范围管线巡护、应急灾情踏勘等需要长距离奔袭同时无专用起降场地的作业场景。从结构布局来看，采用上单翼大展弦比设计，机翼两端延伸段设置垂直向上的翼梢小翼，既能够降低诱导阻力提升巡航阶段的气动效率，也能在垂直起降阶段为旋翼下洗气流提供侧向约束，减少地效带来的姿态扰动。

　　机身主体采用流线型截面设计，中段为设备舱，可容纳飞控系统、电池组、数据传输模块，设备舱的安装边界做了模块化分隔，不同功能模块采用滑轨式安装结构，方便根据不同任务需求快速更换载荷，不需要对机身主体结构做二次修改。尾翼采用常规式平尾加垂尾布局，布置于尾撑杆末端，在垂直起降阶段，尾翼处于旋翼下洗流的影响范围内，可通过舵面偏转辅助调整机身姿态，降低飞控系统的姿态修正压力；平飞阶段尾翼提供纵向与航向稳定性，配合机翼上的副翼完成转向、爬升、下降等机动动作。

　　结构连接方面，机翼与机身、尾撑与机身的连接位置均设计有快拆接口，拆开后整机可分解为机身、左右机翼、尾撑四个独立模块，单个模块的尺寸能够适配常规的便携运输箱，满足外场作业快速转场的携带需求，接口处同时设计有电气连接触点，模块拼接完成后即可自动接通旋翼、舵机的供电与信号线路，不需要额外接线调试。安装边界校核阶段，针对垂直起降状态的旋翼间距做了反复优化，保证三个旋翼的下洗气流不会产生相互干扰，同时旋翼旋转平面与机翼、尾翼的间距满足安全裕度要求，避免大机动动作下旋翼与结构件发生碰擦；起落架采用轻量化的滑橇式设计，布置于机身下部，既能够在垂直降落时吸收冲击载荷，也不会在平飞阶段产生过大的气动阻力，滑橇的高度经过测算，保证降落时机头光电吊舱、机翼下表面不会与地面发生剐蹭。

　　气动设计阶段针对不同飞行速度下的整机阻力系数做了仿真验证，巡航状态下整机升阻比能够达到12以上，配合高能量密度动力电池，可支持数十公里半径的监视作业任务，相比同量级多旋翼无人机作业覆盖范围提升5倍以上。飞控系统的安装位置设计在机身重心处，减少姿态调整时的惯性力矩影响，所有走线均采用内埋式设计，沿机身、机翼内部的走线槽布置，避免外露线缆带来的气动阻力与飞行过程中的线缆磨损问题。针对监视任务的特殊需求，机身下部设计有数据链天线的安装窗口，采用透波材料封装，保证图像数据与控制信号的传输稳定性，不会被机身金属结构遮挡信号。
