液体糊状食品水平填料密封设备结构设计

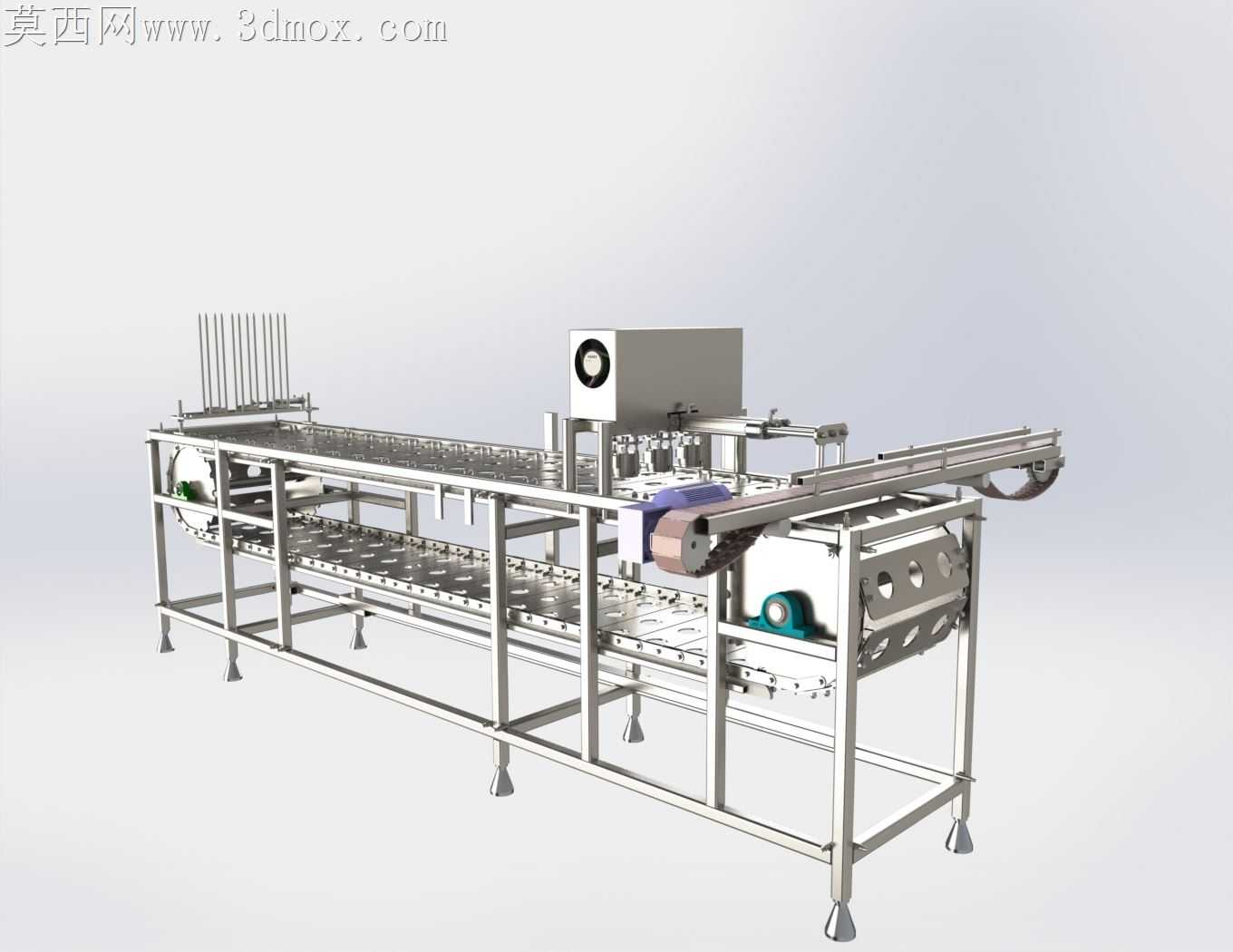

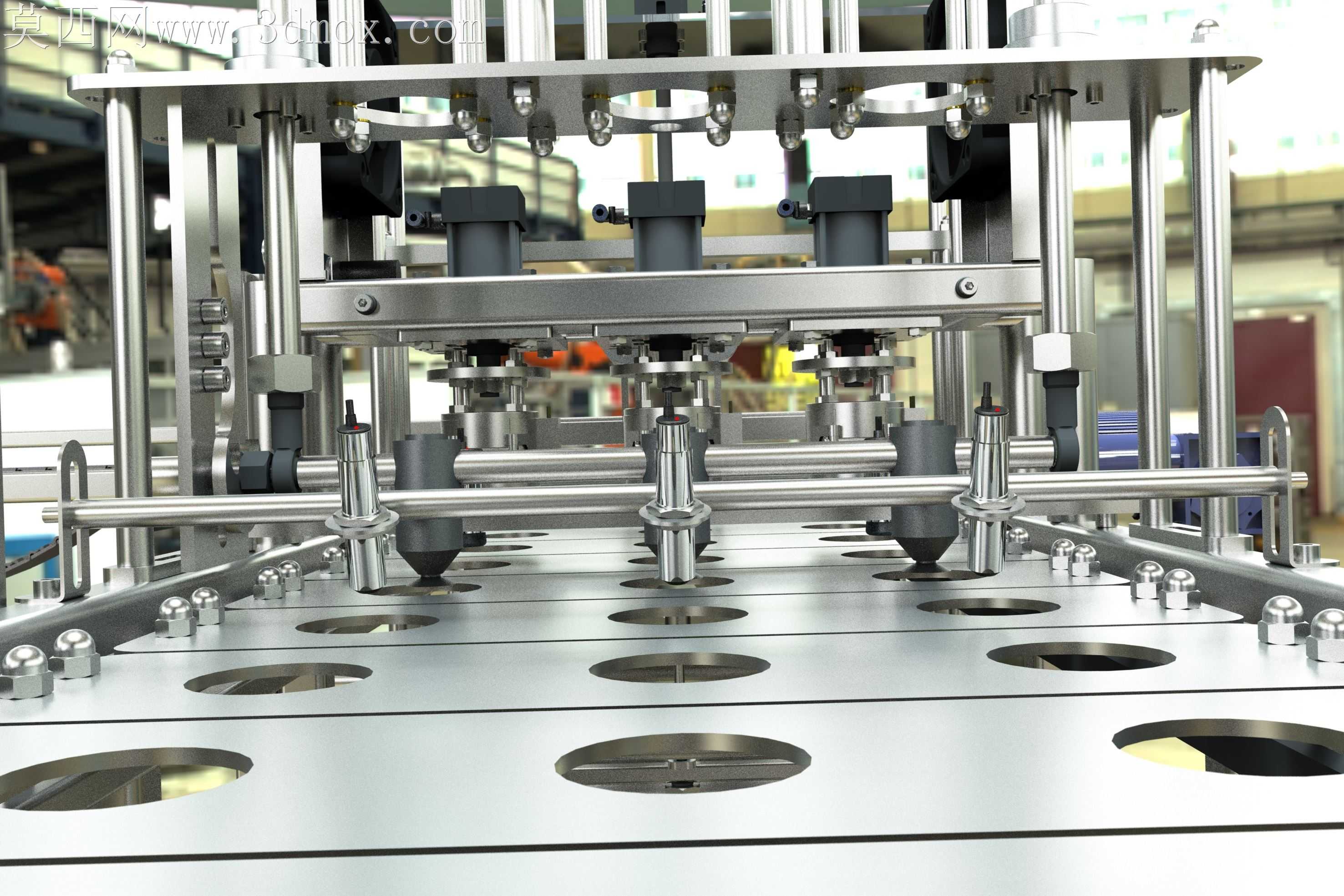

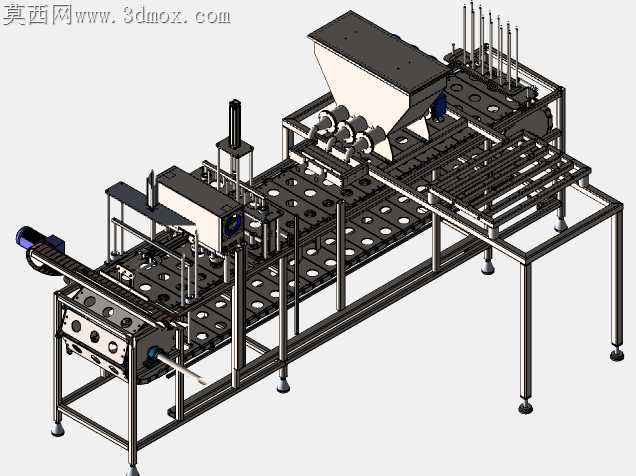

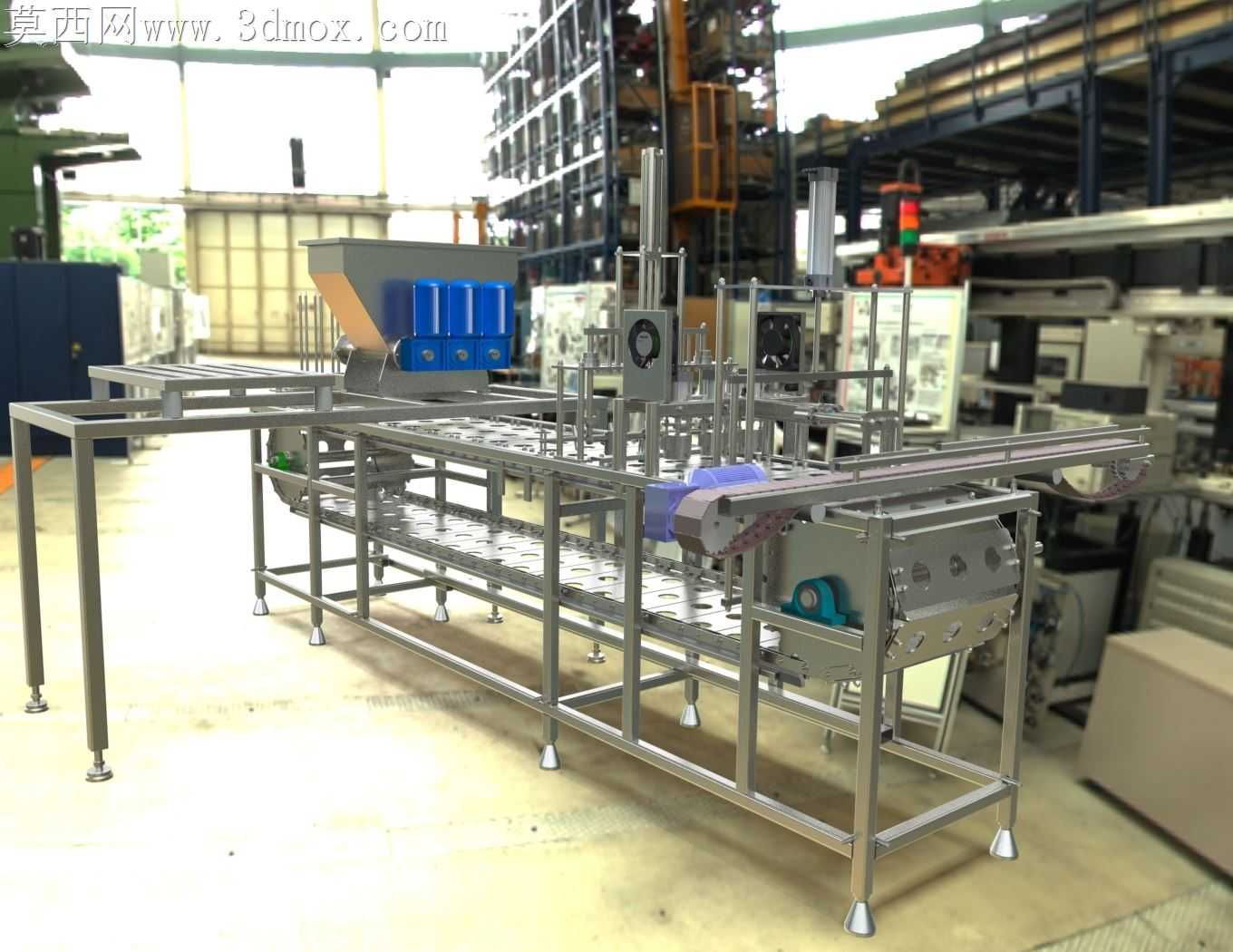

做这套水平填料密封结构的三维建模时，我最先锚定的是液体和糊状食品灌装场景的特殊需求——这类物料黏度跨度大，从流动性好的饮品到稠厚的酱料都要适配，密封件不能出现藏料死角，不然每次换产清理要费很大功夫，还容易滋生卫生问题。一开始画草图的时候，我试过把密封座做成整体式的，后来转念一想，实际生产里密封填料是易损件，整体结构拆换得把整段灌装头都拆下来，产线停线时间太长，就把密封座改成了剖分式快拆结构，两边用带定位销的快拧螺栓锁紧，换填料的时候不用拆周边的导向轴和灌装管路，徒手就能拆开更换。处理密封接触面的时候，我特意把和填料接触的轴段做了0.8μm的表面粗糙度建模设定，轴面没有留任何退刀槽或者台阶缝隙，避免糊状物料卡进接缝里，之前见过不少同类设计在轴肩位置留了小台阶，酱料卡进去干结之后就会磨坏密封件，漏料问题反反复复修不好。装配逻辑上，我把填料压盖的导向间隙留了0.1mm的配合公差，压盖和密封座之间做了限位凸台，不会因为压盖拧太紧把填料压得过死，导致灌装轴升降的时候摩擦力太大，带动整台设备的机架共振。调试材质光影的时候，和食品接触的部分我都给了304不锈钢的哑光材质，没有做亮面镜面效果，毕竟实际生产里亮面不锈钢沾了物料之后会留很明显的印子，哑光的质感更贴近真实食品车间的设备状态，机架部分的铝型材我给了细磨砂的阳极氧化质感，紧固件都做了镀锌的淡金属光泽，渲染的时候特意打了侧方的柔光，把密封组件的装配层次照清楚，不会因为金属反光看不清内部的配合关系。最开始我还在密封端加了个额外的防尘圈，后来建模做干涉检查的时候发现防尘圈会和灌装头的升降行程碰擦，而且食品车间本身是洁净环境，不需要额外的防尘结构，就把这个冗余零件去掉了，既减少了加工成本，也降低了后续的维护点。这套结构做出来之后，不管是低黏度的果汁还是高黏度的花生酱，灌装的时候都不会出现轴边漏料的问题，快拆结构也能让一线操作工在十分钟内完成密封件的更换，不用找专门的机修人员，对中小食品厂的产线适配性特别好，建模的时候我还把每个密封件的压缩量都做了参数化关联，后续如果要适配不同管径的灌装轴，直接改参数就能自动生成对应的密封座尺寸，不用重新从头画结构。
