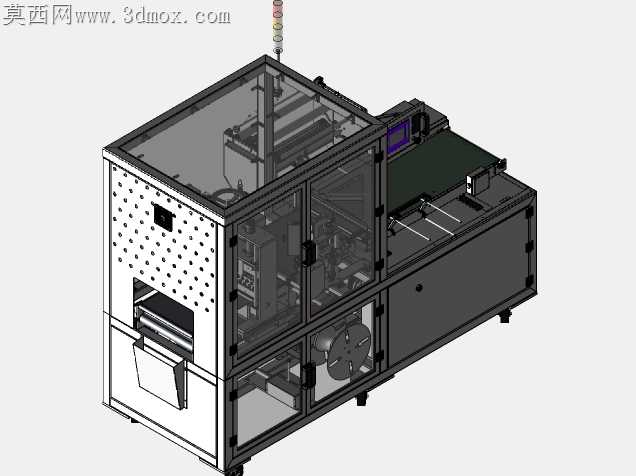

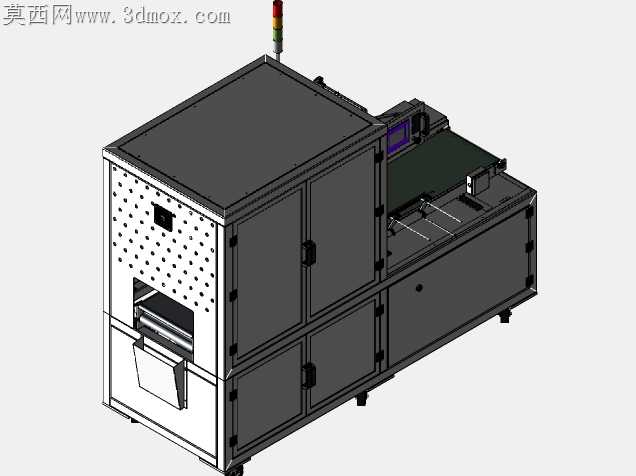

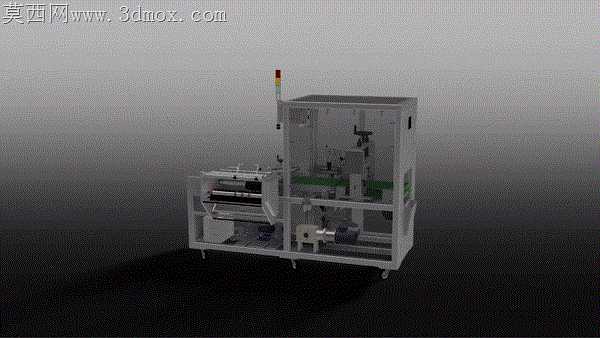

食品盒热收缩包装设备整机结构设计

食品包装车间里，热收缩环节最容易出现的封膜褶皱、边角漏包问题，大多源于设备机架与输送模组的装配公差累积，这款收缩包装设备的结构设计，从根源上规避了这类现场频发的加工适配痛点。底部脚轮与可调支撑脚的组合设计，没有采用行业常见的直接焊接固定方式，支撑脚安装座预留了0.2mm的横向调节间隙，适配车间地面不平整带来的机架倾斜问题，避免输送皮带长期偏磨导致的包装盒走位偏移。输送段的导向栏板没有做成整体式折弯件，拆分成三段独立可调的窄条结构，每段栏板通过腰型孔与机架连接，换产不同尺寸的食品盒时，不需要整体拆卸栏板，只需要松开紧固旋钮调整对应段的间距，就能适配100mm到350mm宽度区间的盒型，换产调试时间比整体式栏板缩短近六成。封切工位的刀架安装座做了嵌入式定位槽设计，热封刀装入后不需要反复调整平行度，定位槽本身的加工公差控制在0.05mm以内，能保证封切时刀口与输送面完全平行，避免出现局部封合不牢、膜边被烫穿的问题。设备顶部的三色警示灯安装座做了走线隐藏设计，线缆从机架方管内部穿行，不会暴露在设备外侧，避免车间清洁时水溅到线缆接头造成短路，也不会勾挂到经过的包装膜卷。侧部的防护门板采用快拆式铰链连接，没有用外露的螺丝固定，日常维护输送辊、调整皮带张力时，不需要携带工具就能直接拆下门板，伸手就能触及需要调整的部位。膜卷安装位的气胀轴支撑座做了高度自适应设计，膜卷直径从满卷400mm消耗到空卷100mm的过程中，张紧辊会随膜卷拉力自动调整角度，始终保持包装膜的张力恒定，不会因为膜卷直径变化出现膜面拉扯变形、送膜长度不一致的问题。出料端预留了与短烤箱对接的定位接口，接口处的输送辊高度与市面常见的小型收缩烤箱进料端高度完全匹配，不需要额外做转接支架就能直接连线使用，对接后包装盒从封切工位送入烤箱的过程中不会出现卡滞、掉落的情况。机架内部的走线槽做了分区设计，动力线缆与传感器信号线分开布置，中间加了金属隔板屏蔽干扰，避免设备运行时伺服电机的电磁干扰影响光电传感器的检测精度，不会出现误判包装盒位置、空切封膜的问题。
