食品加工用科顿糖果压榨成型设备

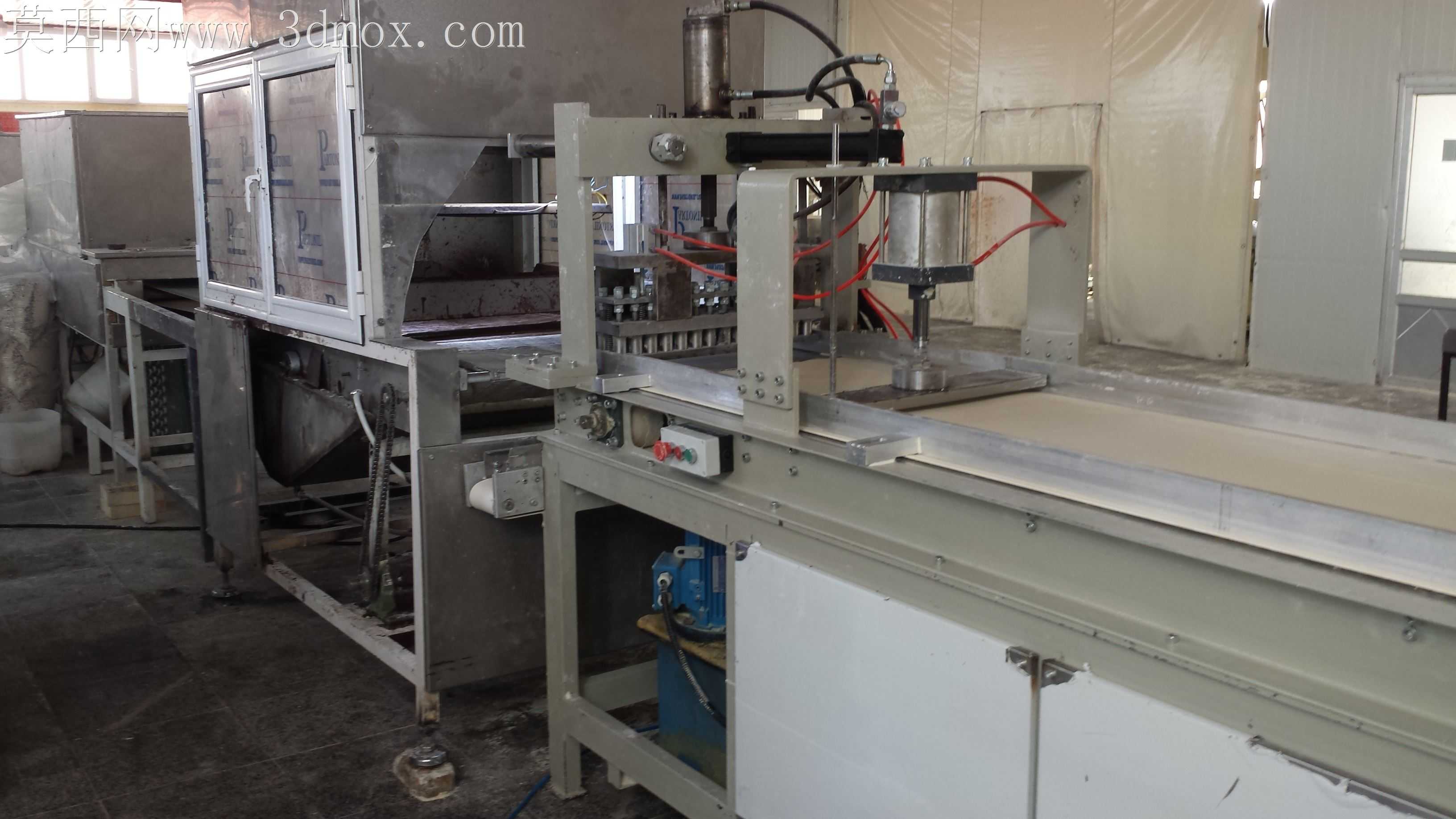

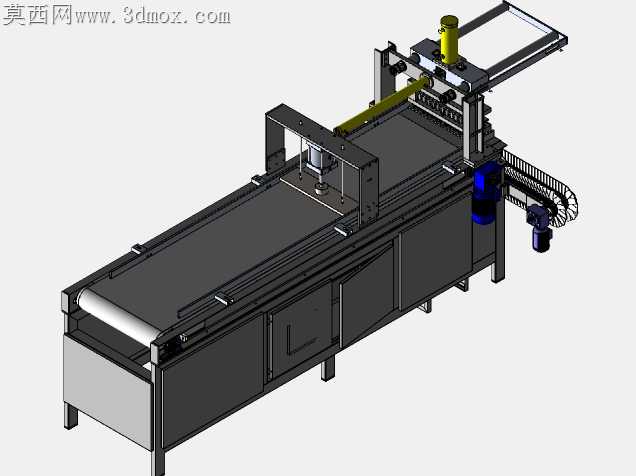

这次做糖果科顿压榨机的三维模型，是从加工适配视角切入的，毕竟这类食品生产设备，建模最终要落地到实际加工装配，不能只做外观花架子。一开始画机架部分的时候，本来想直接用整板折弯做支撑，后来翻了车间里同类型设备的实拍图，发现食品车间日常要做清洁冲洗，整板折弯的角落容易积糖渍积水，时间长了会发霉不符合食品卫生要求，干脆把机架改成方管焊接的框架结构，底部留了150mm的离地间隙，既方便冲洗地面的时候污水流走，也能给脚轮调节、底部管线排布留出足够空间，方管的壁厚特意选了3mm的规格，建模的时候把焊接坡口的细节也做出来了，后续出加工图的时候不用再二次调整。

中间的压榨执行机构是建模的时候卡最久的部分，一开始把压头的驱动直接连在气缸输出轴上，后来想到糖果压型的时候需要的压力不小，而且不同批次的糖料硬度有差异，直连的话气缸杆容易受径向力磨损，干脆在压头和气缸之间加了一组直线导轨做导向，导轨的滑块和压头安装板做了嵌入式的配合，建模的时候特意把配合公差留了0.02mm的间隙，既不会卡滞也不会晃，压头的成型模腔一开始做的是直角边，后来想到糖料压完脱模的时候容易粘在直角缝隙里，把模腔的所有内角都改成了R2的圆角，曲面过渡的时候用G2连续做的顺滑处理，没有突兀的棱角，后续实际生产的时候脱模会顺畅很多，也不容易残留糖渣。

输送部分一开始想选平皮带输送，后来考虑到糖料在压型的时候会有少量糖屑掉下来，平皮带的回程面容易把糖屑带到辊筒里卡滞，改成了食品级的PU输送带，而且在输送带下方加了可拆卸的接屑盘，建模的时候把接屑盘的抽拉滑轨也做出来了，日常清理的时候不用拆整机，抽出来就能倒渣。机身侧面的电气控制盒，一开始想做内嵌式的，后来考虑到食品车间冲洗的时候容易进水，改成了外凸式的IP65防护结构，盒体和机架连接的地方加了密封胶条的安装位，按钮的开孔位置特意做了高出盒面5mm的防水台，避免冲洗的时候水顺着按钮缝隙渗进去。

材质调试的时候，和食品接触的压头、输送带部分都用了304不锈钢的材质，粗糙度调到Ra0.8，模拟实际生产中抛光后的食品级接触面效果，机架部分用了哑光喷塑的浅灰色材质，避免车间灯光反射晃操作人员的眼睛，气动管线用了红色和蓝色区分气路的进出方向，和实拍设备的管线排布对应上，渲染的时候特意在车间环境光的基础上加了局部补光，把压头和导轨配合的细节、机架方管的焊接位置都打亮，能直观看到结构的合理性。整个模型做下来，所有的安装孔位、配合间隙都是按照实际加工的标准来留的，不管是用来做实训教学的结构演示，还是给设备做改造升级的方案验证，都能直接用，不会出现和实际加工脱节的问题。
