商铺用30kW制冷压缩冷凝机组结构设计

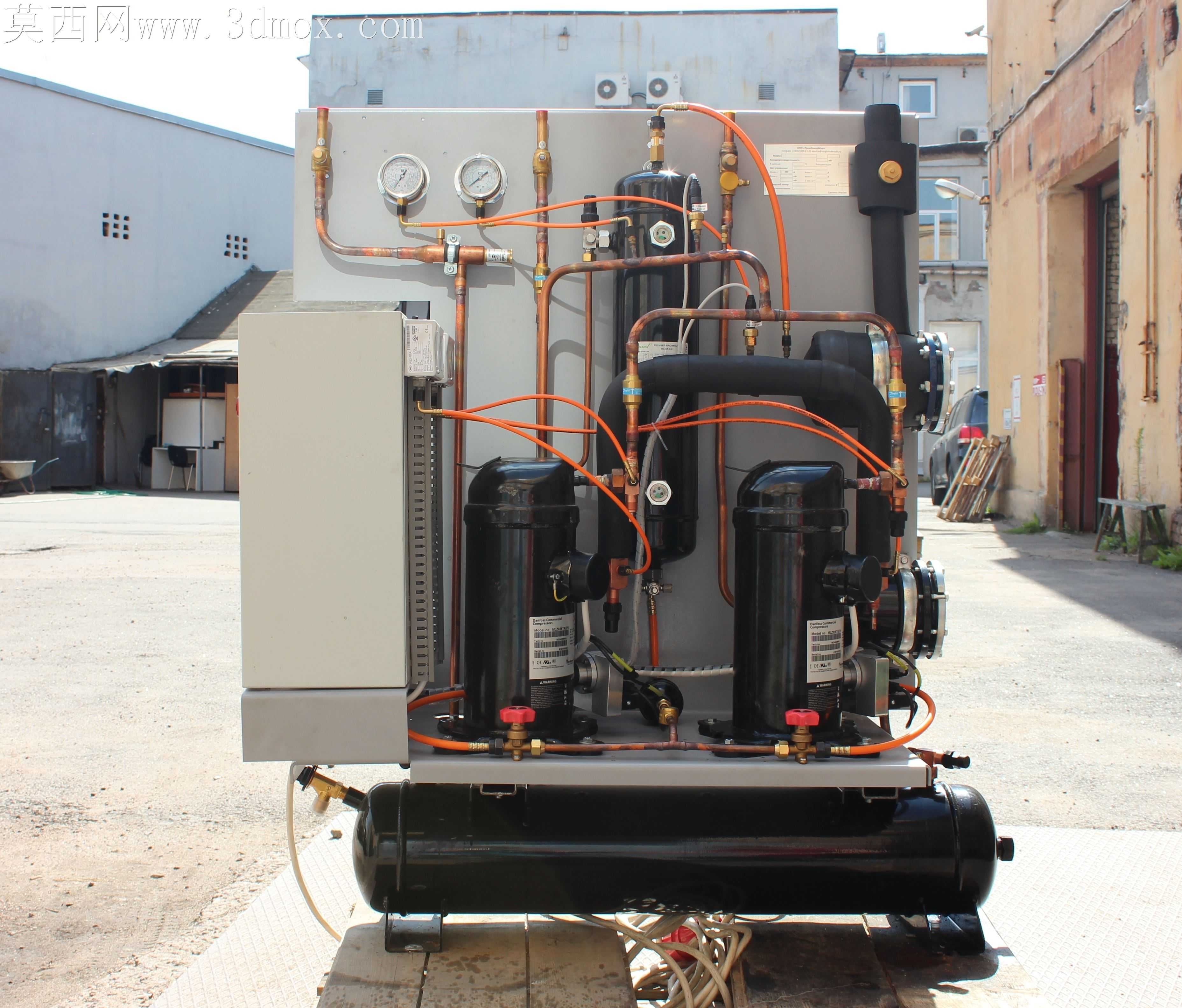

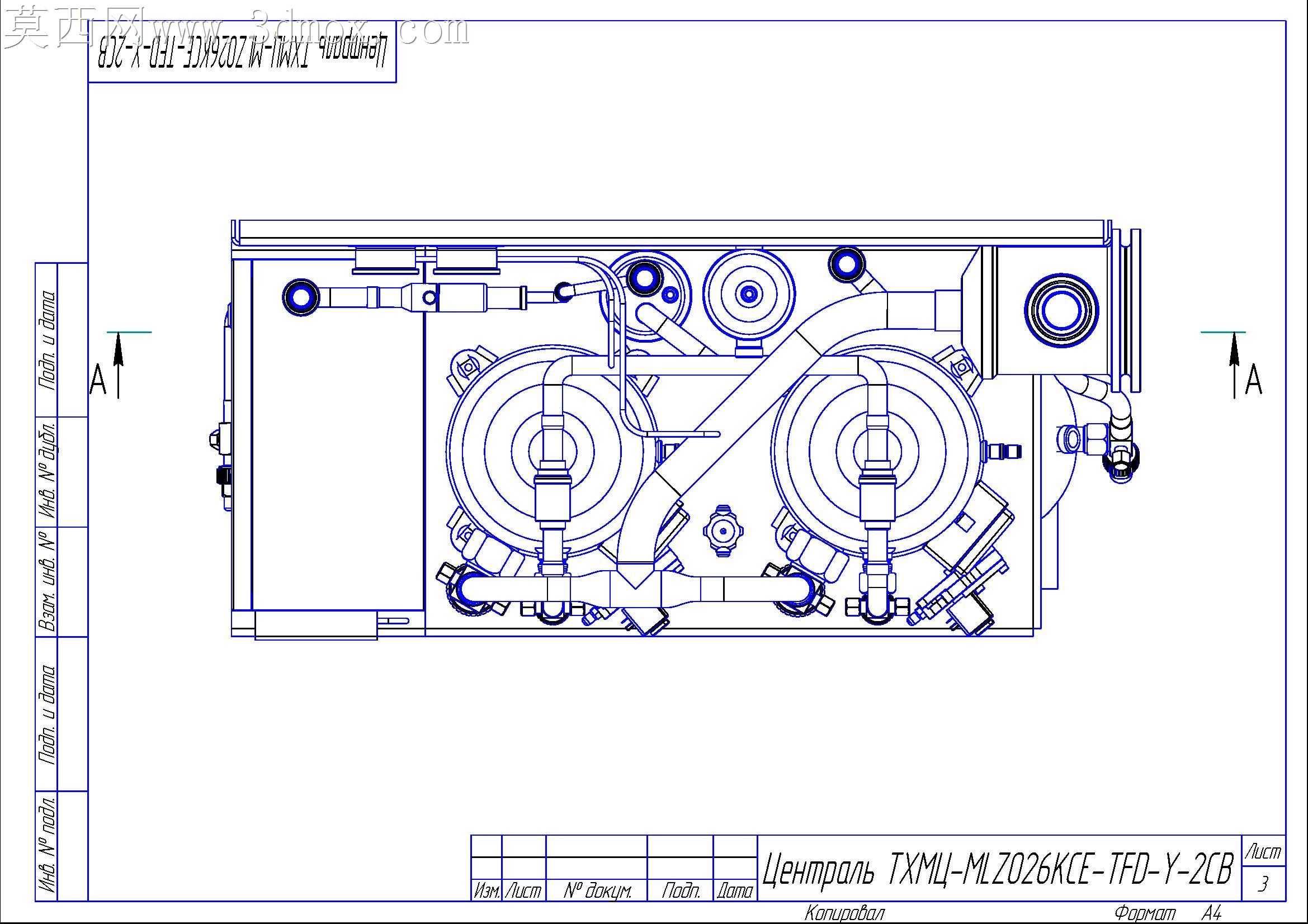

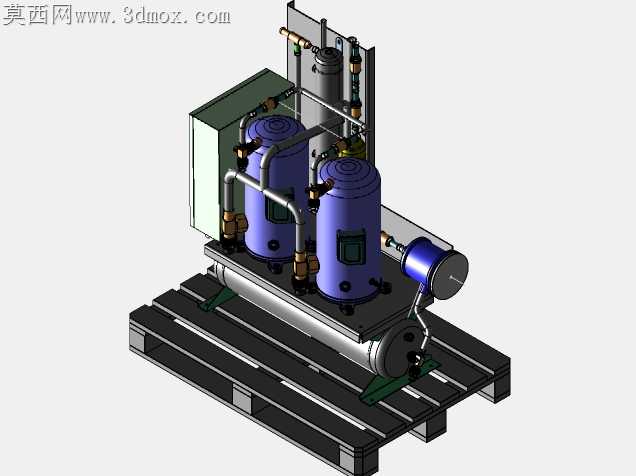

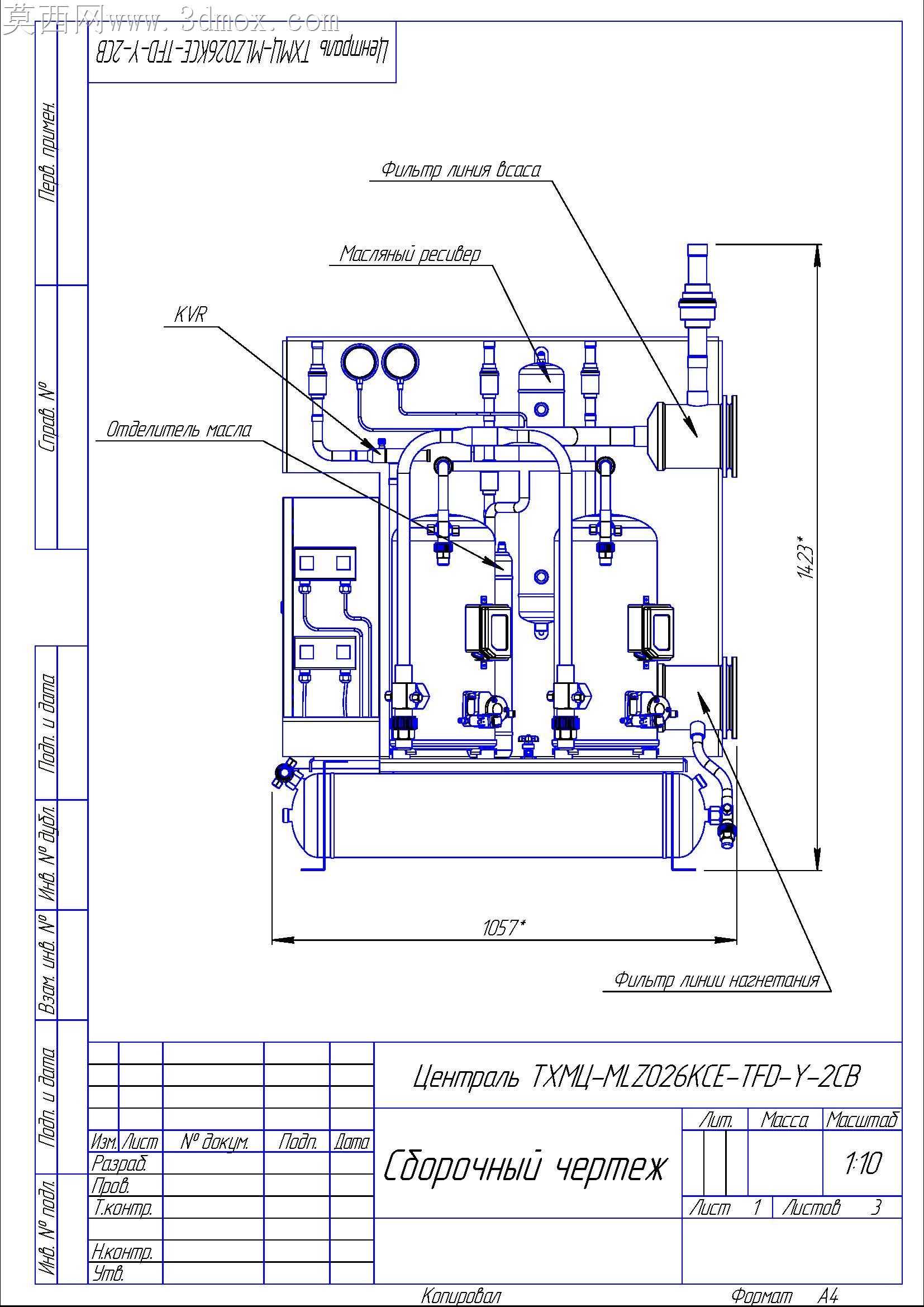

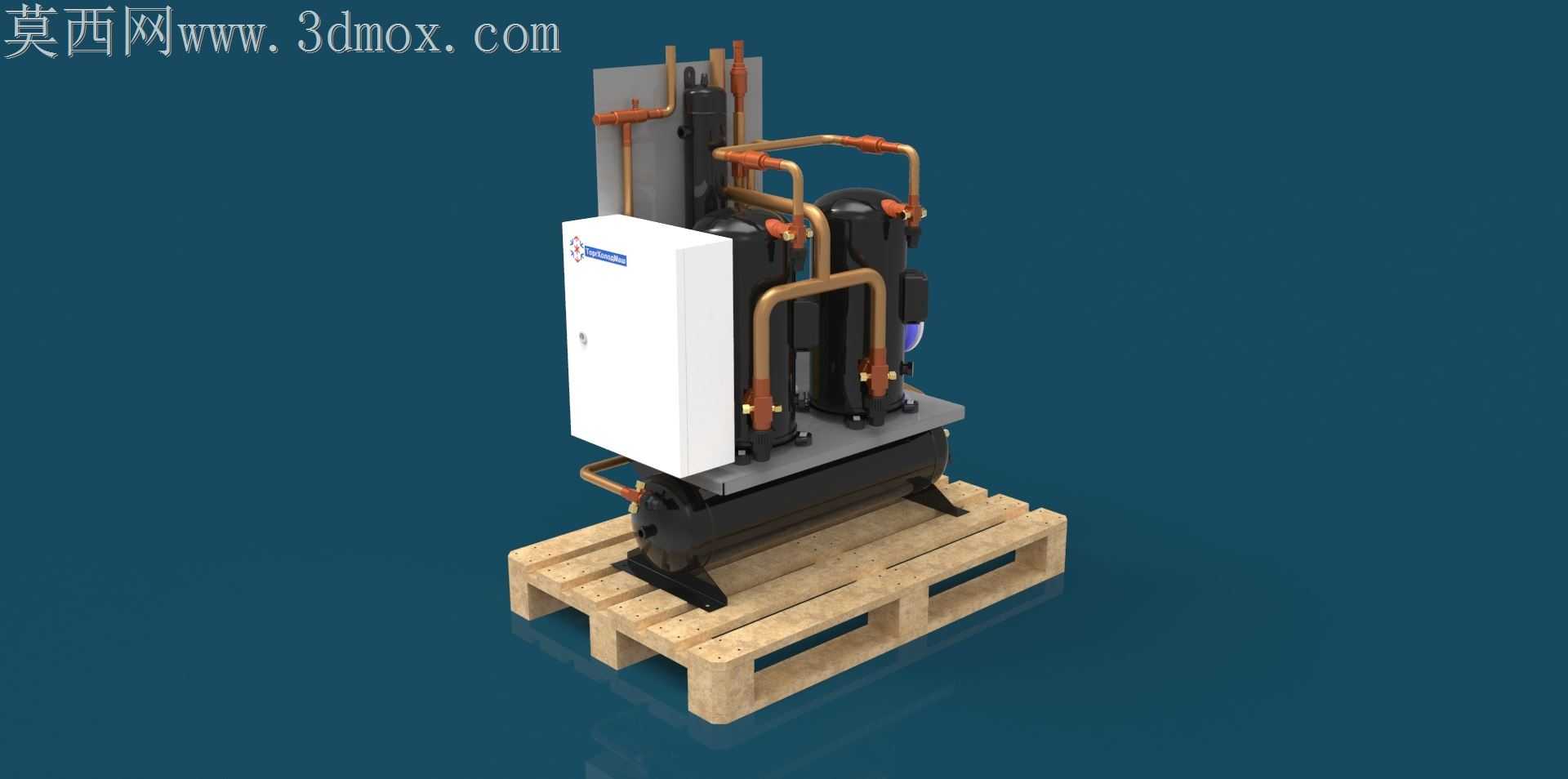

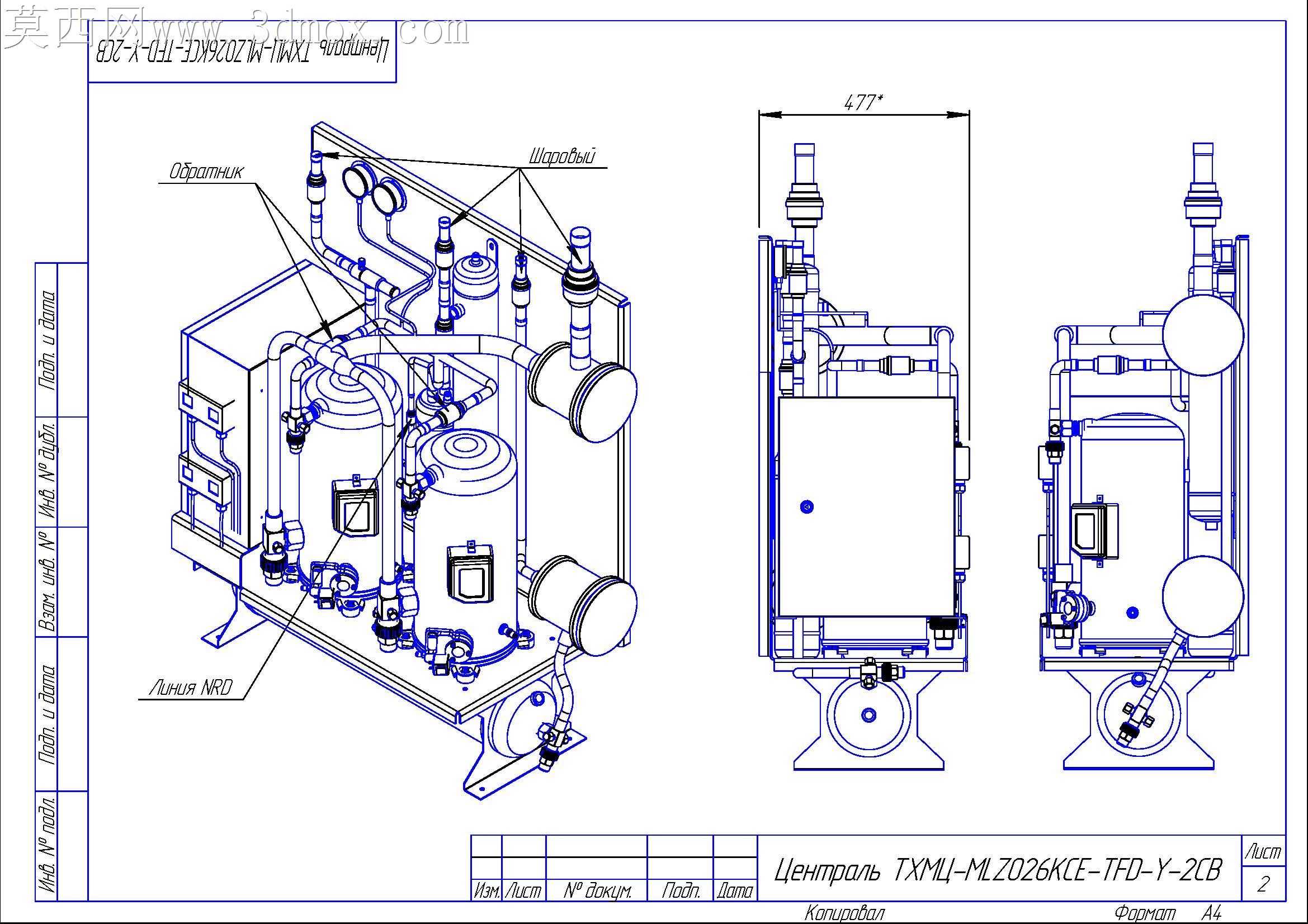

做这套机组模型的时候，最先卡壳的是双压缩机的排布逻辑——一开始想把两台压缩机并排贴紧放，省底座空间，后来翻了实际商用机组的安装规范才反应过来，压缩机运行的时候本身会带振动，贴太近不仅检修的时候扳手伸不进去，连管路共振的问题都没法解决，最后特意把两台压缩机在底座上错开了120mm的间距，底部预留的减震胶垫安装位也单独做了沉台，不会和底座钣金的安装面齐平，装胶垫的时候不会滑位。走铜管路的时候没敢随便画成直来直去的样子，实际制冷管路要考虑热胀冷缩的余量，所有连接压缩机排气口、吸气口的管路都做了小弧度的弯管缓冲，尤其是靠近压缩机阀件的位置，特意留了15mm的直管段再做弯折，避免焊接的时候应力集中扯裂焊口。电控箱的位置改了三版，最开始放在两台压缩机中间，后来发现挡住了储液罐的视液镜观察位，最后挪到机组最左侧，箱体和压缩机之间留了足够的走线空间，箱体侧面的散热格栅也对着机组外侧，不会被压缩机的热风直吹影响电控元件寿命。底座部分一开始想直接做焊接钢架，后来考虑到这类小功率商用机组很多是用木托盘整托运输的，干脆把承载托盘也一起建了模，托盘的木方间隙、叉车孔位都按实际欧标托盘的尺寸做的，连木托盘表面的粗糙木纹纹理都调了凹凸贴图，渲染的时候不会像光滑塑料块。材质调试的时候花了不少心思，紫铜管的材质没直接用高反射的纯铜材质，特意加了一点点做旧的氧化层杂色，毕竟实际安装好的管路不会亮得像工艺品，压缩机的黑色壳体加了细微的颗粒质感，电控箱的白色喷塑面调了低反光的磨砂参数，不会出现过曝的高光块。底部的储液器、气分这些罐体的固定抱箍，特意做了橡胶内衬的分层结构，不是直接把金属抱箍贴在罐体上，细节上贴合实际安装的状态。整个模型的装配配合都留了实际的安装间隙，比如管路和压缩机接口的配合深度、电控箱门板和箱体的铰链转动间隙、减震垫的压缩预留量，都不是零间隙的理想化建模，拿去做实训教学或者方案展示的时候，不会出现和实际安装逻辑相悖的硬伤，不管是给门店做制冷方案展示，还是给职校做制冷设备结构教学演示，都能直接用，不用再调整结构细节。
