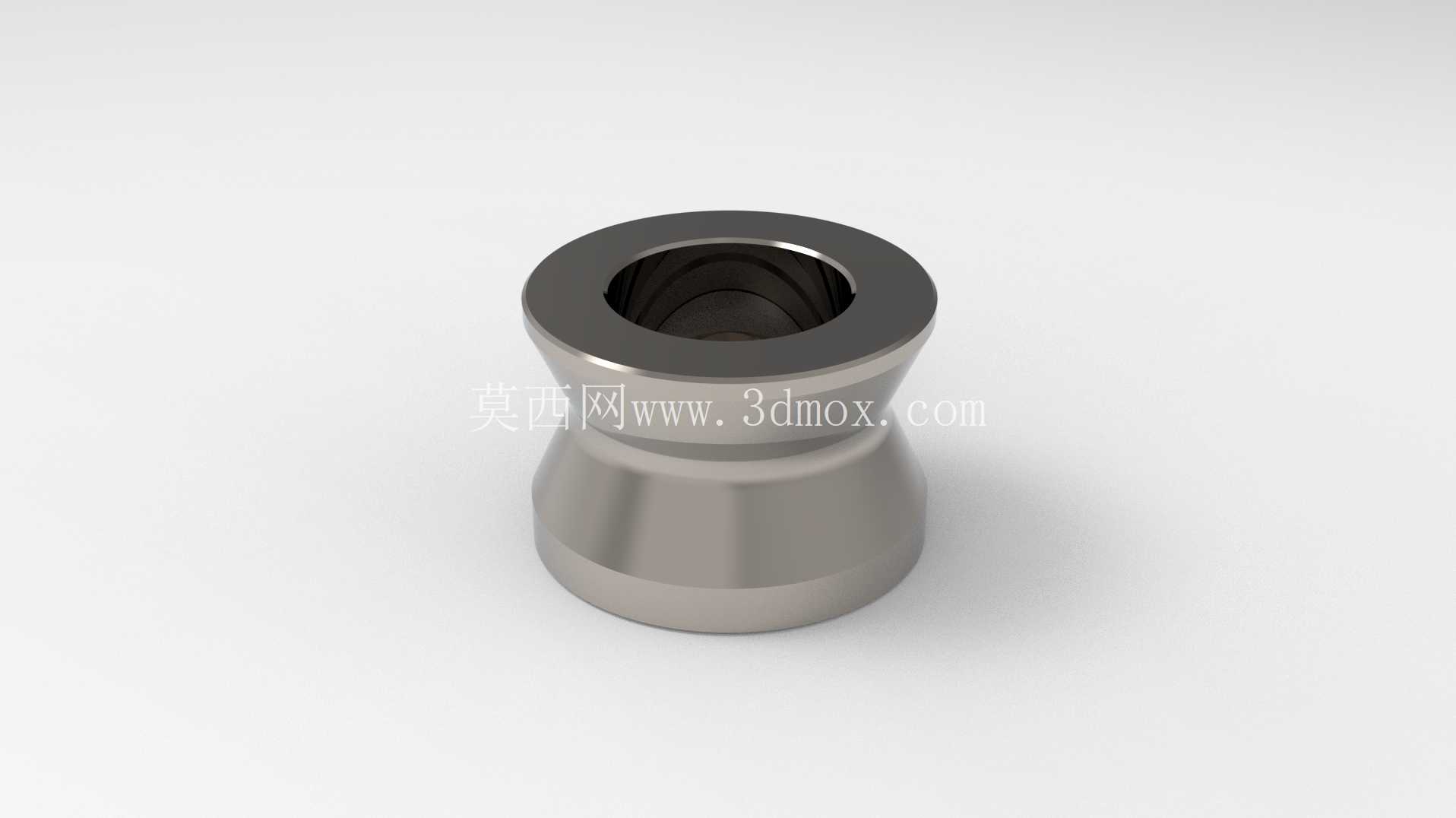

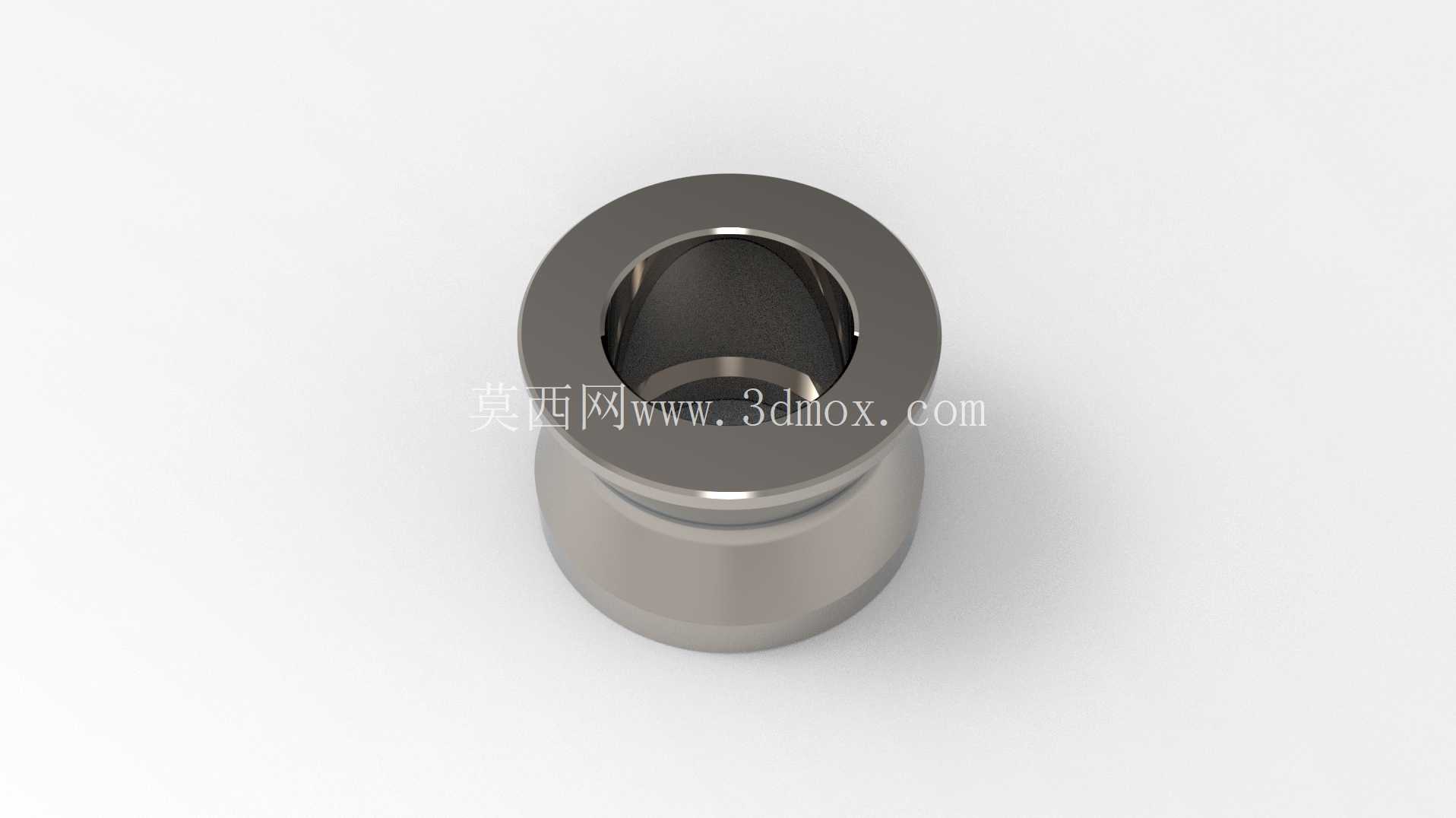

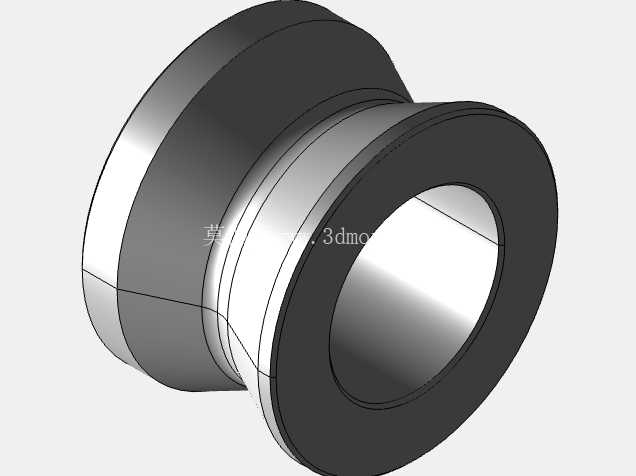

泰坦86L车床用金属套类机械加工零件

　　该零件为车床加工场景下配套使用的金属套类构件，在实际生产中多应用于数控车床的工装定位、流体管路过渡连接或是主轴辅助支撑环节，可适配常规卧式车床、走心机等设备的装夹工位，承担定位导向、介质导流、部件衔接的实际作用。从结构设计来看，零件整体采用回转体构型，上端为平直的环形端面，内孔设置多级阶梯结构，可适配不同直径的轴类件穿入或是管路接头对接，内孔的阶梯差经过尺寸校核，可保证对接部件的同轴度公差控制在0.02mm以内，避免运转过程中出现偏磨、泄漏问题。

　　零件中部采用收腰式外轮廓设计，并非等直径圆柱结构，这种设计一方面可以减少零件整体重量，降低材料消耗，另一方面收腰位置可作为安装定位的卡位基准，装配时可快速卡入对应工装的卡槽内，无需额外做周向定位标记，提升装配效率。下端外圆设置微小的锥度过渡，可在压入安装孔时起到导向作用，避免过盈装配时出现啃伤安装孔壁的问题，同时锥面与安装孔的贴合面可形成一定的密封阻尼，减少工况下的振动传递。

　　从安装边界来看，零件最大外圆直径适配常规车床刀架配套的标准工装座尺寸，整体高度控制在通用夹具的装夹行程范围内，无需额外定制加长夹具即可完成装夹，内孔的最小通径可满足常规冷却管路、细轴类部件的穿过需求，端面的环形平面经过精车处理，平面度公差满足贴合密封的使用要求，可配合紫铜垫片实现静密封效果。在加工工艺适配性上，该零件的结构完全适配数控车床的一次装夹加工流程，外轮廓、内孔、端面均可在单次装夹下完成车削加工，无需二次装夹找正，可有效保证各加工面的位置度公差，减少加工工序周转的时间成本。零件的壁厚经过受力校核，在承受常规工装夹紧力、管路介质压力的工况下不会出现形变，收腰位置的最小壁厚满足强度要求，不会在装配压入过程中出现开裂问题。

　　实际应用中，这类套类零件常作为车床工装的易损备件使用，当原有定位套出现内孔磨损、端面磕碰损伤时可直接替换，无需对整套工装进行返修，可大幅降低设备维护的时间成本与物料成本。在流体输送相关的应用场景下，零件的内孔光滑过渡无死角，可减少介质流动的阻力，避免介质残留堆积，适配水性切削液、低压润滑油等常规工业介质的输送需求，金属材质的本体可耐受常规加工场景下的切削温度，不会因为切削热传导出现形变失效。设计过程中针对零件的棱边均做了微小的倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或是对接零件的表面，同时倒角可引导对接零件顺利导入内孔，减少装配时的对位难度。零件的外表面粗糙度经过控制，既可以满足装配时的滑动配合需求，又不会因为表面过于光滑导致装配后出现打滑移位的问题，适配过渡配合、小过盈配合的多种装配工况。
