车床用带槽环形金属衬套结构设计

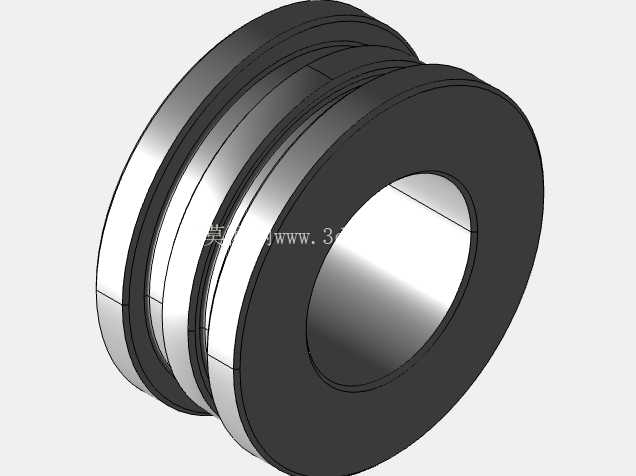

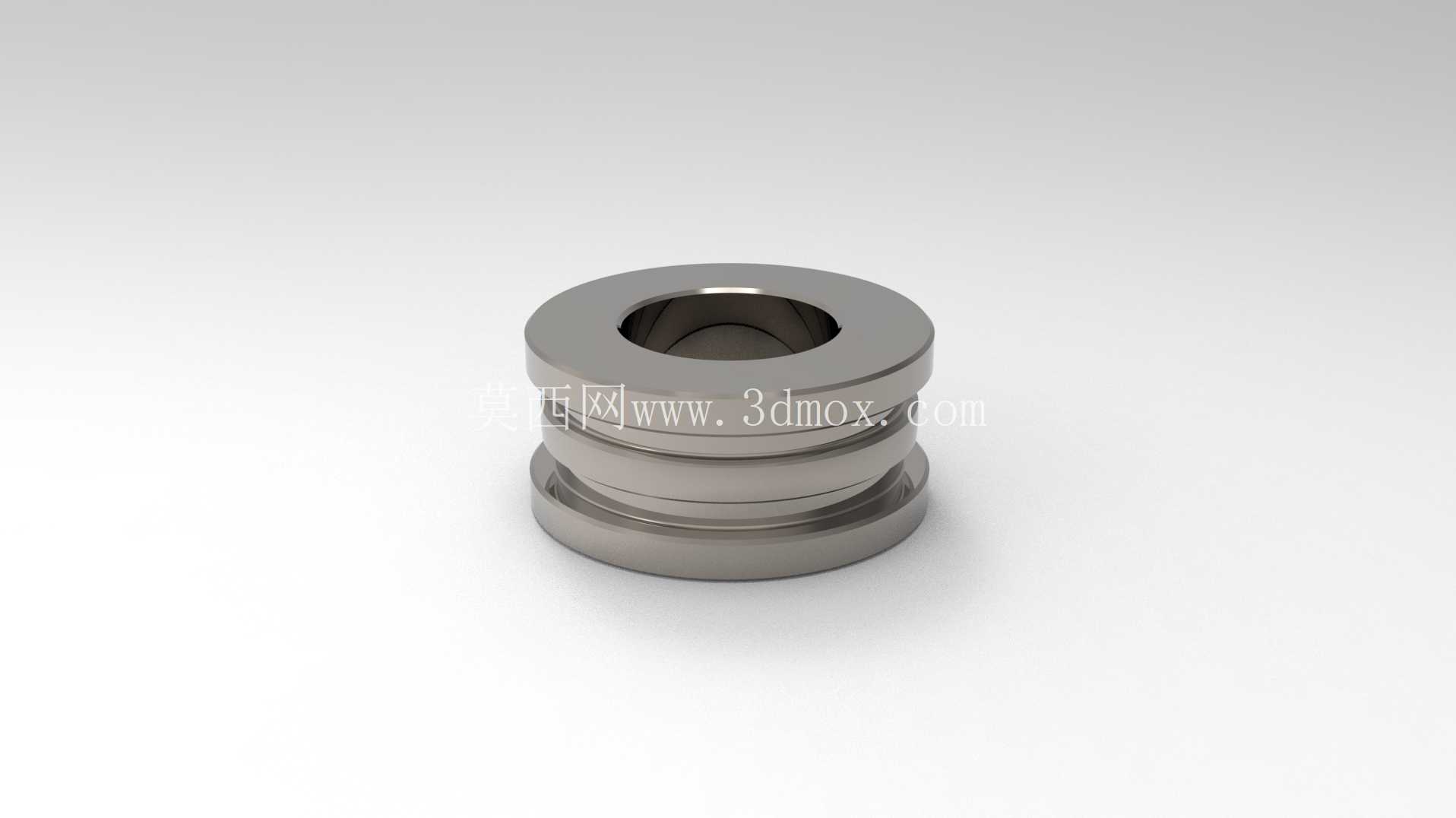

　　这类带环形槽的金属衬套，是车床进给传动系统里的常用配套零件，日常在普通卧式车床、数控车床的溜板箱、光杆传动座位置都能见到它的身影，主要承担滑动支撑、轴向限位以及配合密封件阻隔切削液、金属碎屑进入传动配合面的作用。从结构设计逻辑来看，零件整体采用同轴回转体构型，外圆面设置两道平行的环形凹槽，这部分槽位并非随意设计，靠近上端面的浅槽主要用来安装孔用弹性挡圈，实现衬套在安装座孔内的轴向定位，避免设备运行过程中衬套随轴转动出现轴向窜动；中间位置的宽槽则是预留的密封件安装位，可适配O型密封圈或者毡圈油封，在车床持续喷淋切削液加工的工况下，能有效阻挡液体、细碎切屑顺着配合间隙进入轴承配合面，减少磨粒磨损带来的精度损失。

　　零件内孔采用高精度通孔设计，加工时需要和配套的光杆或者传动轴保持H7/f6的间隙配合，既保证轴件转动时的顺畅度，又不会因为间隙过大出现晃动，影响进给传动的精度稳定性。从安装边界来看，零件的总高度、外圆直径都严格适配标准车床的安装座孔尺寸，上端面的倒角设计是为了压装进入座孔时起到导向作用，避免硬敲导致外圆面出现磕碰划伤，影响配合精度；下端面的小倒角则是为了安装时避开座孔底部的加工圆角，保证衬套端面能和安装面完全贴合，不会出现倾斜导致的同轴度偏差。在实际加工场景中，这类零件通常采用棒料经CNC车床一次装夹完成内外圆、槽位、倒角的加工，后续再经过淬火、表面镀硬铬处理，提升表面硬度和耐磨性能，应对车床长期高频往复运动的磨损消耗。

　　设计这类零件的时候，需要重点关注几个核心参数的匹配：首先是环形槽的槽宽和槽深，要和选用的标准挡圈、密封圈尺寸完全对应，槽的侧壁要保证足够的垂直度，避免挡圈安装后出现松脱；其次是内外圆的同轴度公差，通常要控制在0.02mm以内，否则安装后会出现轴件转动卡滞、局部磨损过快的问题；另外端面和内孔轴线的垂直度也要严格管控，不然衬套压装后会出现端面偏斜，导致密封件压缩量不均匀，出现密封失效漏液的情况。在设备实际运行过程中，这类衬套属于易损配件，当车床使用较长时间后，内孔出现磨损间隙超差、槽位出现变形导致密封失效时，就需要及时更换，否则切削液和切屑进入内部传动结构，会造成更严重的轴承磨损、轴件拉伤，大幅提升维修成本。

　　不同于普通的无槽衬套，这种带双槽结构的衬套集成了定位和密封的功能，不需要额外在安装座孔内加工挡圈槽和密封槽，降低了座孔的加工难度，也让整体装配流程更简便，维修更换时不需要对安装座进行二次加工，直接压入新衬套即可完成更换，能有效缩短设备停机维护的时间。在三维建模过程中，这类回转体零件优先采用旋转凸台特征完成主体构型，再通过旋转切除特征加工出环形槽位，最后添加倒角特征即可完成整体建模，建模时需要注意各槽位的圆角过渡，避免应力集中导致零件在受冲击载荷时出现开裂，同时要保证各尺寸的公差标注和实际加工要求匹配，方便后续出工程图指导生产加工。
