泰坦84L车床锥形金属加工零件结构

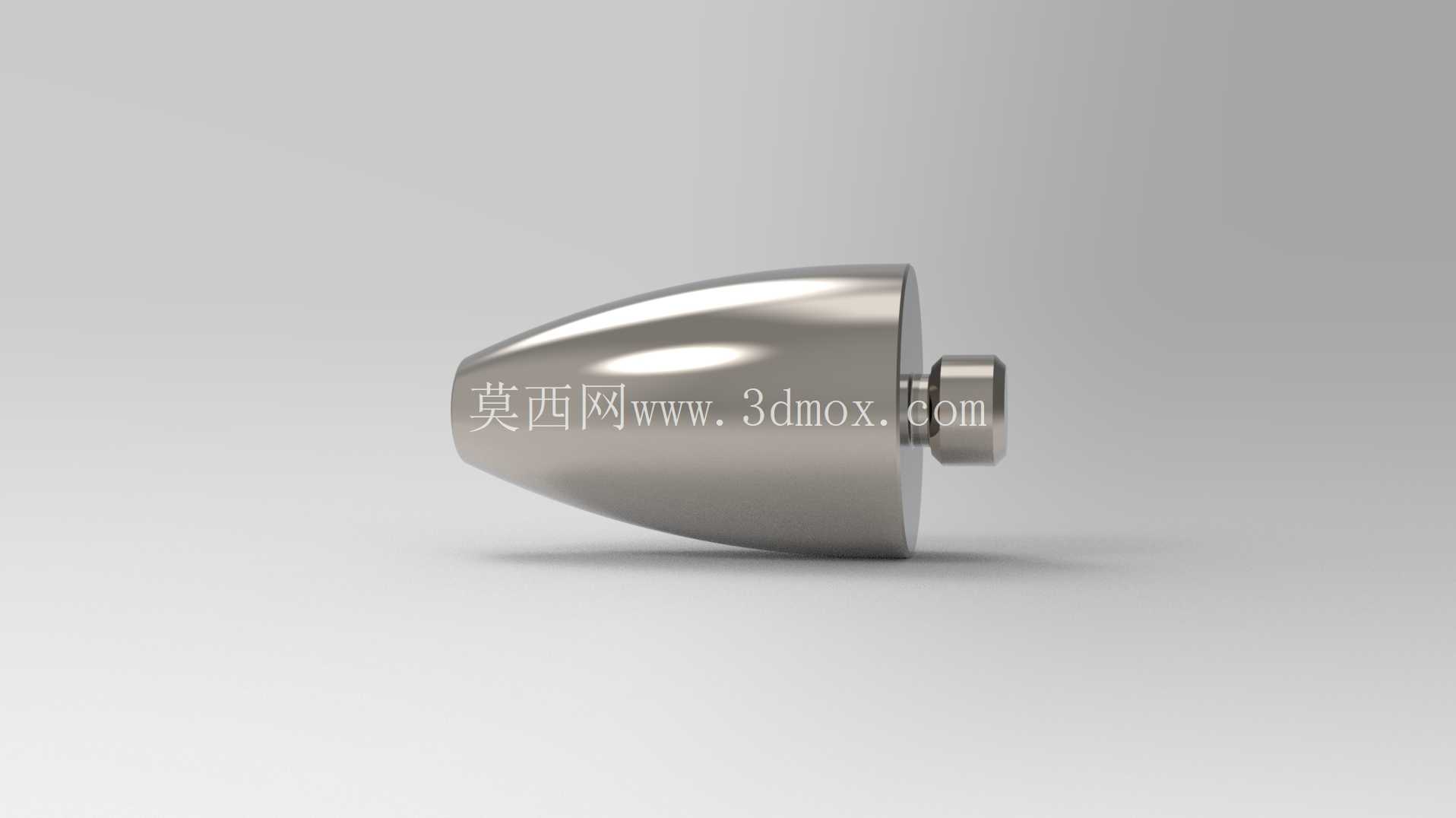

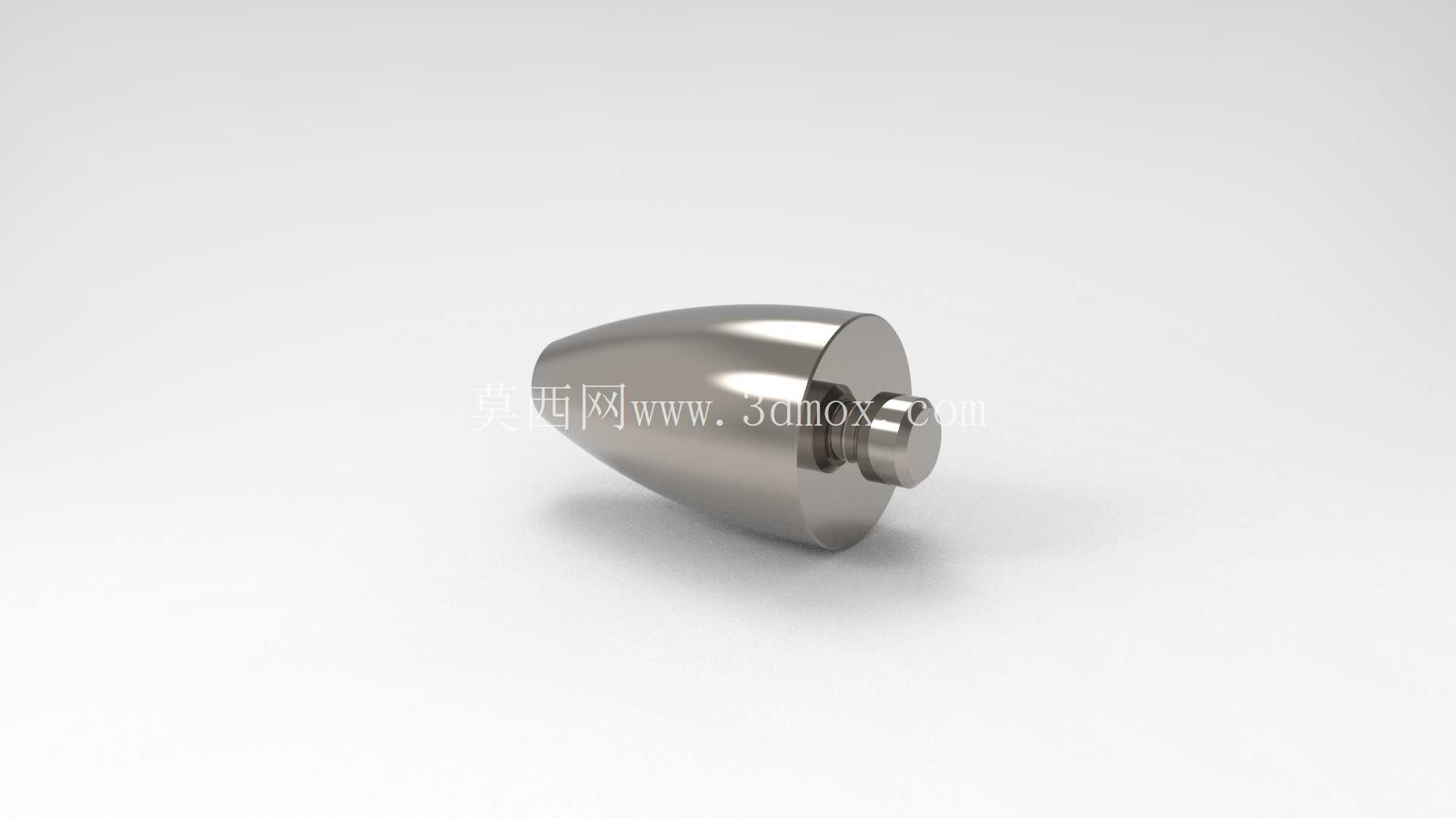

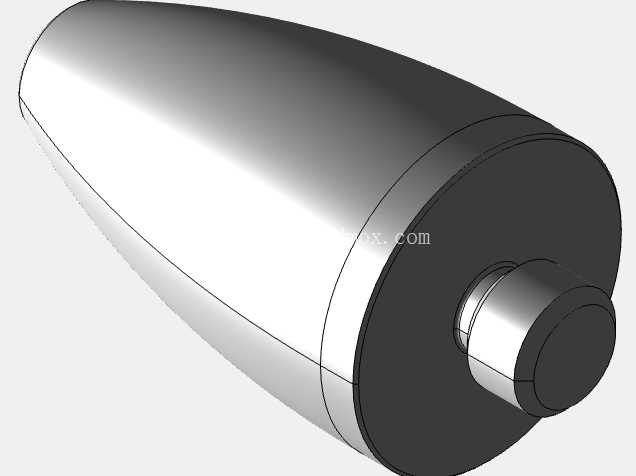

　　该锥形回转类零件主要适配普通卧式车床及小型CNC车削加工中心的装夹加工场景，可作为小型流体推进装置的端头整流构件、精密试验设备的导向端头，或是小型动力设备的缓冲衔接部件使用，在小尺寸回转类金属构件的加工场景中，这类带同轴安装轴段的锥形零件十分常见，其结构设计直接影响装配后的同轴度、运行稳定性与外部流体通过时的阻力表现。从结构设计逻辑来看，零件整体采用同轴回转体构型，主体为平滑过渡的锥形曲面，大端为封闭圆弧收头，小端延伸出直径收窄的圆柱安装轴段，轴段末端加工有定位环槽，用于装配时的轴向限位，避免安装后出现轴向窜动。

　　设计阶段优先保证锥面的轮廓度公差，锥面与安装轴段的同轴度要求控制在0.02mm以内，确保高速回转时不会出现偏心抖动；锥面的表面粗糙度要求达到Ra1.6以下，既可以降低流体掠过表面时的摩擦阻力，也能减少零件运行过程中与周边配合件的磨损。外形尺寸方面，零件整体轴向总长控制在84mm对应型号命名的尺寸基准，锥形大端直径为42mm，安装轴段直径为12mm，轴段上的定位环槽宽度2mm、槽深1.5mm，安装时可直接卡入配套卡座的弹性卡簧内，无需额外焊接或粘接固定，拆装维护十分便捷。

　　安装边界上，零件装配时需要预留的径向空间不小于45mm，轴向安装深度需覆盖整个安装轴段，即至少18mm的轴向装配空间，装配后锥面大端与安装基座端面需保留1mm以上的间隙，避免运行过程中出现端面摩擦。实际加工过程中，该零件可采用棒料一次装夹完成车削加工，先车削安装轴段与定位环槽，再走刀加工锥形曲面，最后对大端圆弧进行精车收尾，一次装夹完成所有回转面加工能最大程度保证各段的同轴度，减少二次装夹带来的形位公差误差。锥面的曲面过渡采用等斜率渐变设计，从大端到小端的锥度变化平滑无拐点，既避免了应力集中导致的零件受力断裂风险，也能在流体经过时形成顺畅的导流路径，不会出现局部紊流。

　　安装轴段与锥面的衔接位置采用R0.5的圆角过渡，消除直角衔接的应力集中点，提升零件在受冲击载荷时的结构强度。这类零件在实际使用中，常配套于小型试验火箭的端头整流结构、小型水力喷射装置的喷嘴衔接件，或是精密检测设备的定位顶头，不同应用场景下仅需调整锥面的表面处理工艺即可适配，用于流体场景时可做镜面抛光降低阻力，用于结构定位场景时可做淬火处理提升表面硬度。设计时还需考虑零件的动平衡性能，由于是高速回转类构件，整体质量分布沿轴线完全对称，无需额外做动平衡去重处理，只要加工时保证形位公差达标，即可满足每分钟上万转的回转使用要求。零件的材质可选范围较广，常规场景下采用304不锈钢加工即可满足防锈与强度要求，有轻量化需求时可选用6061铝合金做硬质氧化处理，有高耐磨需求时可选用45号钢做调质后表面淬火，不同材质的加工参数可根据实际选型调整，但结构尺寸与安装接口完全通用，无需针对材质更改设计图纸。
