串列翼轻型单座拖尾式飞机结构设计

这款串列翼布局的轻型单座飞行器，在通用航空的私人飞行、航空科普教学、轻型运动赛事场景中有着明确的应用定位，区别于常规上单翼、下单翼的通用轻型飞机，其前后串置的机翼布局从根本上改变了整机的升力分配逻辑，在设计阶段就围绕短距起降、低速操控稳定性做了针对性的结构优化。从实际用途来看，这类复合结构轻型机主要面向私人休闲飞行、航空爱好者自制组装、航空院校气动布局教学验证场景，整机结构重量控制在极低区间，不需要长距离铺装跑道即可完成起降作业，在平整的草地、硬化平地就能满足起降的场地边界要求。

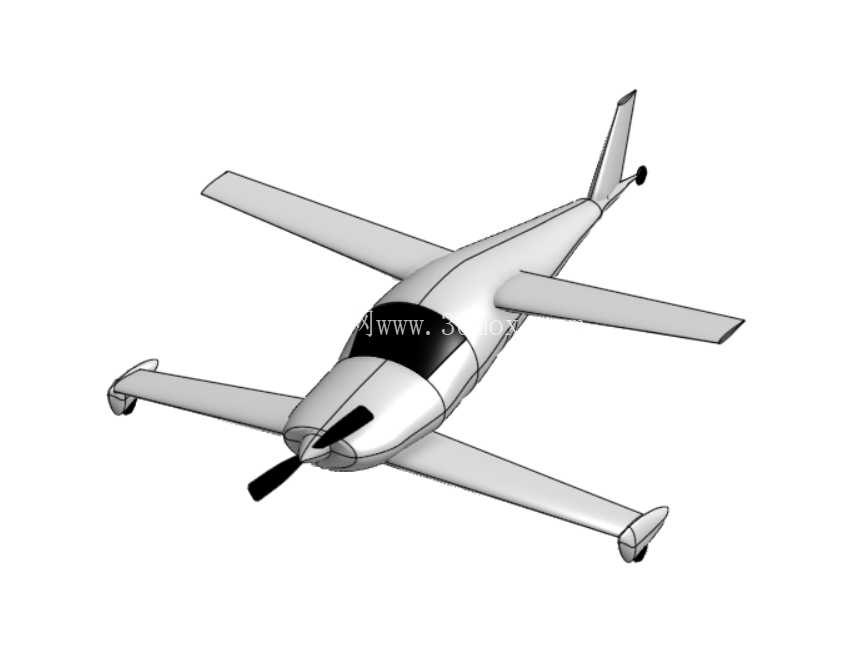

从功能特性上看，串列翼布局将整机升力面拆分到前后两段机翼，前翼布置在机身前部螺旋桨后方的下侧位置，后翼布置在机身中上部，前后机翼之间没有常规布局的水平尾翼结构，尾部仅保留垂直安定面与方向舵，这种布局能有效降低整机诱导阻力，同时避免常规布局飞机水平尾翼的负升力损耗，提升整机升阻比，在相同动力配置下能获得更长的续航时间与更低的失速速度。前翼在飞行过程中会先于主翼失速，能天然避免整机进入尾旋状态，大幅提升低速飞行阶段的操作安全性，对于飞行经验较少的私人驾驶者而言，这种气动特性的容错率更高。

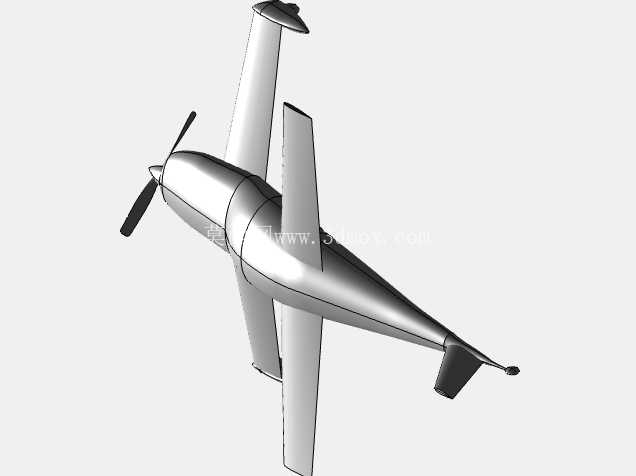

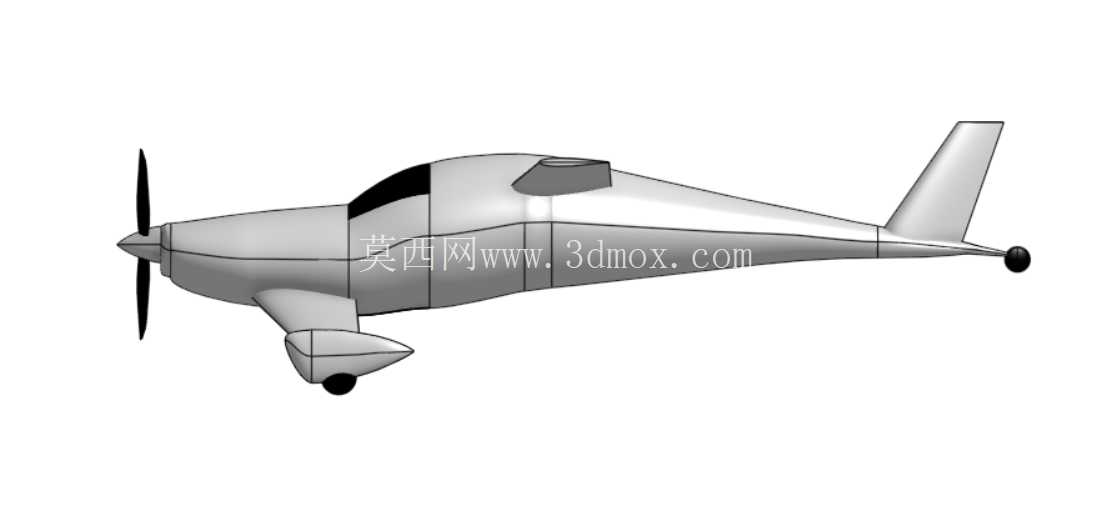

设计思路上，整机采用复合材料作为主体结构材质，机身采用流线型纺锤体设计，横截面从座舱位置的最大宽度向前后两端平滑过渡，座舱采用整体式透明风挡，保证前向与侧向的驾驶视野，前三点式起落架采用轻量化悬臂结构，前起落架布置在螺旋桨下方的机头位置，两个主起落架直接固定在前翼的翼根结构处，将着陆冲击载荷直接传递到机翼主承力结构上，不需要额外在机身下部设置加强框，能进一步降低机身结构重量。动力系统采用前置活塞发动机搭配两叶定距螺旋桨的配置，发动机安装架与机身前部的承力隔框直接连接，进气道与散热结构整合在机头下部的蒙皮内，减少外露结构带来的附加阻力。

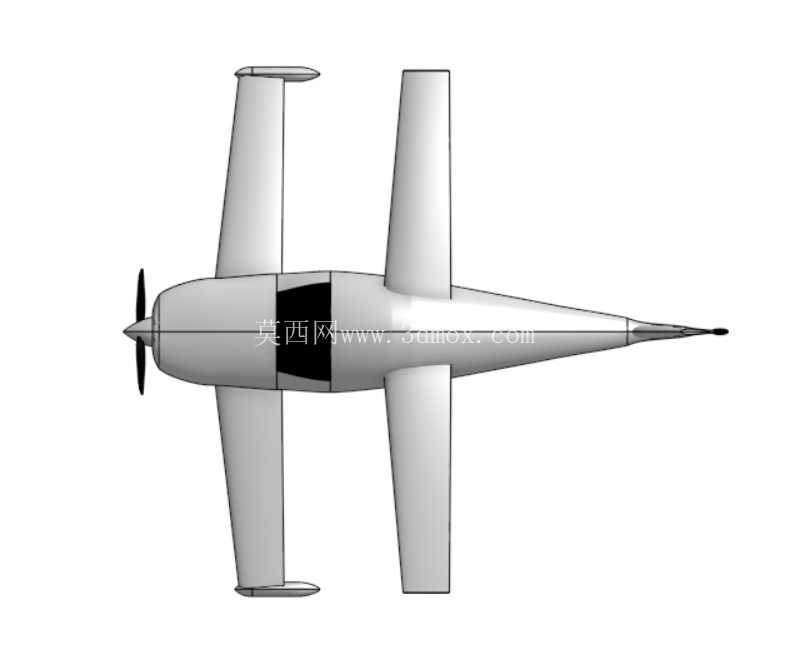

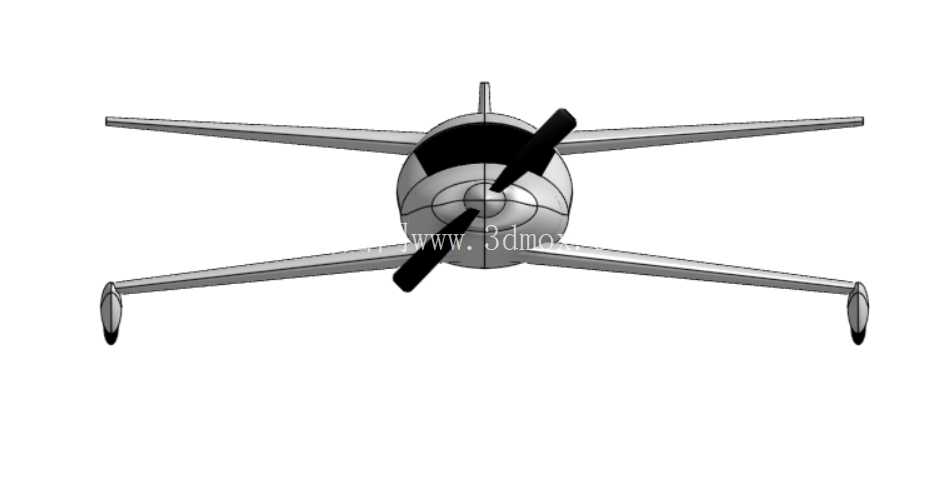

外形尺寸与安装边界方面，整机翼展控制在7米级区间，机身长度在5米左右，机身最大宽度不超过1.2米，垂尾顶端距离地面的高度不超过1.8米，拆解后可以装入普通的封闭式货运拖车进行转场运输，不需要大型吊装设备即可完成组装与转运。前后机翼的翼型均采用低速高升力翼型，机翼安装角设置了2度的差角，前翼安装角略大于后翼，保证低速状态下前翼先失速的气动特性，机翼与机身的连接采用快拆结构，连接位置设置了定位销与锁紧机构，不需要复杂的工装即可完成机翼的拆装作业。操纵系统方面，副翼分别布置在前后机翼的外侧翼段，通过连杆机构与座舱内的驾驶杆连接，方向舵布置在尾部垂尾后缘，与脚蹬机构连接，整机操纵系统的传动间隙控制在极小范围内，保证低速飞行时的操纵响应精度。机身内部的座舱空间仅容纳单名驾驶者，座椅后方预留了小型行李舱空间，可以放置飞行过程中的随身物品与小型飞行记录设备，燃油箱布置在前后机翼之间的机身重心位置，燃油消耗过程中不会引起整机重心的大幅偏移，不需要额外的配平调整。起落架的机轮采用轻量化小尺寸航空轮胎，搭配简单的阻尼减震结构，足以应对平整非铺装场地的着陆冲击，尾椎位置设置了小型尾撬，在大迎角着陆时避免尾部蒙皮与地面直接摩擦造成结构损伤。
