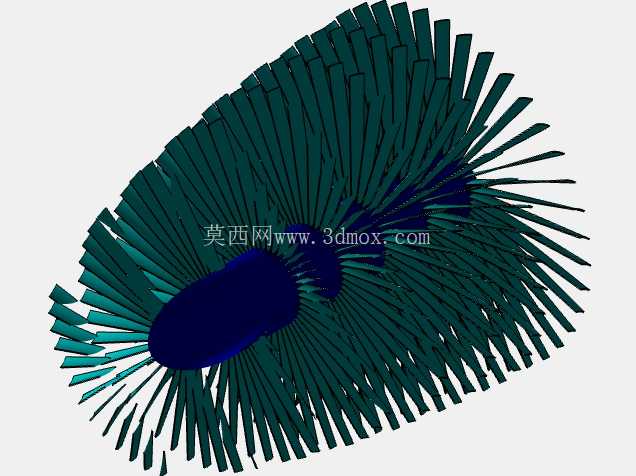

在燃气轮机、大型工业轴流压缩机组的核心做功单元中,转子叶片是直接决定机组通流效率、运行稳定性与做功能力的核心部件,这套三维结构完整还原了多级轴流布置的压气机转子整圈叶片装配状态,覆盖了从首级到末级不同叶型的排布逻辑,可直接用于通流部分结构校核、铸造工艺方案推演、装配干涉检查等工程场景。这类转子叶片的实际运行工况极为严苛,机组启动到满负荷运行过程中,叶片需要承受每分钟数千转带来的巨大离心载荷,同时还要承受高速气流冲击带来的交变气动载荷,以及入口气流含尘颗粒带来的冲蚀作用,因此叶片的型线设计、叶根连接结构、轮盘装配定位都有严格的工程边界要求。从结构设计逻辑来看,整圈叶片沿轮盘周向均匀排布,不同级的叶片叶型存在明显差异:首级叶片弦长更长、叶型安装角更大,目的是在大流量进气条件下尽可能降低气流入口损失,将轴向进入的气流平稳导入通流道,完成第一级的动能向压力能转换;随着通流级向后延伸,气体被逐级压缩后密度持续升高,后续级的叶片弦长逐步缩短、叶型弯扭角度随通流截面变化做针对性调整,保证每一级的气流攻角都处于设计最优区间,避免出现气流分离导致的喘振工况。
叶根部分采用的是周向装配的枞树型或者燕尾型连接结构(不同功率等级机组选型有差异),设计时需要严格控制叶根与轮盘榫槽的配合间隙,既要保证高速旋转下叶片有足够的定位精度,不会出现周向窜动,也要预留高温工况下的热膨胀余量,避免热应力集中导致叶根断裂。从安装边界来看,整组转子叶片装配完成后,需要保证叶顶与机匣内壁的间隙控制在合理范围:间隙过大会导致级间漏气量大幅上升,直接拉低整机组的压缩效率;间隙过小则会在机组热态运行、转子出现小幅挠曲变形时出现叶顶刮蹭机匣的故障,严重时会导致叶片断裂、机组停机。
建模过程中完整还原了每一级叶片的扭向规律、叶根的配合型面、轮盘上的榫槽定位结构,没有对细小的圆角、倒角做过度简化,能够支持工程人员做转动惯量核算、离心应力仿真前的模型预处理、铸造模具分型面设计等工作。在实际的工业应用场景中,这类转子叶片除了用于燃气轮机的压气机段,还广泛应用于大型高炉鼓风设备、天然气长输管线的增压机组、化工流程的空气压缩机组中,不同应用场景下的叶型设计会根据介质成分、压比要求、转速参数做针对性调整:比如用于天然气增压的机组,叶片需要考虑介质腐蚀性带来的材料选型适配,叶型表面会做相应的涂层结构预留;用于高炉鼓风的机组,因为入口空气含尘量较高,叶片前缘会做抗冲蚀的加厚设计,同时在叶型设计时适当降低前缘的气流相对速度,减少颗粒冲蚀的影响。很多刚接触透平机械设计的人员容易忽略叶片的周向排布重叠度问题,实际上每一级相邻叶片的叶栅通道收敛度是经过严格气动计算确定的,建模时如果随意调整叶片的安装角或者周向节距,会直接导致叶栅通流面积偏离设计值,仿真得到的压比、效率参数完全失去工程参考价值。这套结构在建模时严格遵循了气动设计给出的叶型坐标,每一个截面的翼型坐标都与二维气动图纸一一对应,叶身的型面光滑过渡没有拐点,能够保证气流在叶栅通道内平稳加速扩压,不会出现局部的低压涡流区。
另外,转子叶片的锁紧结构也在模型中做了体现,每片叶片装入轮盘榫槽后,会通过锁紧片或者销钉结构限制叶片的轴向窜动,避免高速旋转下叶片在榫槽内出现轴向滑移,这部分结构虽然尺寸不大,但直接关系到机组的运行安全,建模时没有做省略处理,能够让设计人员直观看到锁紧件的安装位置与配合方式。对于铸造工艺设计人员来说,这套模型可以直接用来做蜡模模具的分型参考,叶身的复杂扭面需要考虑脱模斜度的合理设置,避免脱模时拉伤蜡模;叶根部分的配合面因为有严格的尺寸精度要求,铸造后需要预留机加工余量,模型中也可以直接提取相应的加工基准面,方便工艺人员做余量标注。
