带把手机油塑料包装瓶三维设计

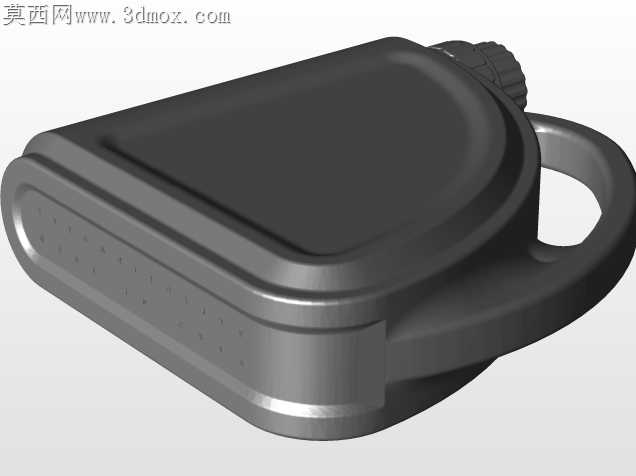

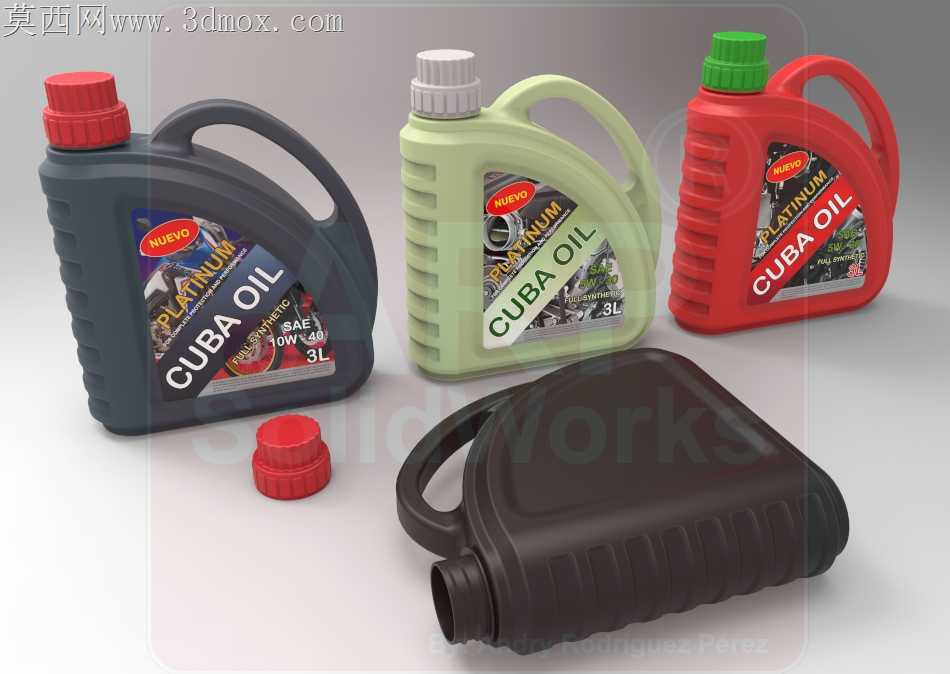

做这个机油瓶模型的时候，最先敲定的是手持搬运的使用场景，毕竟4L装的机油灌满后重量不小，把手的弧度不能太贴瓶身，得留够成年人四指穿入的空间，指腹贴合的位置特意做了内凹的弧面，不会拎久了硌手。瓶身的棱线不是随便加的装饰，一开始做光面瓶身渲染的时候总觉得软塌塌的，没有工业包装的挺括感，加了几道纵向的加强筋后，不仅视觉上更扎实，实际注塑生产的时候也能减少瓶身冷却变形的概率，堆码的时候承压能力也能提上来。瓶口的螺纹做了三圈半的标准配合，和瓶盖的旋合间隙留了0.2mm，刚好能兼容市面上常见的铝箔封口垫片，不会出现旋盖过紧滑牙或者太松漏液的问题。瓶身正面的标签贴位特意做了0.3mm的下沉槽，贴标的时候不会因为边缘翘边进灰，标签区域的曲面做了展平处理，后期印厂做菲林的时候不用额外做曲面适配，能省不少打样调整的时间。做曲面的时候最费时间的是瓶身和把手的过渡圆角，一开始倒的统一R8圆角，渲染出来总觉得衔接处很生硬，后来把靠近瓶底的圆角调到R12，靠近瓶口的位置收窄到R5，顺着把手的受力方向做渐变过渡，光影打上去的时候过渡面的反光会顺着弧度自然流淌，不会出现生硬的折痕。瓶盖的防滑齿做了24条等距分布的竖棱，棱边倒了0.5mm的小圆角，手沾了机油拧的时候也不会打滑，单独做的红色瓶盖款是为了适配不同粘度的机油品类区分，不用重新开瓶身模具，只换瓶盖颜色就能做产品线区分，能帮客户省不少开模成本。放倒展示的那个瓶身特意做了底部的防滑凸点，放在汽修店的水泥地面上不会轻易滑动，底部的凹槽深度留了5mm，堆码的时候上层瓶的凸起刚好能卡进下层的凹槽里，运输的时候不会晃倒。渲染的时候给瓶身用了半哑光的PP塑料材质，粗糙度调到0.3，不会像高光塑料那样显得廉价，标签区域做了局部的亮面处理，和瓶身的质感形成反差，能让品牌标识更醒目。不同配色的瓶身对应不同的油品定位，深灰款是全合成机油、浅绿款是半合成、红色款是矿物油，终端陈列的时候消费者隔着老远就能靠颜色区分品类，不用凑上去看小字说明。整个模型的壁厚统一做了2mm，把手位置因为受力大，局部加厚到2.8mm，注塑的时候不会出现缩痕，吹塑工艺也能适配这个壁厚参数，不用做太多后期调整。
