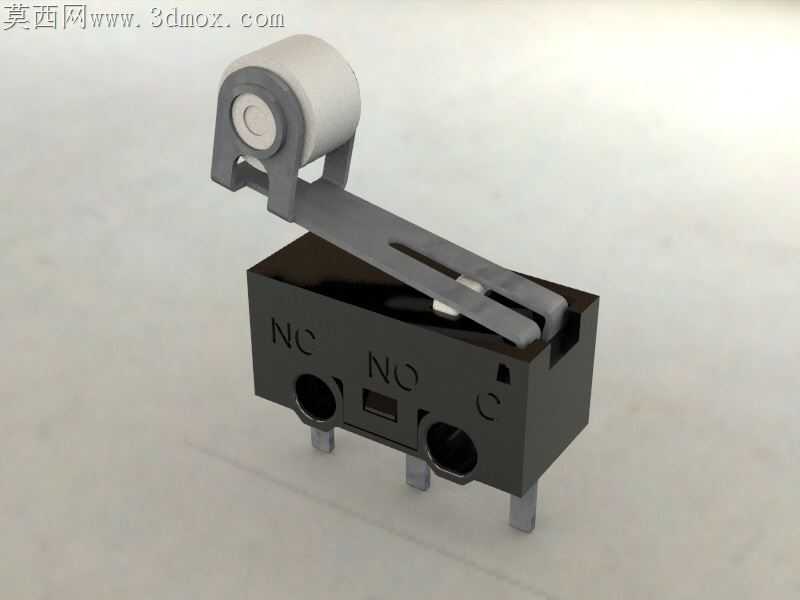

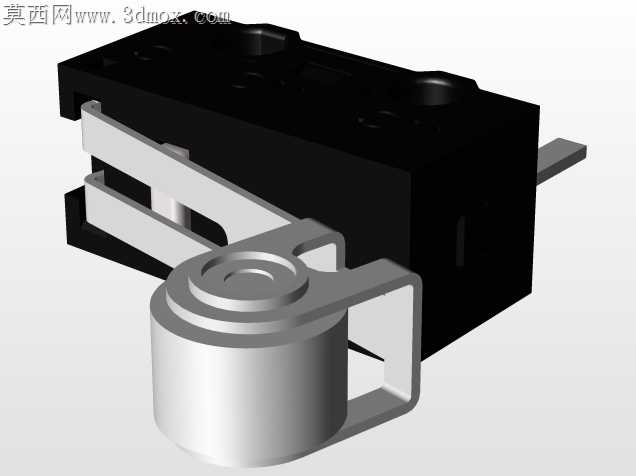

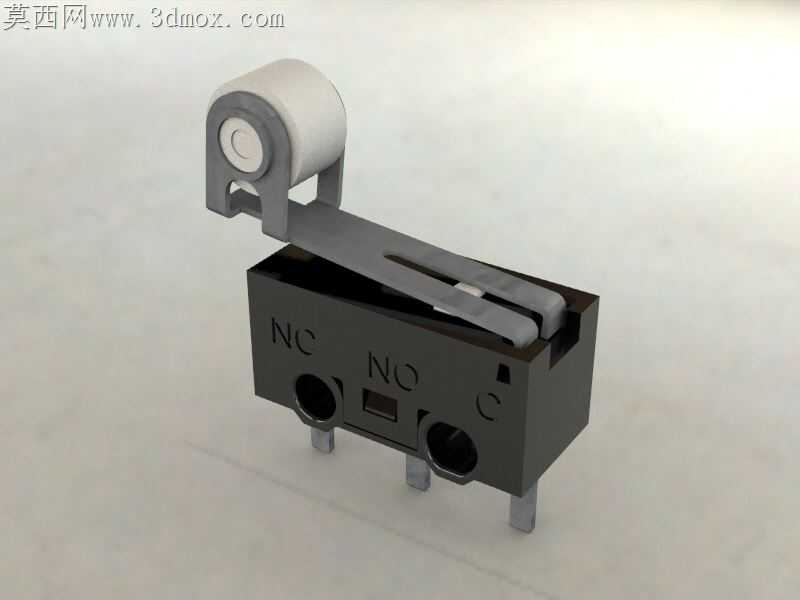

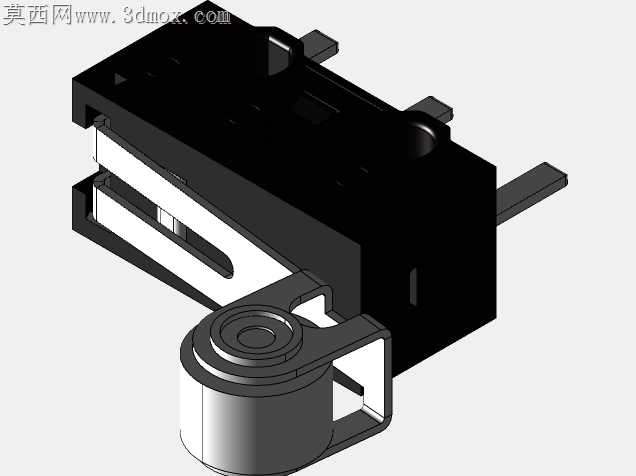

带滚轮杠杆式小型微动开关结构设计

小尺寸带滚轮杠杆的微动开关，在消费电子、小型工控设备里用量极大，但很多量产版本容易出现滚轮卡滞、杠杆回弹不到位、引脚焊接受热变形的问题，根源就在结构细节的公差匹配没做足。滚轮和杠杆的铰接位置，不能做满尺寸的轴孔配合，要预留0.02毫米的径向间隙，同时在轴孔内侧做一圈0.1毫米深的储油微槽，哪怕是干摩擦工况下，也能靠装配时填的少量硅脂维持上万次按压的顺滑度，不会因为塑料件的细微磨屑堆积出现滚轮转不动的情况。杠杆臂的厚度不能均匀做0.8毫米，靠近铰接端的位置要做0.1毫米的局部加厚，往滚轮端逐渐收薄，既保证按压时的力反馈足够清脆，又不会因为长期反复按压出现臂身塑性变形，导致触发行程偏移。阀体外壳的两个安装孔，孔位周边要做0.3毫米高的凸台，贴装到PCB板上的时候，凸台能顶住板面，避免焊锡流进壳体内部卡滞内部弹片，引脚伸出壳体的位置要做一圈锥形的封胶槽，过波峰焊的时候阻焊剂不会顺着引脚缝隙渗进开关内腔。常开常闭的静触点位置，要和动触点的接触轨迹做0.05毫米的偏置，每次按压触发时动触点会有细微的横向擦拭动作，能磨掉触点表面因为通断打火产生的氧化层，不会用久了出现接触电阻过大的问题。滚轮外层的白色塑料件不能用和杠杆同材质的硬塑料，要选带轻微自润滑性的POM材质，压合到滚轮内芯的时候要做周向的防滑滚花，避免滚轮和内芯出现相对滑动空转。壳体上印的NC、NO标识，要做0.15毫米深度的凹刻，不要用丝印，长期在有油污或者粉尘的环境里使用也不会磨掉标识，方便现场接线调试。开放式和封闭式的版本共用同一套内部弹片组件，只需要更换上盖的密封结构就能切换防护等级，不用重新开整套内部零件的模具，能大幅压缩量产的零件备货成本。引脚的根部要做小圆角过渡，不要做直角，插件焊接的时候能减少应力集中，不会因为PCB板的细微形变把引脚掰断。
