自制丙烷燃气户外烧烤架结构设计

户外自制烧烤设备最容易被忽略的是焊接变形带来的装配错位问题，这款以50加仑密封桶为主体改造的丙烷烤架，在结构设计阶段就针对薄金属桶身焊接易形变的痛点做了针对性的结构补强。桶身作为储烟与烤制的核心腔体，切割开口后原本的环形结构刚度会下降30%以上，直接焊接侧边置物木板的固定支架时，很容易因为局部热输入过大导致桶身圆度失准，后续安装端盖、温度表、把手时都会出现配合缝隙漏烟的问题。设计时在桶身切割开口的边缘预先焊接了一圈1.5mm厚的扁钢加强圈，不用额外增加过多重量，就能把焊接变形量控制在0.8mm以内，保证端盖闭合时的密封性能。

底部的移动车架没有采用常见的方通满焊结构，而是用角铁做了分段式的螺栓连接点位，考虑到户外使用时经常需要在露台、草地之间转移，满焊结构一旦遇到磕碰变形很难校正，分段螺栓连接的结构在轮架、燃气罐托架、置物台支撑几个受力集中的位置，都预留了2mm的装配调整间隙，就算长期使用出现金属疲劳形变，只需要松开对应位置的螺栓就能重新校正车架平整度，不用整体切割返修。燃气罐的固定位特意做了下沉式的托架结构，没有把气罐直接绑在车架平面上，下沉3cm的限位边能避免移动时轮子压到障碍物产生颠簸，导致气罐移位拉扯燃气软管，从根源上降低燃气泄漏的隐患。

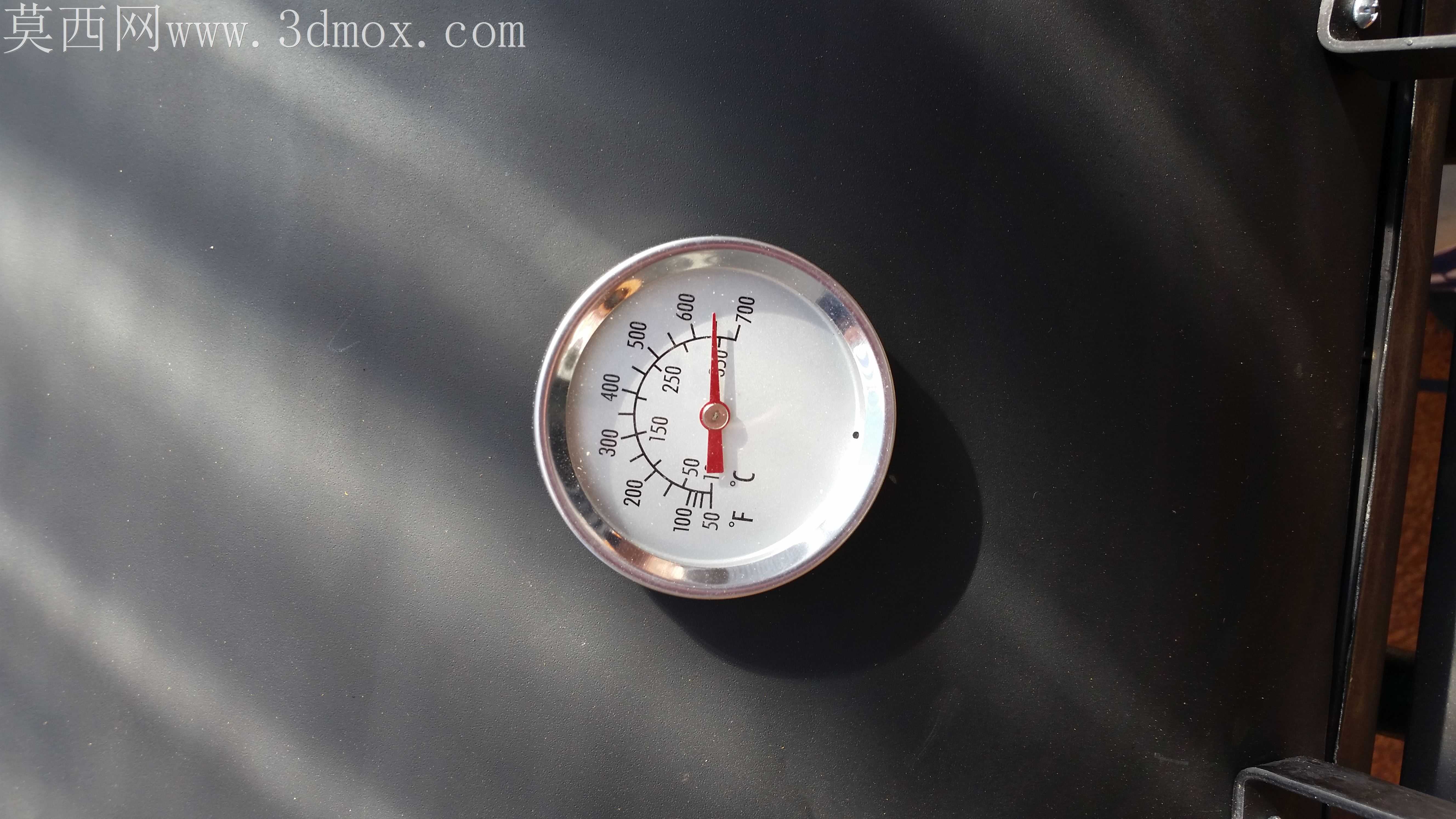

侧边的木质置物台没有直接贴在金属桶身上，中间预留了1cm的空气隔热间隙，金属桶身长时间烤制时表面温度会超过120℃，如果木板直接贴合，很容易因为长期高温烘烤出现干裂碳化，预留的空气层能形成自然对流散热，让木板接触面的温度稳定在50℃以下，延长木质配件的使用寿命。桶身上的温度表安装位做了内凹的焊接凸台，不是直接在桶壁上打孔拧入，凸台结构能让温度表的探测端刚好伸入腔体内部的热循环区域，不会被桶壁的金属导热影响测温精度，同时凸台和温度表之间加了耐高温的密封垫片，避免烤制过程中油烟从安装缝隙溢出。

把手的安装位置特意避开了桶身的热对流路径，固定支架做了向外延伸的折弯结构，让木质把手和桶身的距离保持在8cm以上，就算长时间高温烤制，把手表面的温度也不会超过人体触感能接受的范围，不用额外包裹防烫材料就能直接开合端盖。底部的两个脚轮选用了带刹车的万向轮，安装位置没有放在车架的最外端，而是向内收了5cm，在露台木质地板上移动时不会刮蹭到地板边缘的凸起，停靠时踩下刹车就能牢牢固定位置，不会因为地面轻微倾斜出现溜动。整个结构没有多余的装饰性部件，所有焊接点位都做了圆角打磨处理，避免户外使用时尖锐的焊渣边角划伤使用者，每一处结构设计都围绕户外使用的实际工况做了取舍，没有追求过度的轻量化，也没有冗余的笨重结构，刚好满足家庭户外烤制的使用需求。
