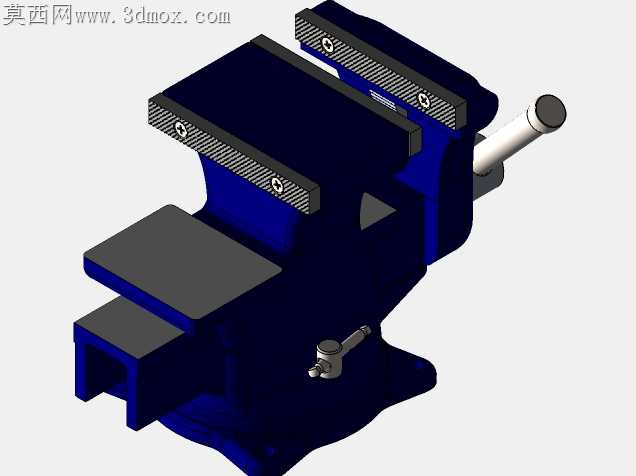

工业级重型台虎钳精细化三维结构设计

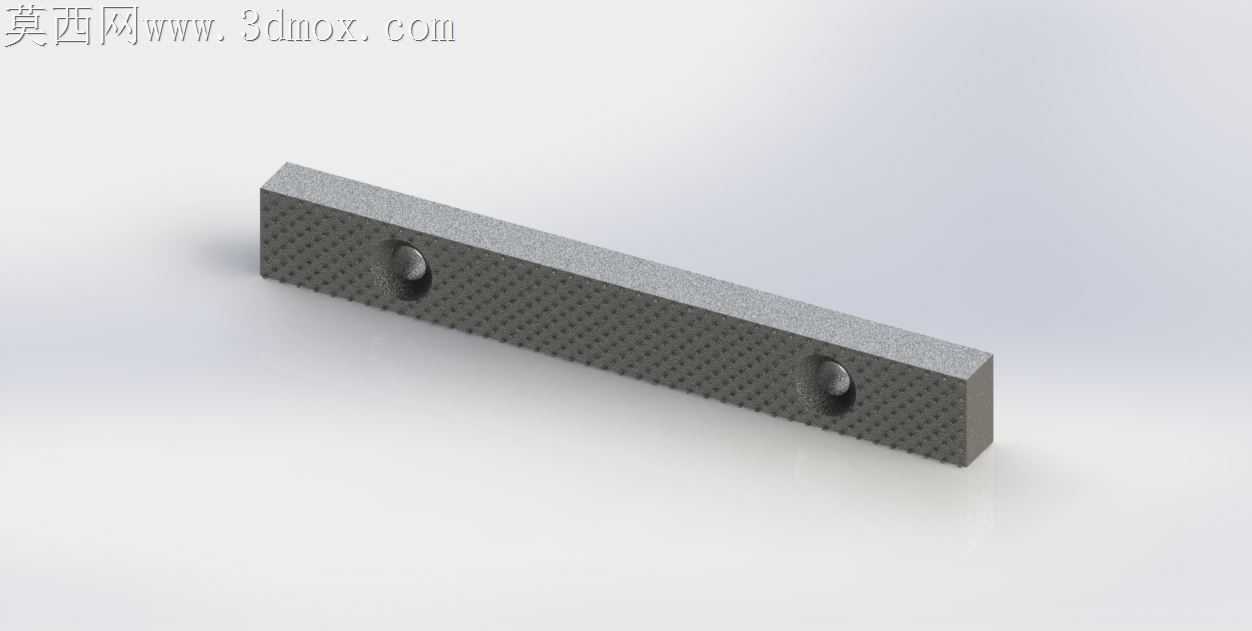

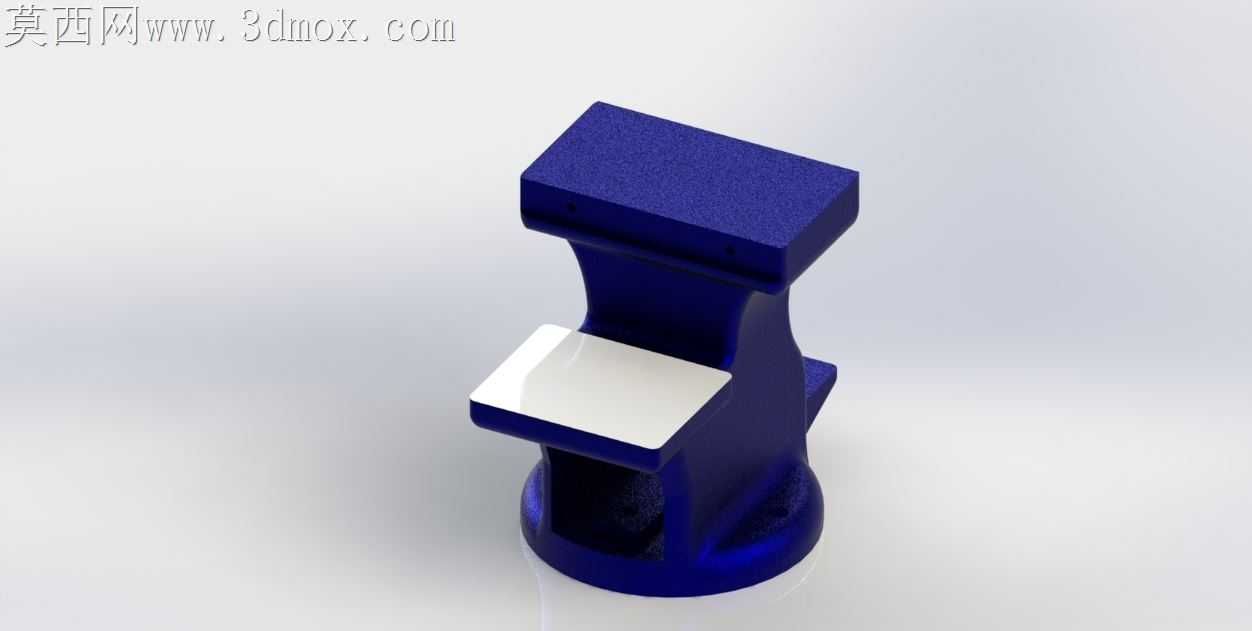

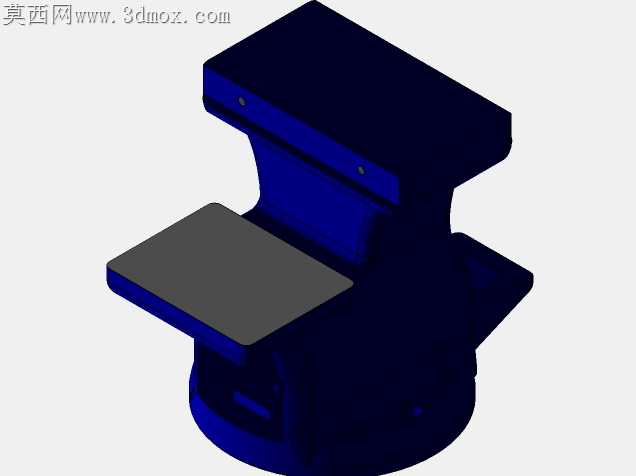

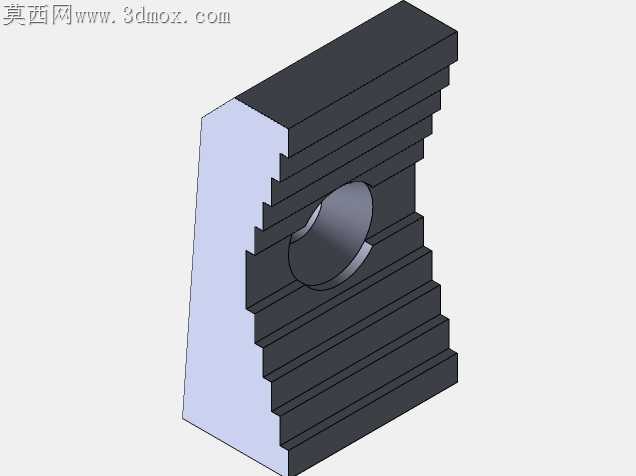

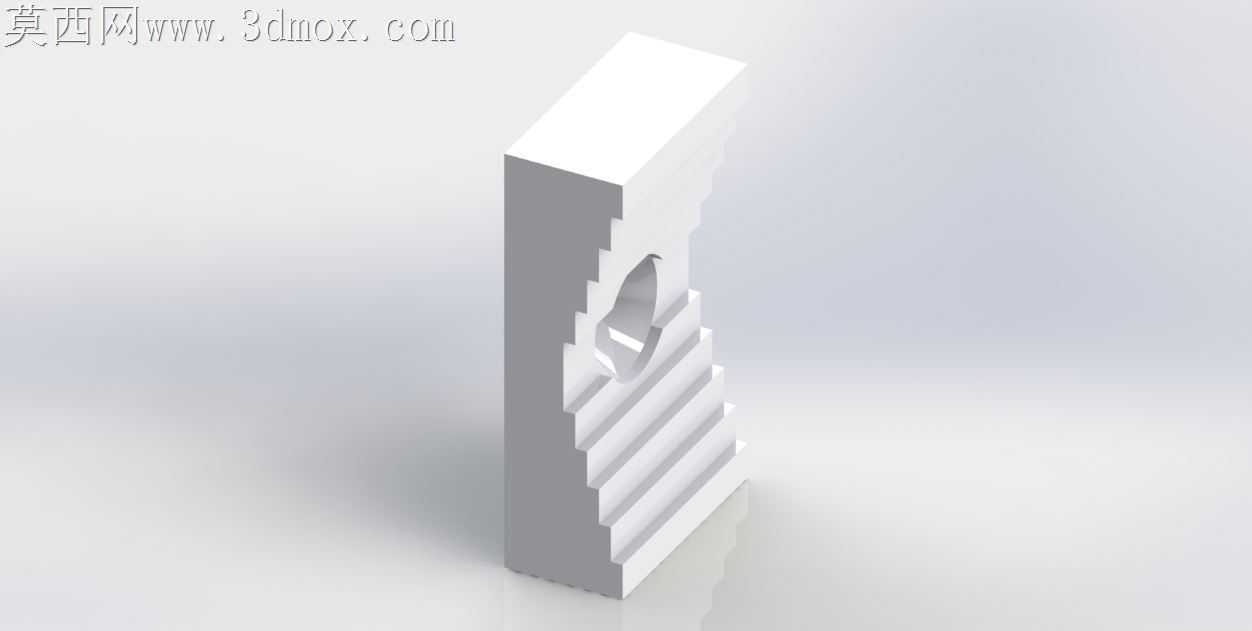

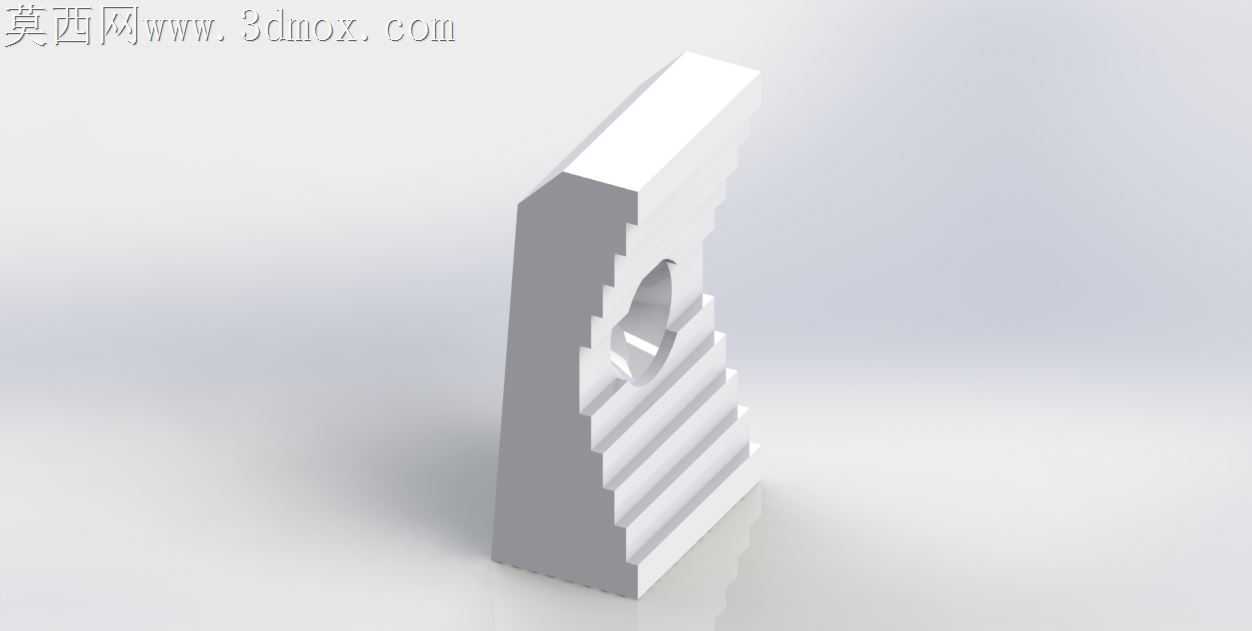

做这个台虎钳模型的时候，我特意从装配逻辑视角切入，毕竟台虎钳是钳工工位上最吃配合精度的工装，要是装配关系做虚了，模型再好看也没实际参考价值。一开始画固定钳身的时候，我没急着拉凸台切槽，先把钳口的安装基准面定死，毕竟两个钳口的平行度是整个虎钳夹紧精度的核心，要是一开始基准偏了，后面丝杆、活动钳身装上去全是歪的。钳口板上的防滑齿我没做那种密密麻麻的夸张纹理，实际工业用的虎钳齿距都是有标准的，太密了夹软金属容易压伤工件，太疏了夹紧硬材料容易打滑，我特意对照实物齿距做了阵列，还在齿根做了微小的圆角，避免建模里出现应力集中的锐角，也更符合实际加工的工艺特征。

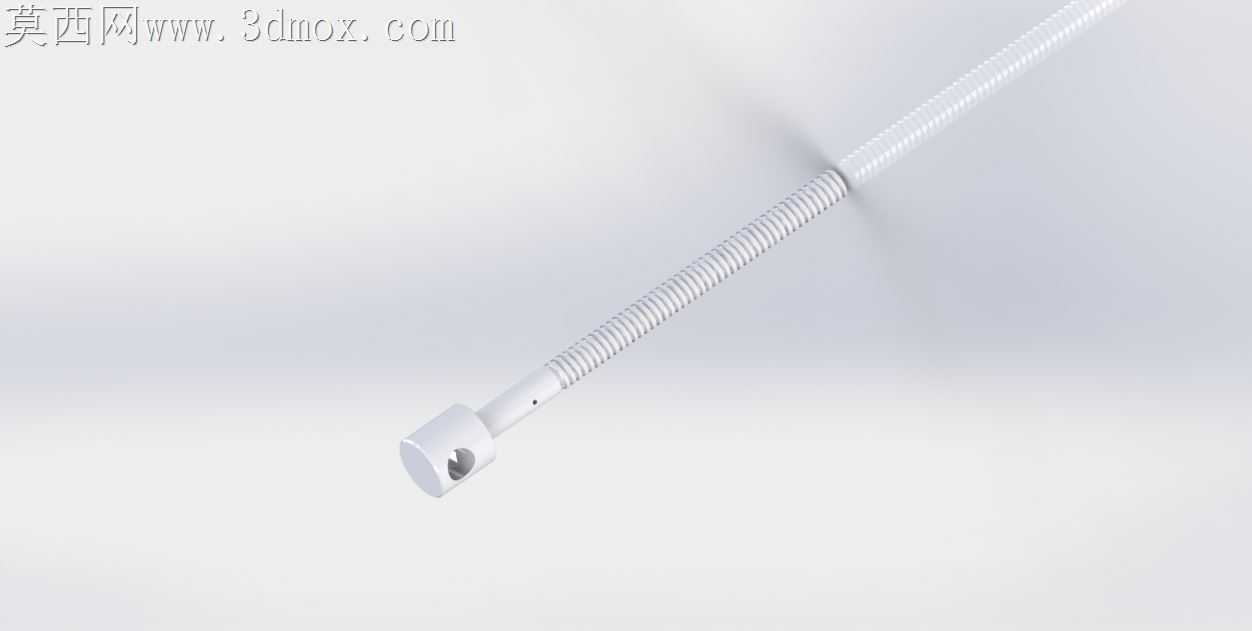

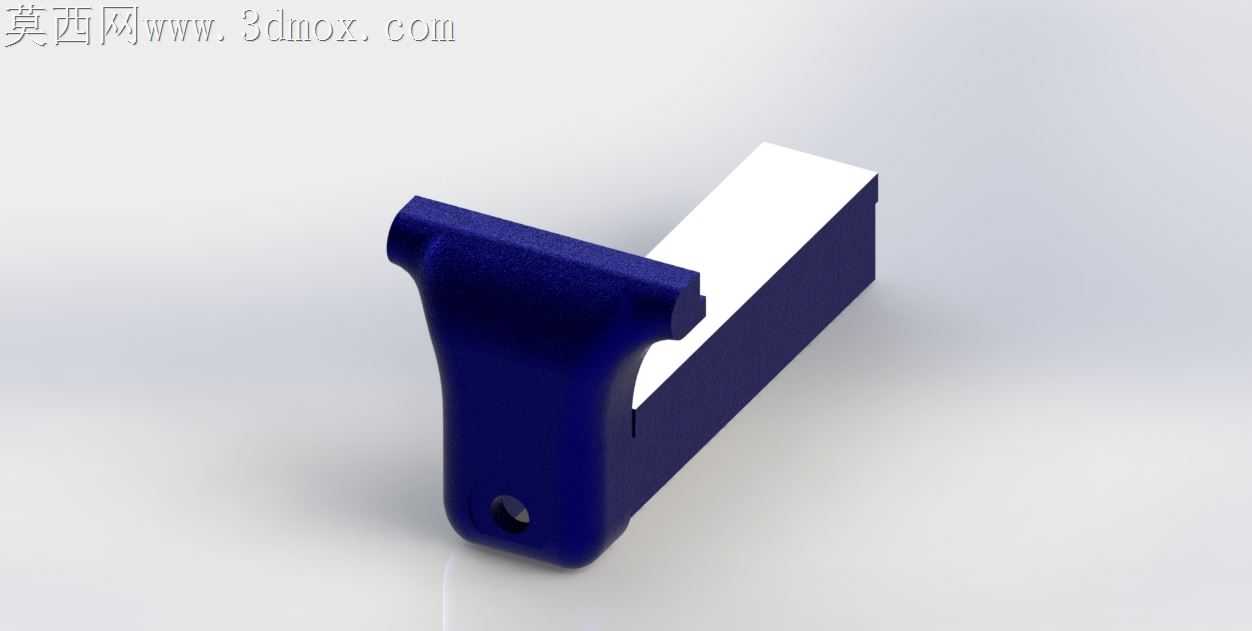

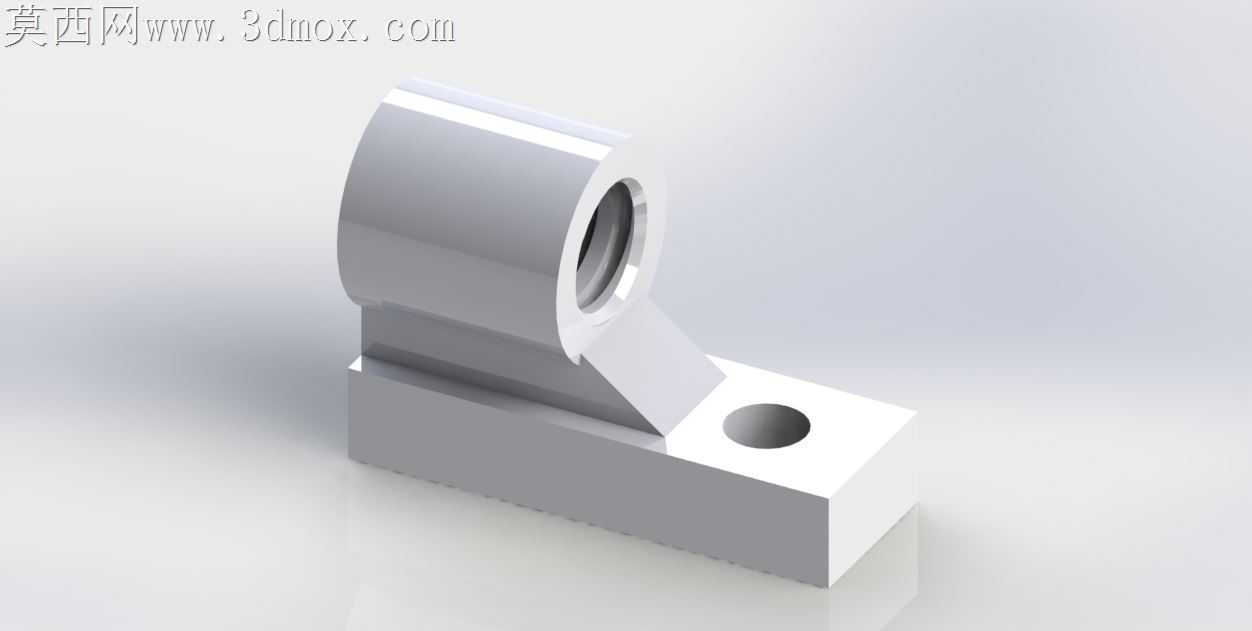

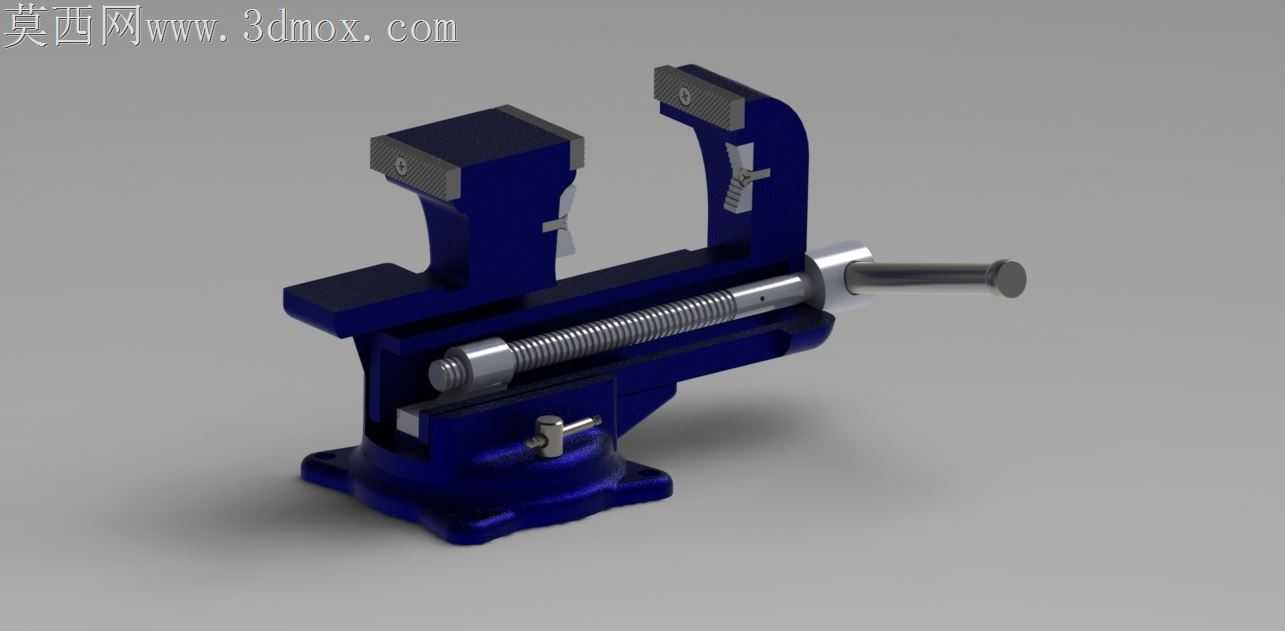

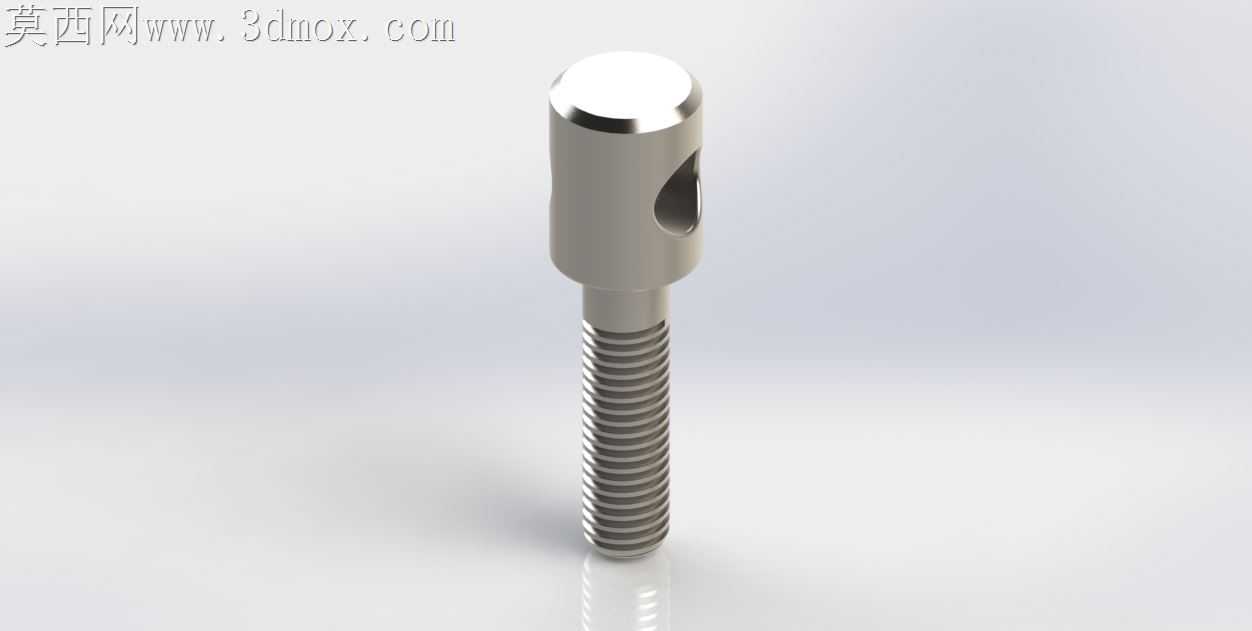

活动钳身和固定钳身的滑动配合部分我卡了很久，一开始直接做了平面贴合，转起来总觉得发涩，后来才想起实际虎钳的导轨面是有间隙调整结构的，我在固定钳身的导轨侧面加了可调塞铁的结构，还把配合间隙留到了实际装配的公差范围对应的模型间隙，转活动钳身的时候能顺着导轨顺滑移动，不会出现卡滞或者晃荡的情况。丝杆部分我没直接调用标准件库里的现成丝杆，特意把丝杆和活动钳身连接的开合螺母结构做了出来，还有端部的锁紧挡圈、摇把的插销连接，这些小细节要是省了，整个装配逻辑就断了，别人看模型根本不知道丝杆转的时候怎么带动活动钳身进给。

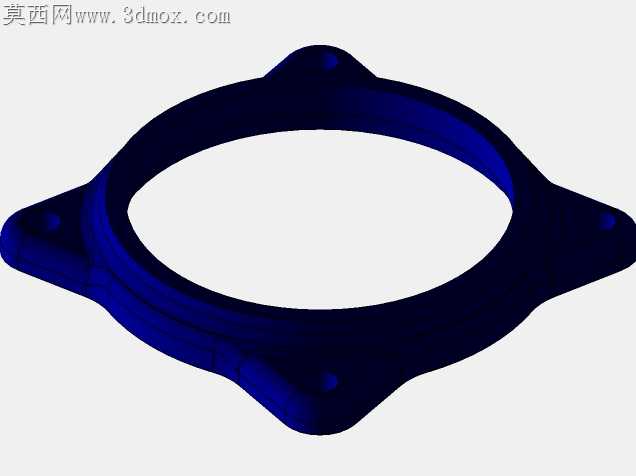

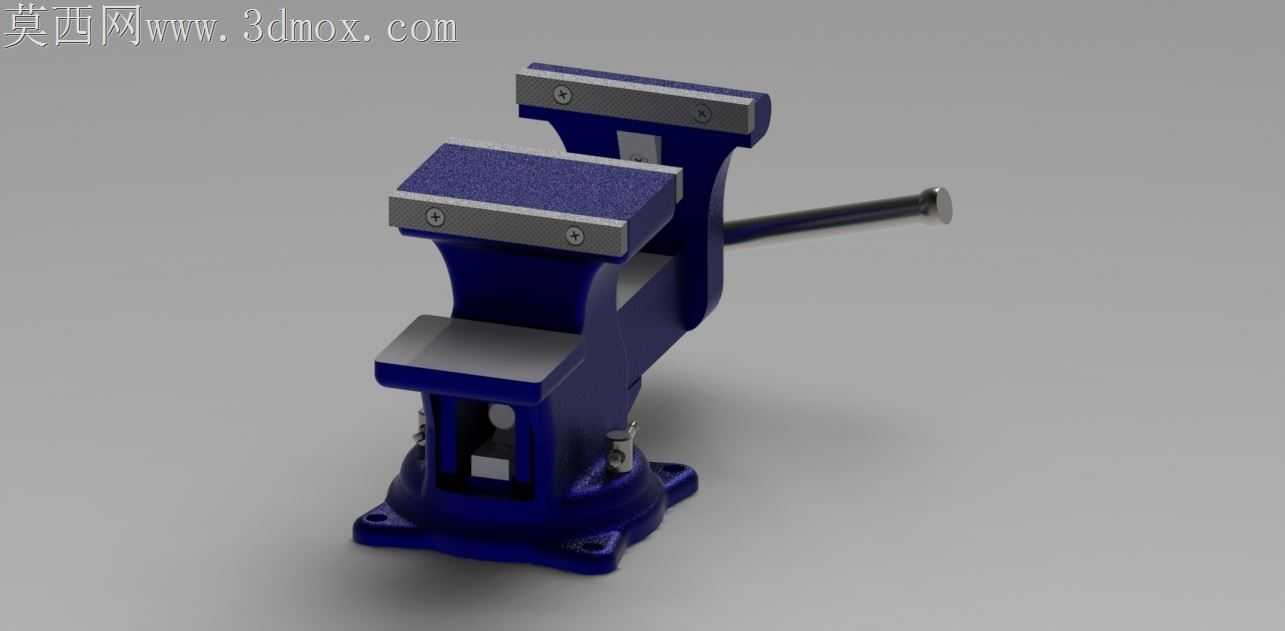

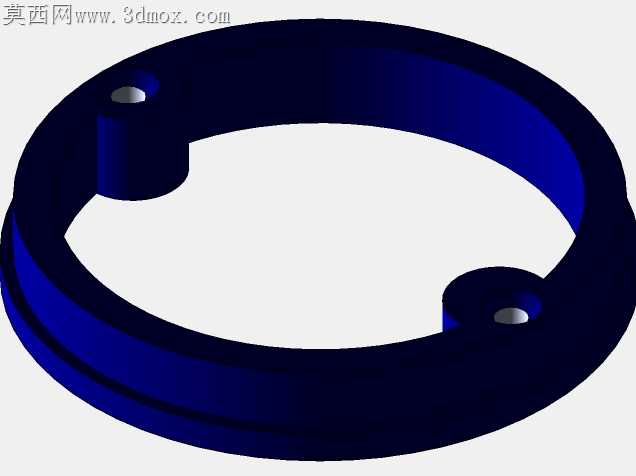

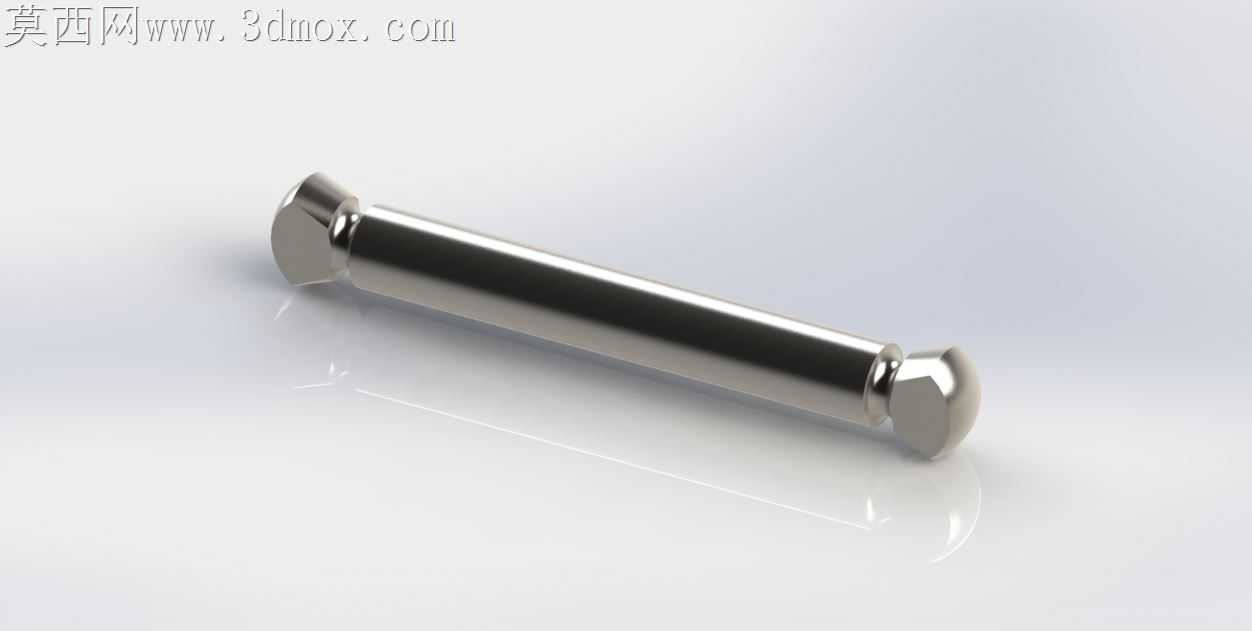

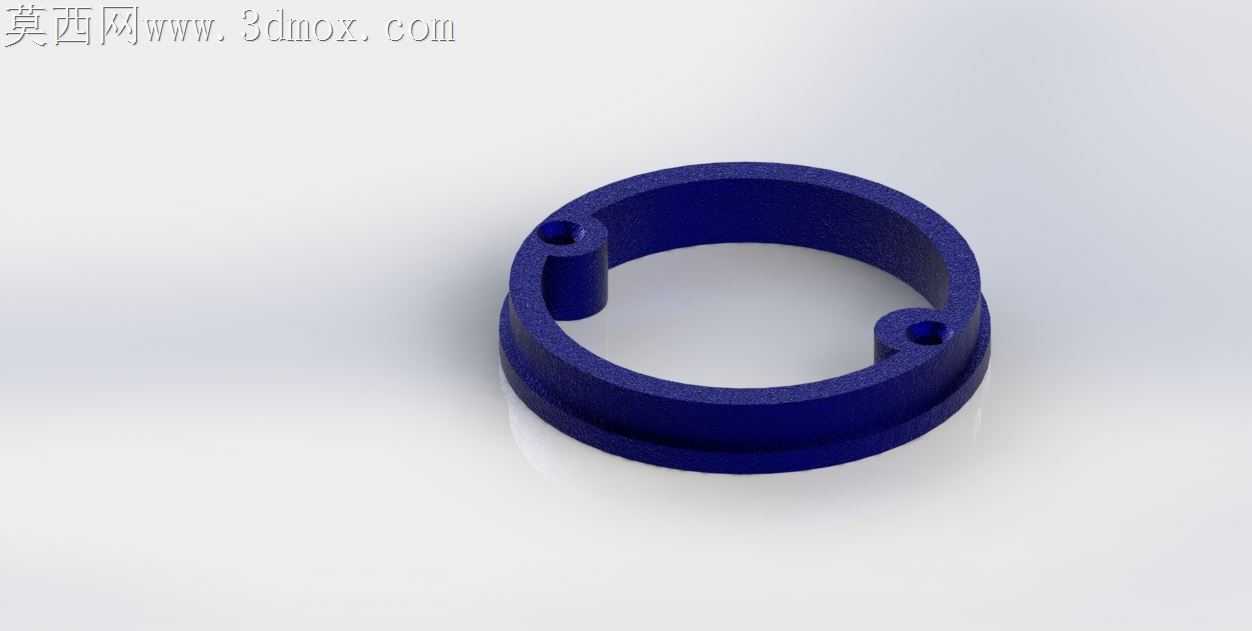

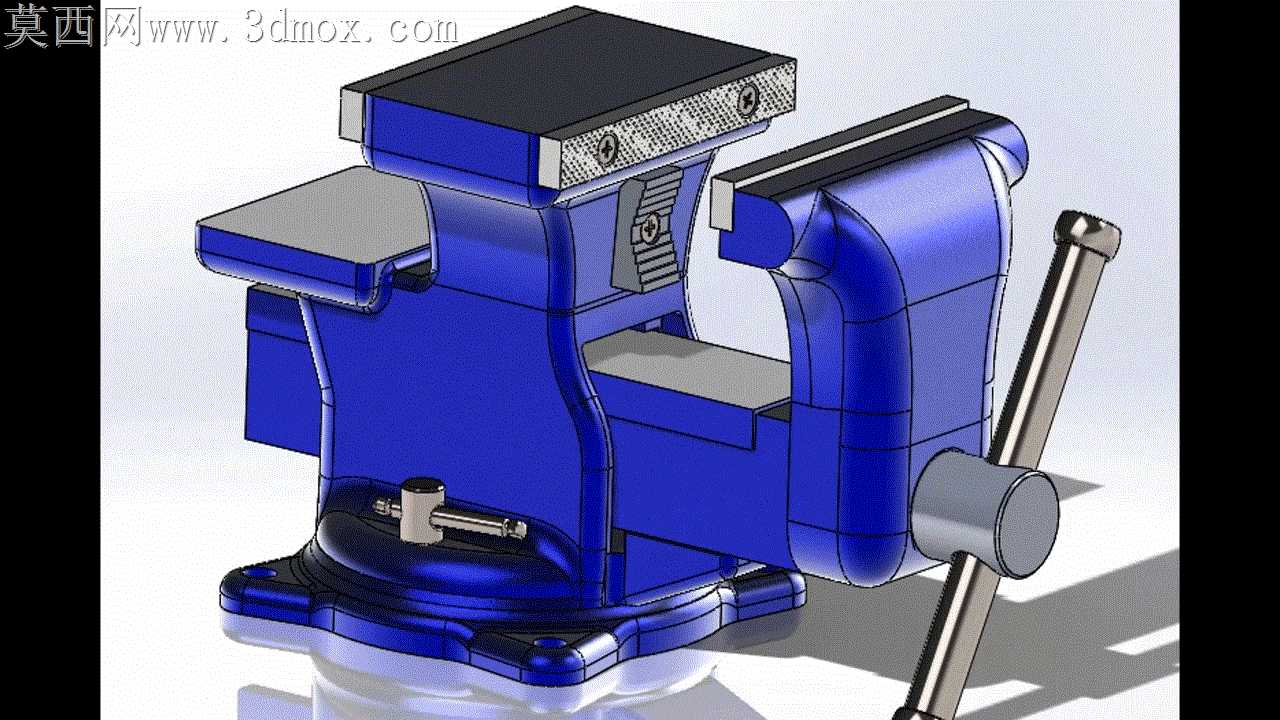

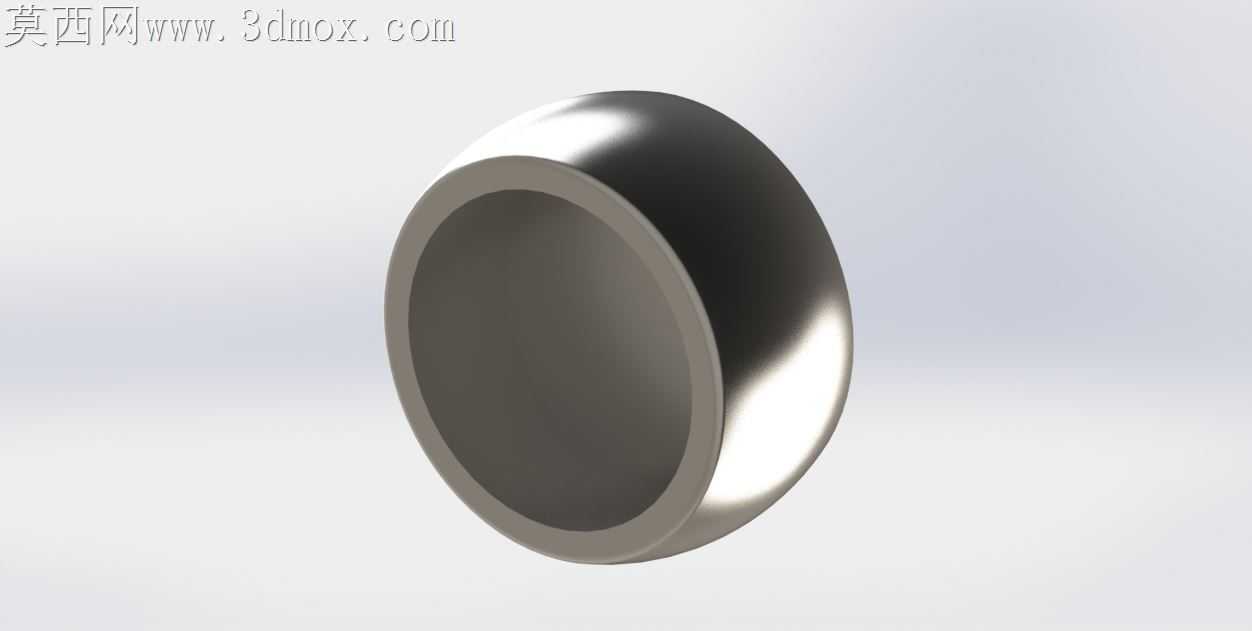

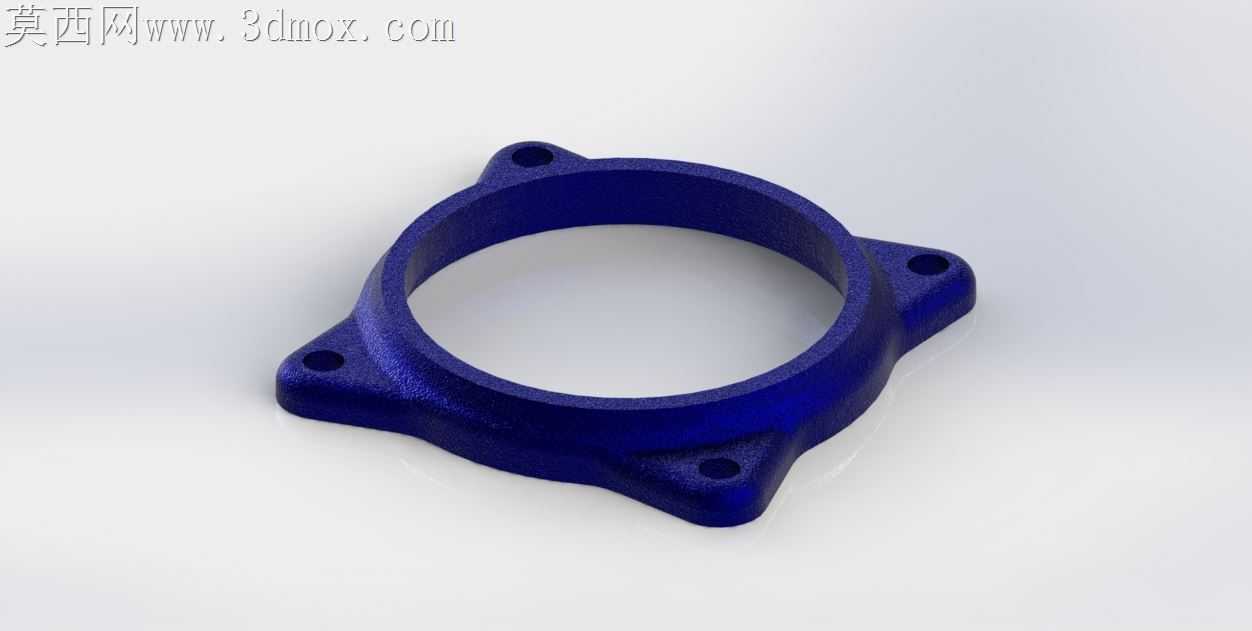

底座部分我做了可旋转的转盘结构，还有三个固定安装的螺栓孔，转盘上的锁紧手柄我特意做了偏心锁紧的结构，不是那种随便放个杆当样子，转到底盘角度的时候，偏心轮能真正压死转盘实现锁紧。砧台部分我做在固定钳身的后侧，表面做了轻微的锻打纹理质感，毕竟实际虎钳的砧台是用来敲打工件的，不会是光溜溜的镜面效果。材质调试的时候我给钳身用了喷塑蓝的金属漆，特意调了点细微的颗粒质感，不是那种亮得发假的塑料蓝，钳口板、丝杆、摇把这些受力件用了发黑钢的材质，手柄的握球部分做了镀铬的高光反射，光影打上去的时候，能分清不同部件的材质区别，不会整个模型都是同一种金属质感。

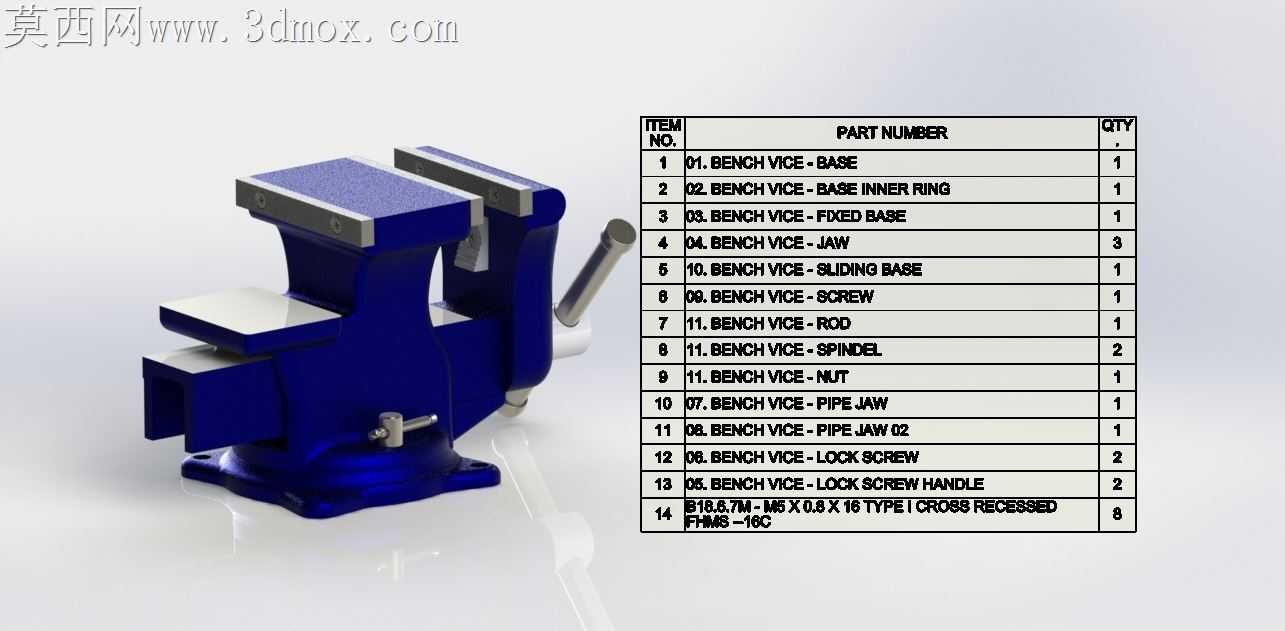

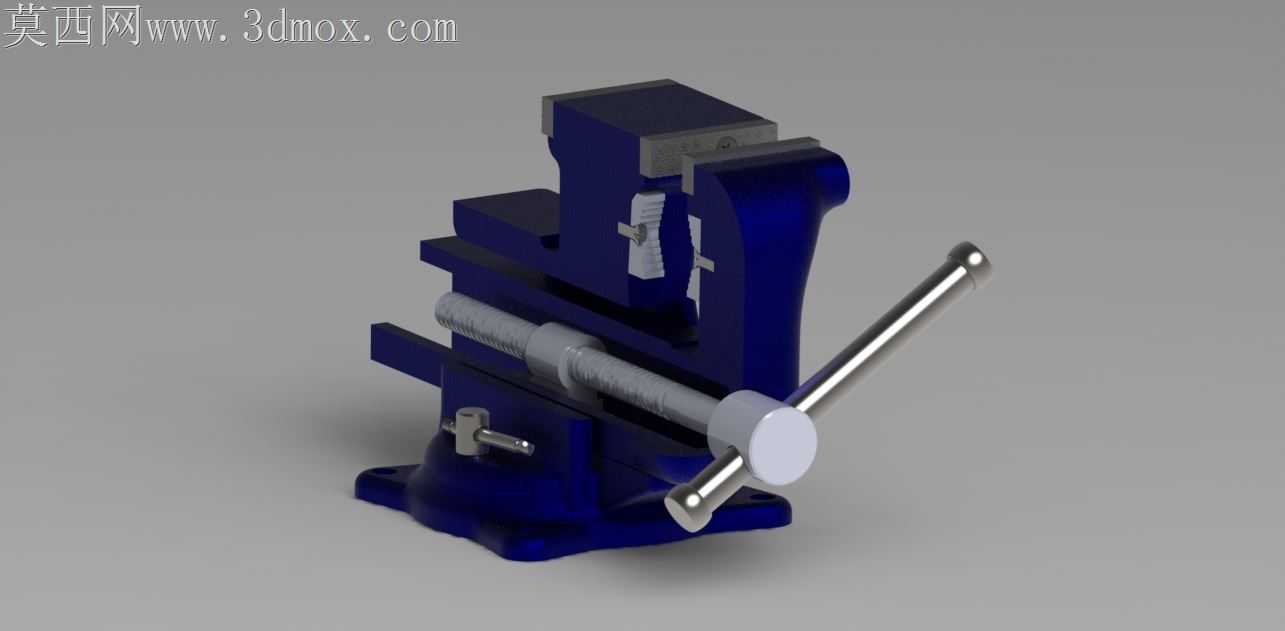

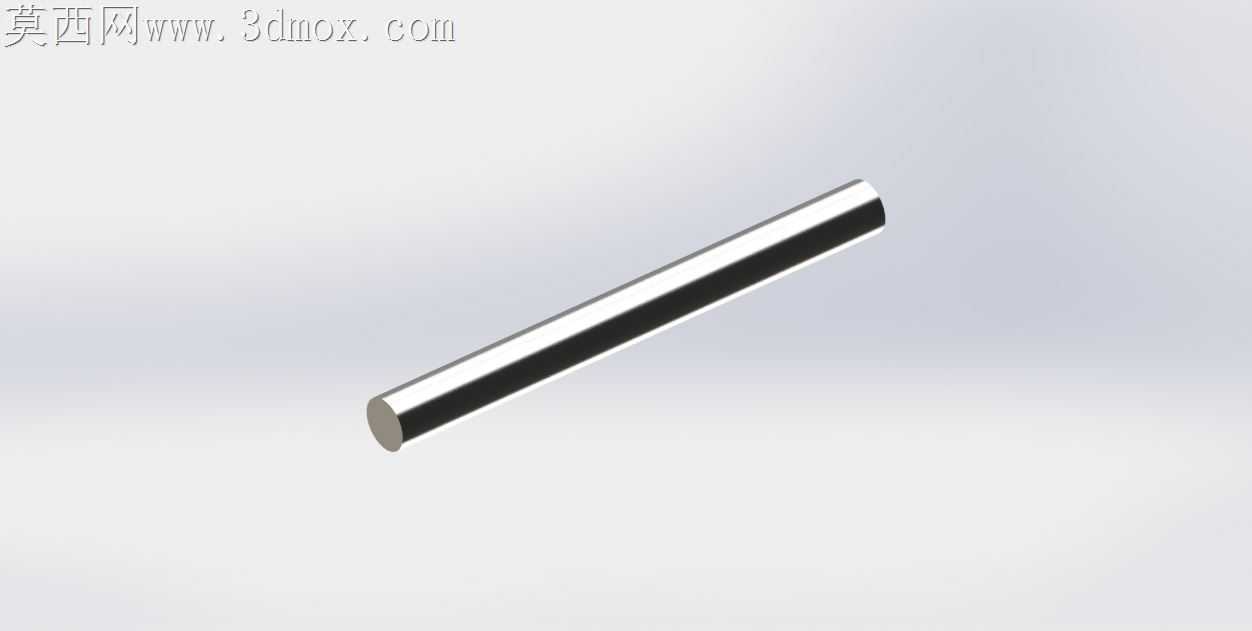

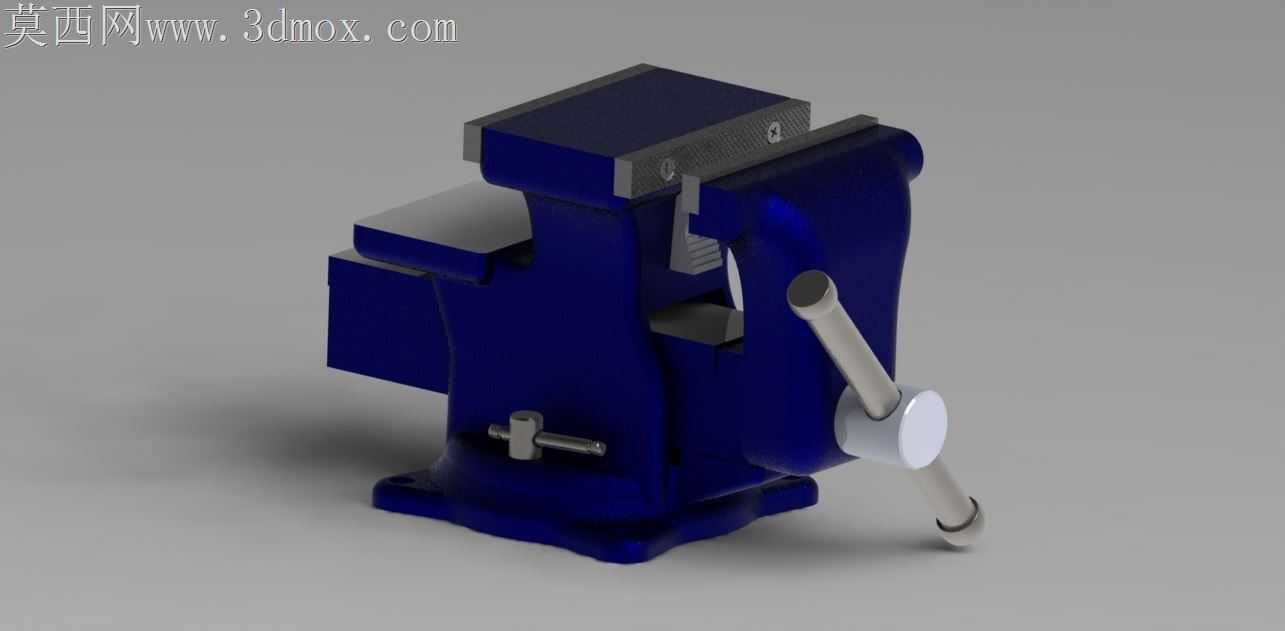

做的时候我还特意把所有配合关系都设成了实际装配的约束，钳口板和钳身是螺钉连接的重合配合，丝杆和固定钳身是同轴心加轴向限位，活动钳身和导轨是滑动配合，摇把和丝杆是同轴加插销的限位，整个模型转起来的时候能模拟实际虎钳的开合动作，不是一堆零件堆在一起的死模型。那些容易被忽略的小细节我也没省，比如钳身底部的排屑缺口，固定钳身上的安装螺栓沉头孔，摇把端部的防脱滚花，这些细节加进去之后，整个模型的真实感一下子就上来了，不管是用来做教学演示，还是做工装设计参考，都能直接对应到实际的虎钳结构，不会出现和实物脱节的问题。
