工业L型加强支撑定位机器块结构

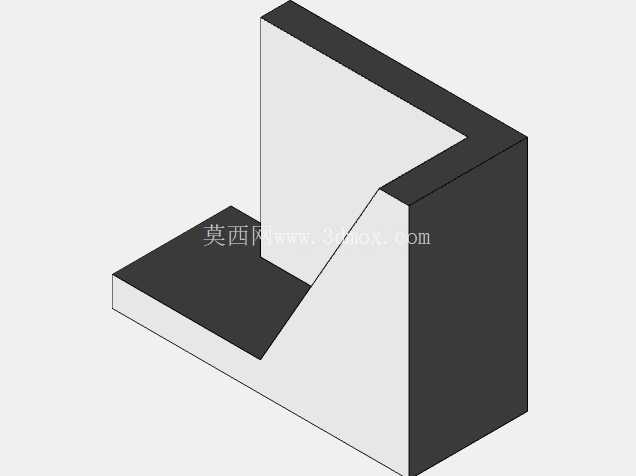

在工业自动化生产线、工装夹具搭建以及专用设备的机架装配环节，这类L型带斜向加强的块状构件是十分常见的基础承载零件，日常接触的各类非标设备组装、工位治具制作场景里，它的使用频率远超很多复杂传动件。不同于普通的直角拼接块，这个构件在垂直立板和水平底板的衔接处做了一体化的斜向过渡加强结构，从受力角度来看，这种结构能直接抵消立板受侧向载荷时产生的弯矩，避免直角连接处出现应力集中导致的开裂或者形变，很多现场装配的工人都有过经验，普通无加强的直角块在长期承受侧向推压、或者上方搭载较重的检测元件、导向组件时，用不了几个月衔接处就会出现细微的形变，导致搭载的部件位置偏移，后续校准要耗费大量时间，而这种带一体化斜撑的结构，能把立板承受的载荷顺畅传递到底板的整个安装面，受力路径更短，应力分布更均匀，长期使用的形变量能控制在很小的范围内。

从实际安装边界来看，这个构件的水平底板部分预留了足够的安装孔位布局空间，底板的厚度经过了针对性设计，既不会因为过薄导致锁紧安装螺栓时出现板面翘曲，也不会因为过厚占用过多的垂直方向安装空间，垂直立板的安装面做了完整的平面度处理，表面粗糙度能满足普通导向件、检测传感器、小型气缸等元件的直接安装要求，不需要后续再做二次铣削加工，能减少现场装配的加工工序。斜向的加强筋部分没有做多余的凸起或者镂空，一方面是为了保证加强结构的刚性，另一方面也避免了积尘、积切削液的问题，在机加工工位周边使用的时候，切屑和切削液能顺着斜面自然滑落，不会在结构缝隙里堆积，日常清理维护十分方便。

设计这类构件的时候，首先要考虑的是实际搭载的载荷方向，如果立板主要承受垂直向下的载荷，斜撑的倾斜角度可以适当放缓，如果主要承受水平方向的侧向推力，斜撑的厚度就要对应增加，这个模型的斜撑角度取了比较通用的45度左右的过渡，兼顾了两个方向的承载能力，能适配大多数通用工装的使用需求。构件的所有棱边都做了小尺寸的倒角处理，不是尖锐的直角，一方面是避免装配的时候划伤操作人员，另一方面也能消除热处理或者加工过程中棱边的应力集中点，提升零件的整体使用寿命。在实际选型使用的时候，要注意核对底板的安装孔距和设备机架的铝型材或者钢板的孔位对应关系，立板的安装面要和需要搭载的元件的安装尺寸匹配，这个构件的整体尺寸属于中小型的支撑块，适合搭载重量在5公斤以内的各类工业元件，比如小型的光电传感器安装支架、流水线的挡停块、工装的侧向定位块等等，不适合作为大吨位设备的主承载支撑件使用。

很多刚入行的结构设计人员在做这类支撑块的时候，容易犯的错误是要么把整体尺寸设计得过于笨重，浪费材料和安装空间，要么为了减重过度削减加强筋和底板的厚度，导致零件刚性不足，使用过程中出现震颤，这个模型的壁厚设计取了比较合理的比例，底板厚度和立板厚度保持一致，斜撑的厚度和主体壁厚匹配，没有出现局部壁厚突变的情况，不管是采用整块钢材铣削加工，还是采用铸造工艺批量生产，都能很好的控制加工变形，不会因为壁厚差过大导致铸造的时候出现缩孔、或者铣削的时候出现让刀形变。在装配的时候，底板和安装基面之间要保证贴合平整，如果基面存在平面度误差，可以在锁紧螺栓的时候配合薄铜片调整，避免强行锁紧导致构件本身出现内应力，影响后续的使用精度。立板上安装元件的时候，螺栓的锁紧扭矩要符合对应规格螺栓的扭矩要求，不要过度锁紧导致立板出现向外的形变，尤其是安装带振动的元件比如小型振动器、气动马达的时候，可以在安装面之间加薄橡胶垫减震，能进一步延长构件的使用寿命。
