带安装凸耳圆形网格过滤筛板结构设计

　　这款圆形网格筛板构件，核心应用场景集中在物料筛分、流体过滤类工业设备中，常见于粮食加工分选生产线的振动筛单元、化工流体管路的前置过滤段、小型熔炼设备的金属液渣滤除工位，也可配套在小型通风设备的进风口做初效拦截使用。从结构设计逻辑来看，整体采用圆形主体轮廓，是为了适配多数圆形腔体、圆形管路的安装对接需求，避免方形构件在圆形安装位出现的边角密封盲区，同时圆形结构在承受流体或物料的正向冲击时，应力可以沿圆周方向均匀分散，不会出现方形构件边角处的应力集中问题，长期受交变载荷作用下不易出现结构开裂变形。

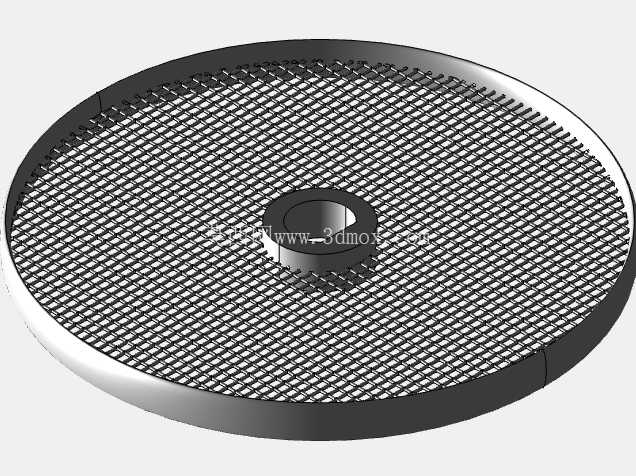

　　主体的网格区域采用等间距正交格栅设计，格栅的筋条宽度与网孔尺寸经过匹配性设计，既保证足够的通流/过料面积，减少物料或流体通过时的阻力损失，又能保证筋条自身的结构强度，在承受物料冲击、流体压力时不会出现筋条弯折变形。网格筋条采用等截面设计，在建模过程中通过阵列特征快速实现全区域网格排布，同时保证所有网孔的尺寸一致性，避免出现局部孔径偏差导致的筛分、过滤精度不达标问题。筛板外缘设置一圈加厚的围边结构，围边厚度大于网格筋条厚度，一方面作为整个筛板的结构加强框架，提升整体抗变形能力，另一方面围边的端面可以作为安装时的密封贴合面，保证安装后筛板与设备腔体之间无间隙，避免未经过滤/筛分的物料从侧边缝隙泄漏。

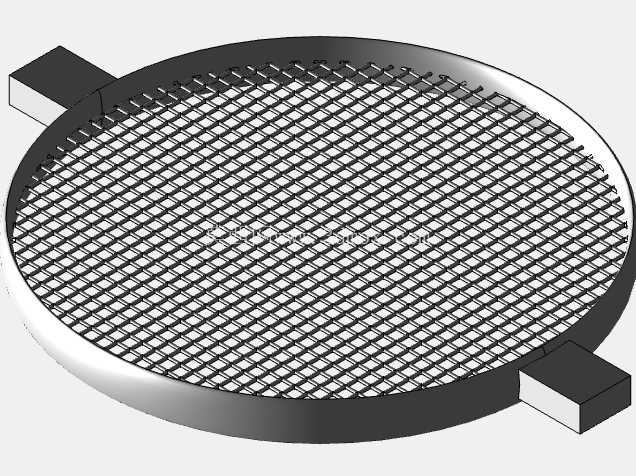

　　筛板对称设置的两个方形安装凸耳，是整个构件的安装定位结构，凸耳与主体围边采用一体化结构设计，避免焊接拼接带来的应力缺陷与安装精度误差，凸耳上可根据实际安装需求加工安装孔，通过螺栓压紧的方式将筛板固定在设备的安装位上，对称式的凸耳布局可以保证安装压紧力均匀分布，不会出现单侧压紧导致的筛板翘曲、密封失效问题。从安装边界来看，设计时需要重点匹配安装腔体的内径尺寸，保证筛板主体外径与腔体内径的配合间隙控制在合理范围，间隙过大会出现侧边漏料，间隙过小则会导致安装困难，甚至在热胀冷缩工况下出现筛板卡滞变形；两个安装凸耳的中心距需要与设备安装座的螺栓孔中心距严格对齐，凸耳的厚度需要匹配安装压块的压紧行程，保证安装后压块可以完全压实凸耳表面，不会出现松动。

　　在实际工况适配中，如果用于干物料筛分，网格筋条的边缘可以做微小的倒角处理，减少物料挂网堵孔的概率；如果用于流体过滤，尤其是带有一定腐蚀性的流体工况，可以在建模时预留表面处理的厚度余量，保证后续做防腐涂层处理后网孔尺寸仍符合精度要求；如果用于高温金属液过滤场景，筋条的厚度需要适当加大，同时在围边处设置微小的工艺圆角，减少高温下的热应力集中。整个构件的建模过程遵循参数化设计逻辑，网格间距、筋条厚度、围边宽度、凸耳尺寸都可以通过参数调整快速适配不同的工况需求，不需要重新搭建整体结构，大幅提升衍生设计的效率。在结构验证环节，可通过有限元模拟对筛板承受正向载荷时的形变情况进行校核，重点关注网格筋条交叉位置、凸耳与主体连接位置的应力值，确保在额定工作压力下结构形变量在允许范围内，不会出现筋条断裂、凸耳脱落的失效问题。
