长条形带安装孔压铸件结构设计

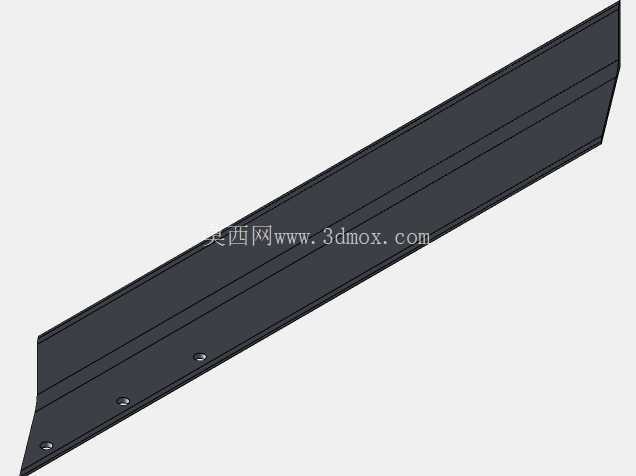

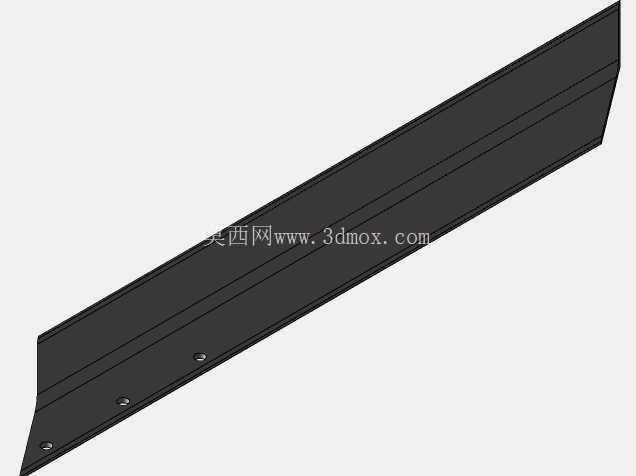

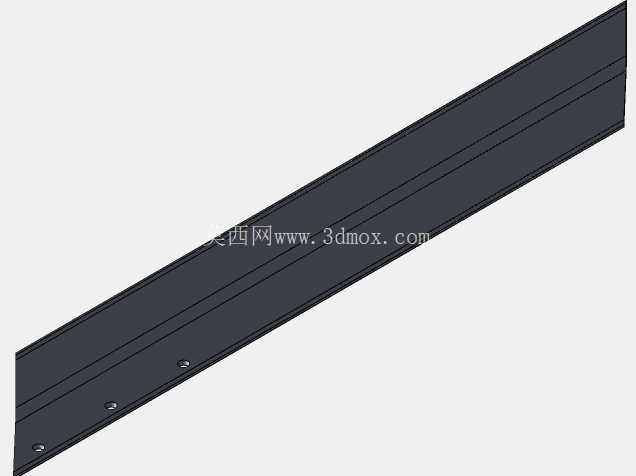

　　这款长条形压铸件的设计，最初是针对户外设备侧边防护与导流一体化的需求展开的，在户外光伏支架侧边导水、大型机柜侧边防撞导流这类场景里，传统的拼接式长条构件要么接缝处容易积水锈蚀，要么安装对位效率低，很难满足批量装配的一致性要求。从结构细节来看，构件整体采用等截面斜切端头设计，主体截面带有三道平行的纵向加强筋，筋高控制在主体板厚的2.5倍，既不会因为筋位过深导致压铸充型时出现卷气缺陷，也能在1.2米的总长度下，将构件的平面度变形量控制在0.8mm以内，避免长件常见的翘曲问题。

　　安装孔位采用沉头设计，孔位间距按照通用工业型材的安装孔距标准设置，相邻孔位的同轴度公差控制在0.1mm，安装时可以直接卡入预设的型材卡槽，不需要额外做对位调整，单根构件的安装时间能比传统拼接件缩短60%以上。端头的斜切角度是经过多轮场景验证确定的，30度的斜切角既可以在构件作为导流件使用时，让表面的积水顺着斜角快速排出，不会在端头位置形成积水区，也能在作为防护边使用时，避免直角端头对安装人员、过往运维人员造成剐蹭伤害。

　　设计过程中特意对壁厚做了均匀化处理，整体壁厚差控制在0.5mm以内，避免压铸过程中因为壁厚不均产生缩孔、冷隔缺陷，同时在加强筋与主体板的连接位置做了R1.5的圆角过渡，减少应力集中点，让构件在承受侧向冲击载荷时，不会在筋板连接处出现断裂问题。从安装边界来看，构件的总宽度为85mm，安装后突出安装基面的高度为22mm，不会占用过多的设备侧边空间，适配大部分户外机柜、光伏支架、大型输送设备侧边的安装空间要求，不需要对原有设备的安装基面做额外的切削改造。

　　在压铸工艺适配性上，这款构件的分型面设置在构件的背面，所有的安装孔、加强筋都可以通过动定模直接成型，不需要额外设置抽芯结构，能有效降低模具的加工复杂度，提升批量生产时的成型良率，浇口位置设置在构件的一端，采用侧浇口进料，金属液充型时可以顺着加强筋的方向快速填充整个型腔，减少充型末端的冷隔缺陷，溢流槽设置在斜切端头的位置，能有效收集充型过程中前端的冷金属与气体，进一步提升构件的成型质量。实际应用中，这款构件既可以单独作为侧边防护条使用，也可以多根拼接组成长距离的导流防护面，拼接时相邻构件的斜切端头可以自然对齐，接缝间隙控制在0.3mm以内，配合密封胶使用就能达到IP65的防护等级，满足户外设备的防水防尘要求。
