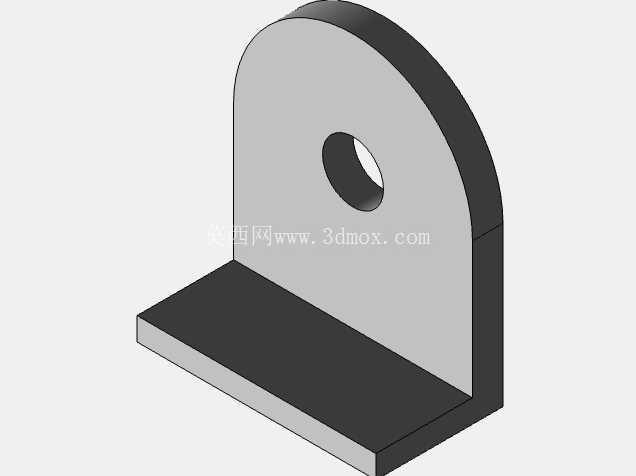

带底座单孔圆弧立式支撑连接结构件

这类带底座的单孔圆弧立式支撑件，在中小型设备的机架搭建、工装夹具的定位模块、输送线侧边的导向组件安装场景中十分常见，属于典型的通用型连接承载构件。从结构设计逻辑来看，底部采用矩形平板底座，核心目的是最大化安装接触面积，降低单位面积的压应力，避免安装基面出现局部压溃变形，底座的平面度公差一般控制在0.1mm以内，保证和安装基面贴合时不会出现翘曲间隙，减少紧固后的附加内应力。上部的圆弧立式立板，顶部做半圆过渡而非直角结构，一方面是消除直角处的应力集中效应，在承受侧向载荷时，圆弧过渡区的应力分布比直角结构低30%以上，能有效避免长期交变载荷下的疲劳开裂；另一方面圆弧轮廓也能减少安装操作时的尖锐边角磕碰风险，符合机械安全设计的基本要求。立板中心的通孔是核心功能位，主要用于穿装销轴、螺栓或者铰接轴，实现和其他活动构件、连接杆件的铰接或者紧固连接，孔的内壁一般会根据使用场景做不同处理，若是铰接场景会预留衬套安装余量，孔壁粗糙度控制在Ra1.6以内，减少铰接转动时的磨损；若是紧固场景则会根据螺栓规格做适配的公差设计，保证螺栓穿装后无多余旷量。

从安装边界来看，底座的四个边角位置预留了沉头安装孔位（图中未完全显示孔位细节，属于该类构件的常规设计），沉头深度匹配对应规格内六角螺栓的头部高度，保证螺栓安装后头部不突出底座平面，不会出现干涉问题。立板的厚度和底座厚度保持合理的比例关系，一般立板厚度为底座厚度的0.8-1.2倍，保证整体结构的刚度均衡，不会出现立板受载变形过大或者底座材料冗余浪费的问题。在实际选型应用时，需要重点核对三个核心尺寸参数：一是底座的长宽尺寸，确认安装基面有足够的空间布置该支撑件，同时底座长度要满足安装孔的孔距要求，保证紧固后底座的受力均匀；二是立板的总高度，也就是从底座安装面到立板顶部的垂直距离，这个尺寸直接决定了上部铰接点的安装高度，要匹配对应连接杆件的运动行程，避免运动过程中出现杆件和底座或者安装基面的碰撞干涉；三是中心孔的直径和孔中心到底座安装面的高度，这个尺寸直接决定了铰接点的回转中心位置，是连杆机构运动轨迹计算的核心基准，一旦尺寸偏差超过0.2mm，就可能导致整个连杆机构的运动轨迹出现偏移，出现卡滞、运动不到位的问题。

在设计建模过程中，这类构件的建模逻辑相对清晰，但有几个细节容易被忽略：首先是底座和立板的连接位置，需要做内圆角过渡，圆角半径一般不小于5mm，避免连接处的应力集中，很多新手建模时直接做直角连接，在做有限元应力分析时会发现直角位置出现明显的应力奇异点，实际使用中也容易在受冲击载荷时从连接处断裂；其次是中心孔的两端要做倒角处理，倒角大小一般为C1-C2，既可以去除孔口的毛刺，也能方便销轴或者螺栓的穿装，避免装配时刮伤零件表面的防锈涂层；另外如果是用于有相对转动的铰接场景，立板的两个端面和中心孔的垂直度公差要控制在0.05mm以内，保证铰接的杆件转动时不会出现偏磨，延长铰接副的使用寿命。这类支撑件的材质一般选用Q235结构钢，表面做喷塑或者镀锌处理，兼顾结构强度和防锈能力，若是用于腐蚀环境则会选用304不锈钢材质，根据载荷大小调整板材厚度，常规工况下板材厚度在6-12mm区间即可满足大部分中小型设备的承载需求，重载场景下则需要根据实际载荷计算结果加厚板材，或者在立板和底座之间增加加强筋结构，进一步提升整体的承载能力。
