自行走剪叉式高空作业升降平台设计

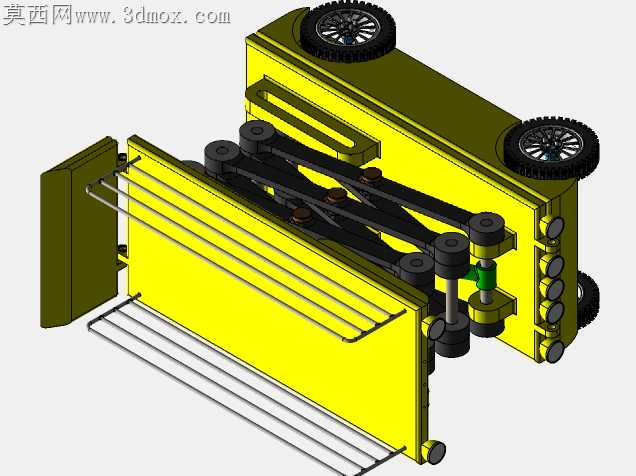

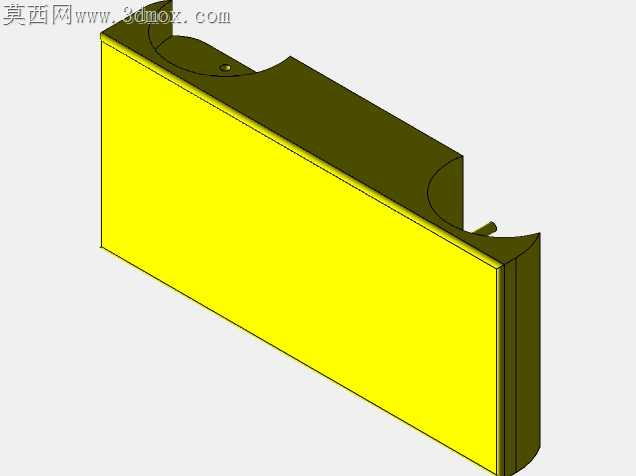

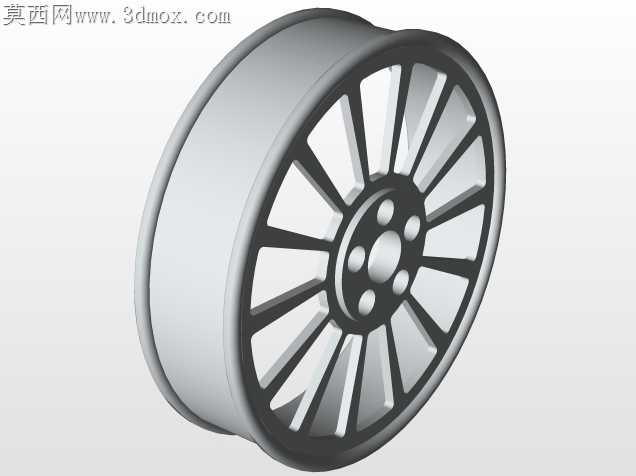

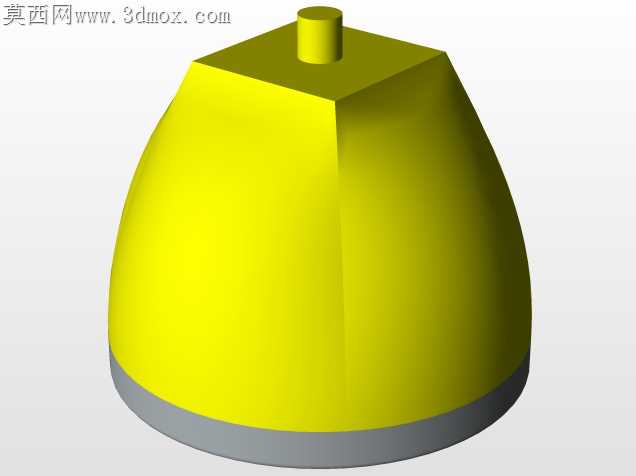

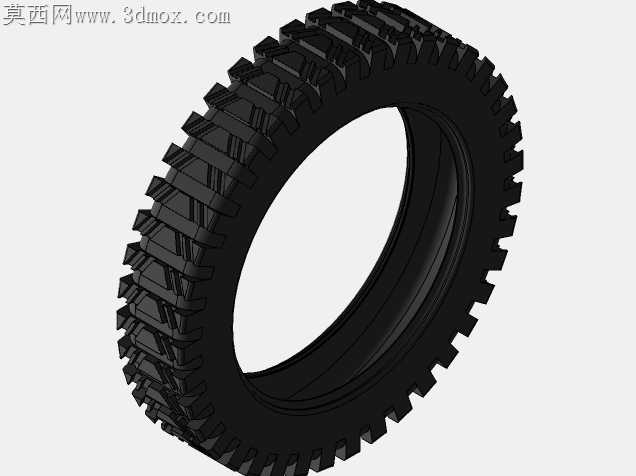

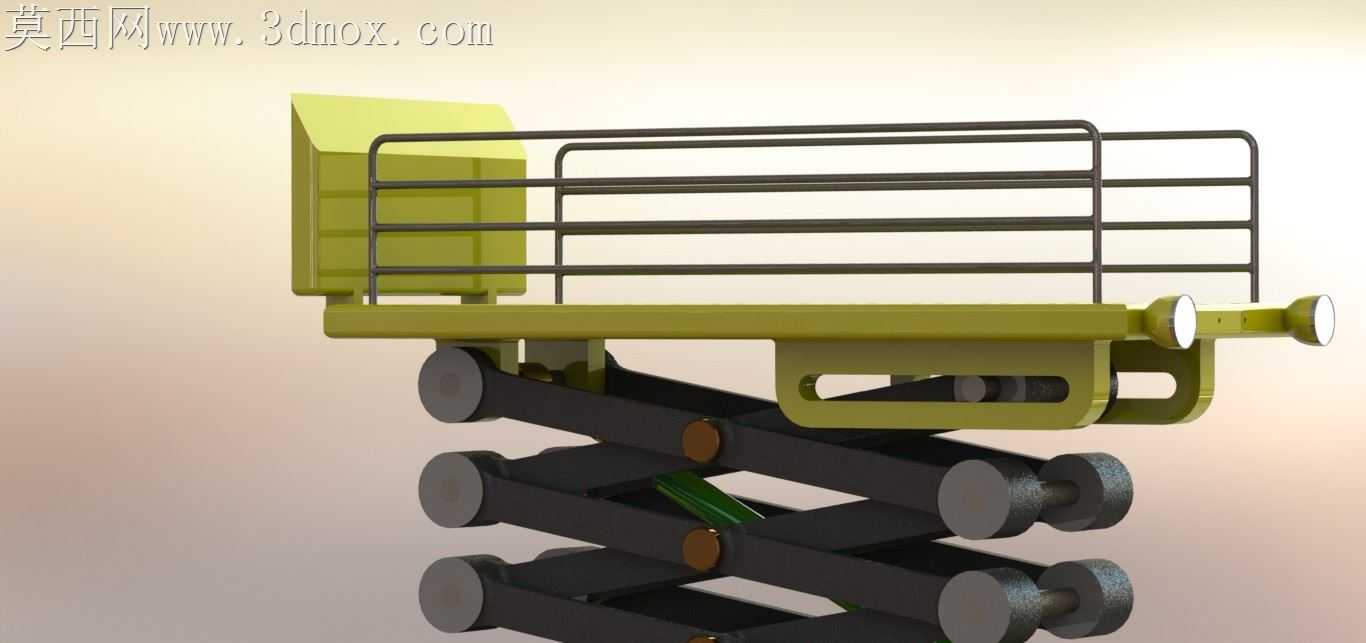

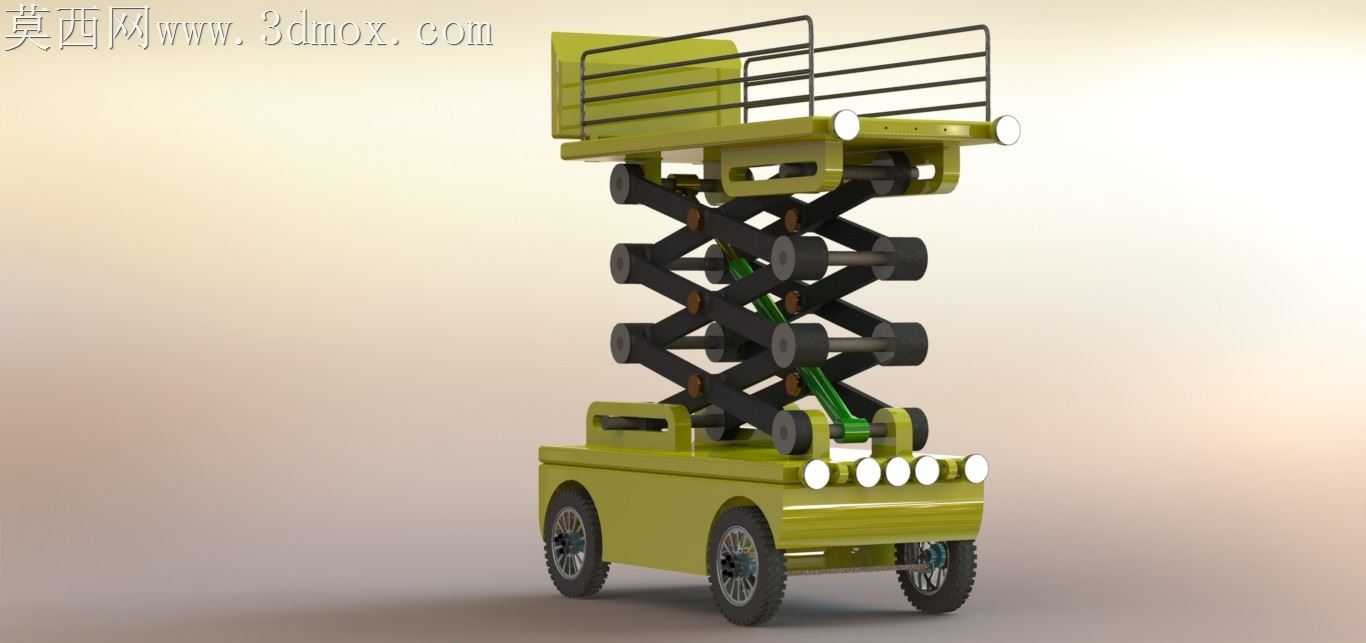

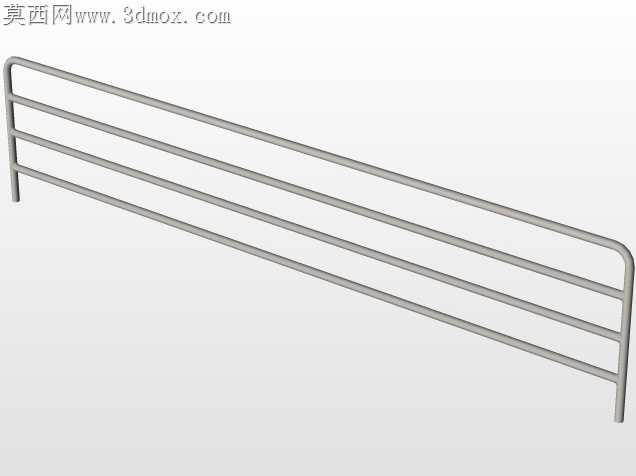

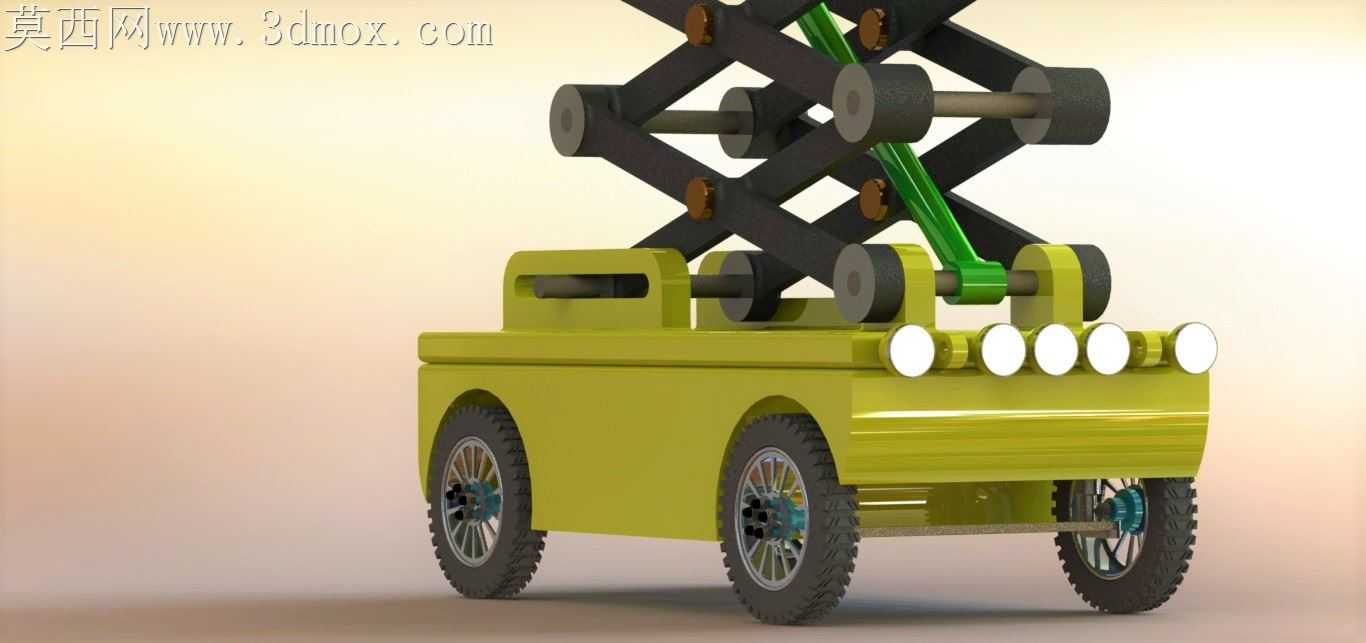

做这个模型的时候最先卡壳的是剪叉臂的铰接点排布，一开始把每层臂的铰接孔位按等距画完，做运动仿真直接卡滞，要么升到最高位时臂架出现负角度干涉，要么降到最低位时底盘和平台的间隙塞不下液压油缸。后来反复调整每对剪叉臂的铰接点偏移量，把中间层的铰接孔往受力侧偏了2mm，同时把最下层和底盘连接的铰支座位置往轮距中心挪，才让整个升降行程里所有臂架的转动角度都落在合理区间，不会出现死点。底盘部分一开始想做全封闭的钣金外壳，后来考虑到实训装配的逻辑，把侧面的检修盖板做成了可拆分的独立零件，还预留了电池组、液压泵站的安装空位，甚至给前轮的转向机构留足了转动间隙，不会打方向时蹭到底盘边框。平台护栏一开始画的是整根弯管，后来拆分成立柱、横杆、端部封头几个独立零件，每段护栏的连接座都做了沉头孔位，刚好适配常用的内六角螺栓规格，连螺栓的穿入方向都考虑到了现场装配的操作空间，不会出现扳手伸不进去的情况。曲面部分没做太花哨的造型，车头的灯座位置倒了R3的圆角，避免直角应力集中，平台边缘的包边也做了小圆弧过渡，渲染的时候给车身调了偏军绿的哑光金属漆，特意把粗糙度调到0.3，不会像镜面那样假，轮胎部分用了带细微颗粒感的橡胶材质，剪叉臂做了发黑处理的金属质感，液压杆的镀铬部分特意加了轻微的环境反射，不会太突兀。做装配配合的时候，所有铰接位置都用了同轴心配合加行程限制，剪叉臂的滑动端和底盘的滑槽做了线性耦合，能直接拖动平台模拟完整升降过程，不会出现零件飞散的情况。一开始想给平台加延伸踏板，后来考虑到整体稳定性，把延伸部分的宽度收窄了100mm，避免升到最高位时侧翻力矩过大，还在底盘四周预留了支腿安装位，要是后续需要扩展更高的作业高度，直接加装支腿就能提升稳定性。渲染的时候特意打了侧上方的主光，把剪叉臂层叠的阴影打出来，能清晰看到每一层臂架的结构关系，底盘下方加了微弱的反光，模拟车间水泥地面的质感，没有加多余的装饰元素，完全突出设备本身的结构细节。
