6060铝合金立式带孔支撑连接座结构

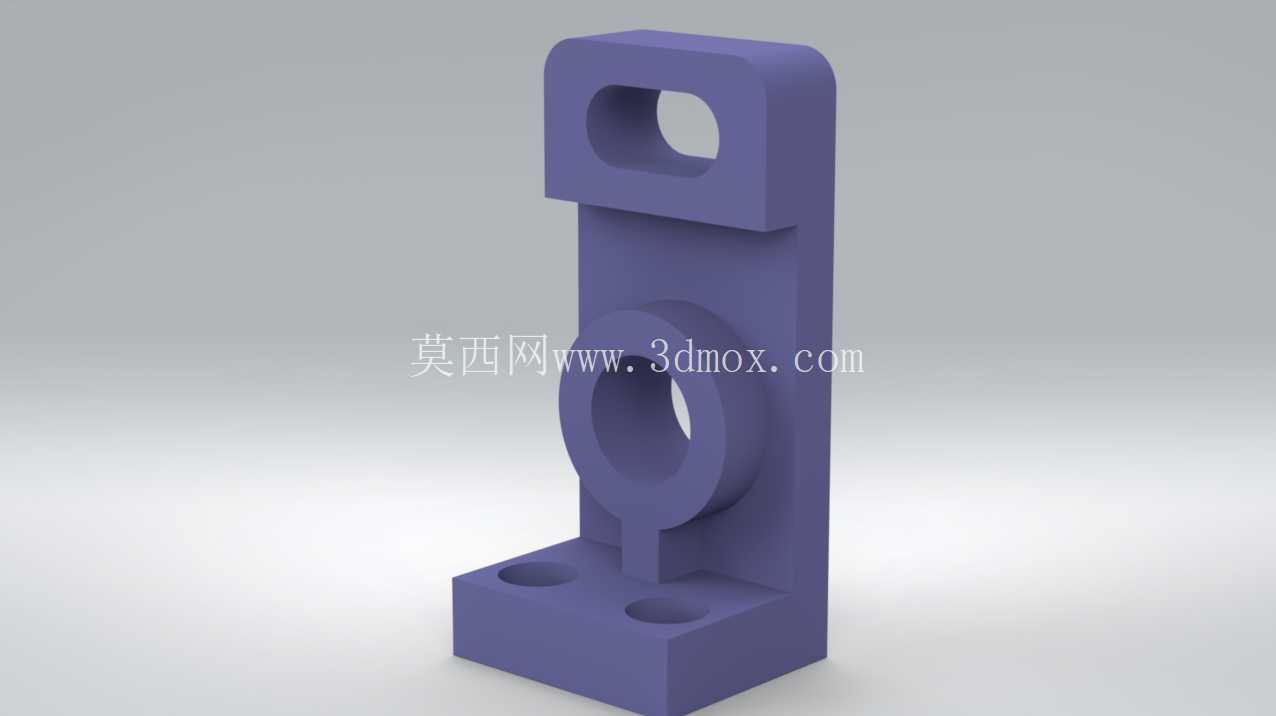

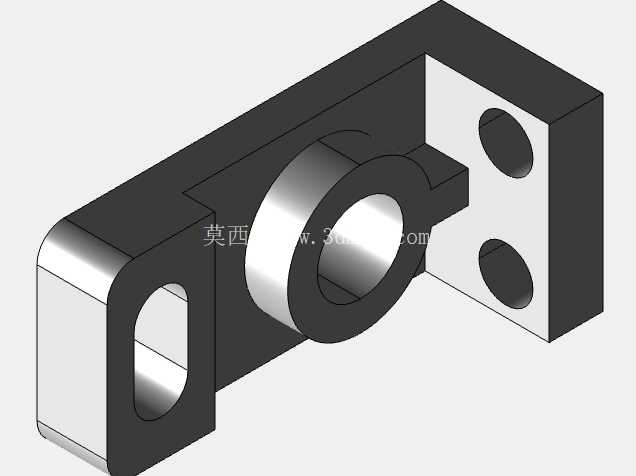

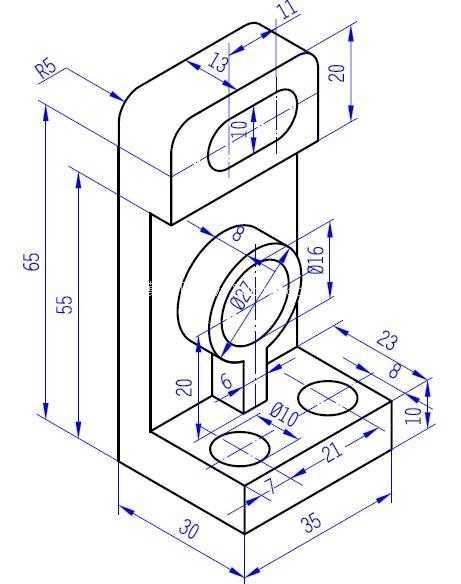

　　这款6060铝合金材质的支撑连接构件，主要面向中小型自动化产线的辅助工位、轻型检测设备的机架挂载场景设计，日常工况下承担横向挂载部件的承重与定位功能，可适配光电检测支架、小型气动执行元件、管线固定座等多种外接部件的安装需求。从结构设计逻辑来看，整体采用立式L型承载布局，底部为双安装孔的矩形法兰底座，安装孔位采用沉孔设计，可适配内六角圆柱头螺钉的沉头安装，安装后螺钉头不会突出底座平面，保证底座与安装基面的完全贴合，避免因安装面间隙带来的支撑晃动问题，底座的厚度经过受力校核，在承受5kg以内的横向挂载载荷时，底座根部的弯曲应力远低于6060铝合金的屈服强度，不会出现长期载荷下的塑性变形。中部的立板采用等厚矩形截面设计，在立板中段设置了带同轴通孔的环形凸台结构，这个环形凸台一方面可以作为外接转轴、导向杆的穿装定位位，凸台的内孔公差可根据实际装配需求选配H7或者H8级精度，满足间隙配合或者过渡配合的装配要求，另一方面凸台结构加强了立板中段的结构刚度，避免立板在承受偏转载荷时出现中段弯折的问题，凸台与立板的连接处设置了小尺寸的铸造圆角，既可以减少铸造过程中的应力集中问题，也能避免后续机加工时的崩边缺陷。

　　立板顶部设置了带横向腰型孔的挂耳结构，腰型孔的设计可以给外接部件提供一定的安装调节余量，在现场装配时如果出现安装孔位的小幅偏差，不需要重新加工底座孔位，仅通过腰型孔的间隙调整即可完成对位，大幅降低现场装配的调整难度，挂耳与立板的过渡位置同样做了圆弧过渡处理，减少应力集中点，提升挂耳部位的抗疲劳性能。从安装边界来看，底座的两个安装孔中心距经过标准化设计，可适配市面上主流的20系列、30系列铝型材的安装孔位间距，不需要额外制作转接板即可直接安装在铝型材机架上，整体构件的竖向高度控制在常规轻型支架的适配范围内，不会因为竖向尺寸过大带来整体重心偏高的问题，构件的整体宽度经过优化，在相邻安装位排布时不会出现结构干涉，可满足多组支架并排密集安装的使用需求。

　　材质选用6060铝合金，一方面是因为该材质的铸造流动性较好，适合这类带凸台、挂耳的异形结构的铸造成型，铸造后的毛坯经过少量机加工即可达到装配精度要求，加工成本较低，另一方面6060铝合金的自重较轻，相比同尺寸的钢制构件重量降低60%以上，不会给安装基面带来额外的承重负担，同时铝合金本身的耐腐蚀性能较好，在常规的车间环境下不需要额外做表面防腐处理即可长期使用，如果应用在有更高防腐要求的场景，也可以在表面做阳极氧化处理，进一步提升表面硬度与耐腐蚀能力。

　　在实际应用中，这类支撑座也可以根据使用场景的需求调整局部尺寸，比如如果需要挂载更重的部件，可以适当加厚立板与底座的厚度，加大安装孔的直径适配更大规格的安装螺钉，如果需要更高的安装定位精度，可以将顶部的腰型孔改为圆孔，搭配定位销实现高精度的安装定位，环形凸台的内孔也可以根据需求加装铜套或者直线轴承，满足转动或者直线滑动的使用需求。这类构件的结构设计充分考虑了铸造工艺的可行性，所有的侧壁都设置了符合铸造要求的拔模斜度，没有出现倒扣或者壁厚突变的结构，铸造时不容易出现缩孔、浇不足的缺陷，成品率较高，后续的机加工工序仅需要加工底座安装面、凸台内孔、顶部腰型孔几个关键位置，加工工序简单，适合批量生产，能够有效控制生产制造成本，在轻型自动化设备、小型实验装置、非标工装夹具的搭建场景中有着较高的通用性。
