铝合金带座环形支撑安装构件结构

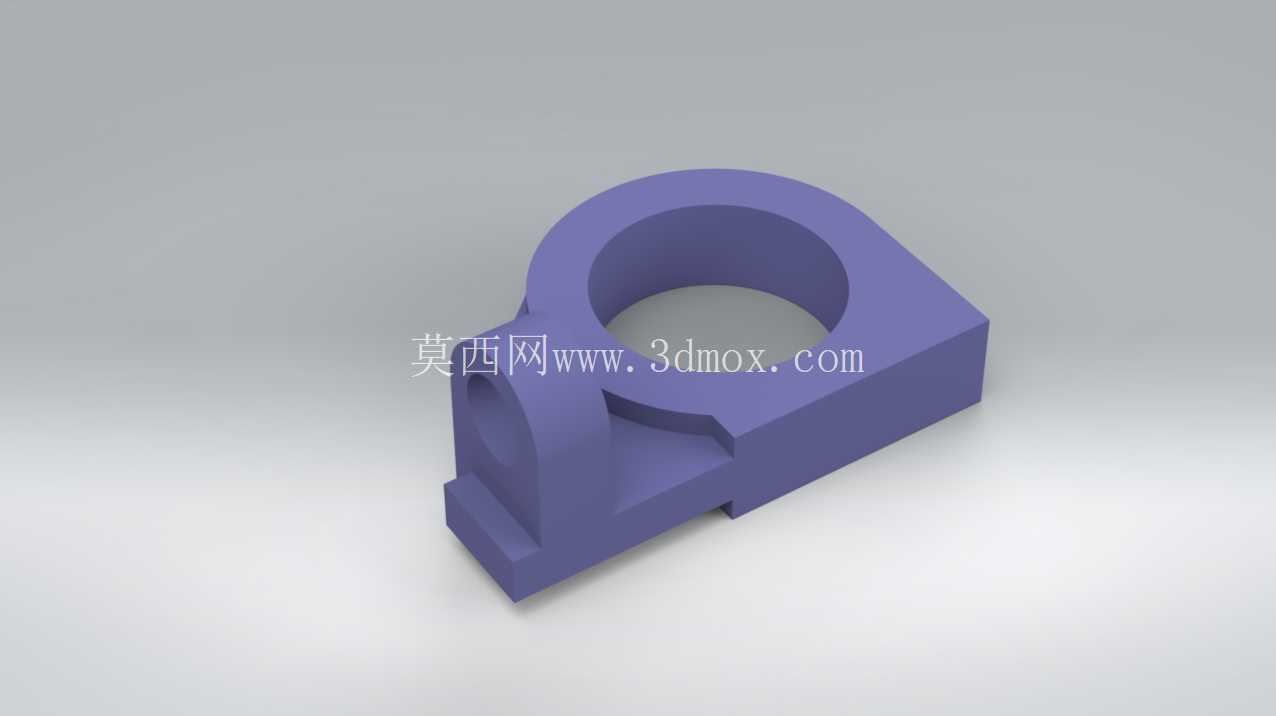

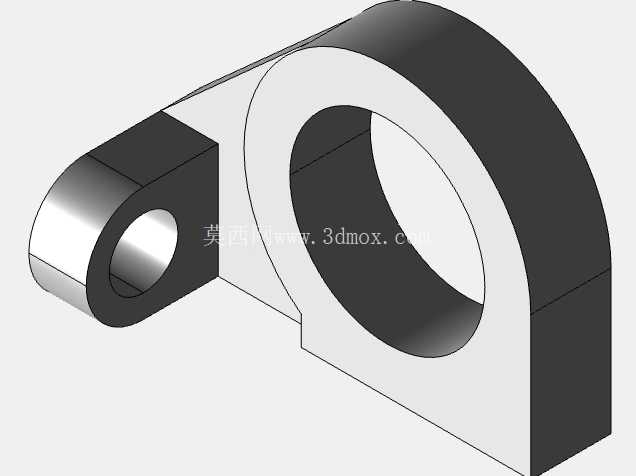

　　这款铝合金材质的带座环形支撑构件，多用于轻载工况下的轴类零件径向定位与支撑场景，常见于小型自动化输送线、轻工包装设备的从动辊轴端固定，或是实验室小型试验台的转轴安装工位，相比铸铁材质的同类型支撑件，它的自重更低，在对整机重量有严格限制的便携类设备、移动式检测装置中适配性更强，不会额外增加过多的安装负载。从结构设计逻辑来看，构件采用一体式铸造成型后再做机加工的工艺路线，底部的方形安装基板是整个零件的安装基准面，基板上预留的安装位可配合内六角螺栓完成与设备安装面板的锁紧固定，基板与上方环形支撑段之间设置了加强筋结构，能够抵消轴类零件运转时产生的径向倾覆力矩，避免环形支撑段受载后出现根部断裂的问题。

　　环形支撑段的内孔是核心工作部位，内孔的圆柱度、与底部安装面的平行度都有明确的公差要求，装配时可与滑动轴承、直线衬套或是滚动轴承的外圈配合，为穿过内孔的轴类零件提供稳定的回转支撑，环形段侧面的缺口结构并非工艺减重槽，实际是为了适配轴上配套的定位卡簧、或是外接润滑管路的走线空间，避免装配时出现结构干涉。在安装边界层面，底部方形基板的边长尺寸控制在常规安装面板的螺孔间距适配范围内，不需要额外在设备面板上扩孔或是重新打孔，可直接替换同安装尺寸的工程塑料支撑座，提升支撑部位的耐磨性能与结构强度；构件整体的高度尺寸经过优化，不会与轴端安装的同步轮、联轴器等传动部件产生空间干涉，环形段的外径尺寸也预留了足够的扳手操作空间，后期维护拆卸轴承时不需要额外拆除周边的相邻零部件。

　　设计过程中特意将安装基板的边角做了倒角处理，既避免铸造后锐边割伤装配人员，也能减少安装时与相邻零件的磕碰划伤；铝合金材质本身的耐腐蚀性能较好，在普通车间环境下不需要额外做表面喷涂处理就能满足使用要求，若应用在有轻度腐蚀的工况下，也可在后期做阳极氧化处理进一步提升表面硬度与耐蚀性。从受力角度分析，这款支撑构件主要承受径向载荷，轴向载荷承受能力较弱，因此选型时需要注意匹配轴系的受力方向，尽量将载荷方向对准加强筋所在的支撑面，最大化发挥结构的强度优势，避免将主要载荷方向对准无加强筋的悬空侧，防止长期受载后出现结构变形。

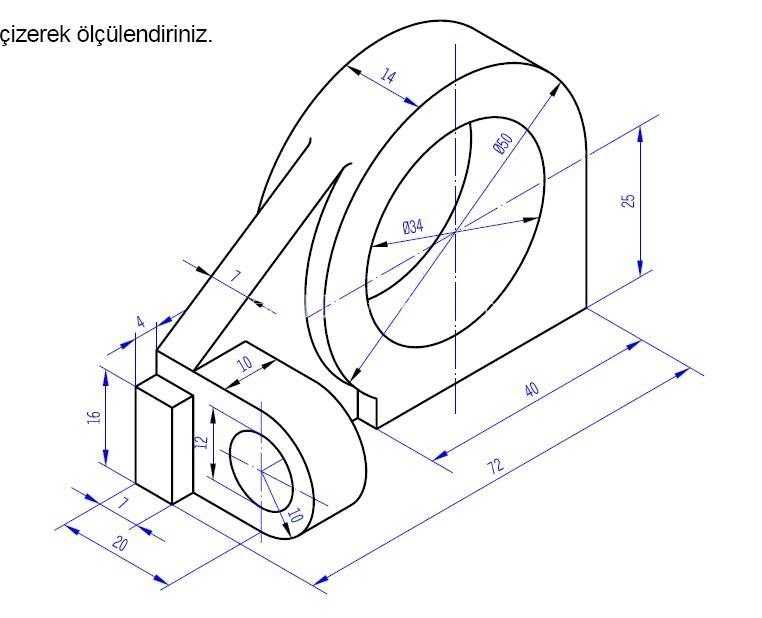

　　在建模过程中，需要重点关注环形内孔与安装基面的形位公差标注，铸造毛坯阶段要预留足够的机加工余量，尤其是内孔与安装底面的加工余量要均匀，避免机加工后出现局部壁厚不足的问题；加强筋与环形段、基板的连接处要做圆角过渡，减少应力集中，同时也能优化铸造时的金属液流动路径，避免出现浇不足、冷隔等铸造缺陷。
