双极微型断路器电气控制单元结构设计

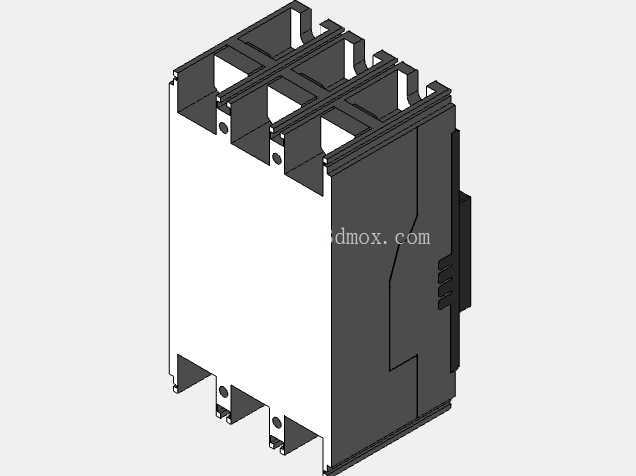

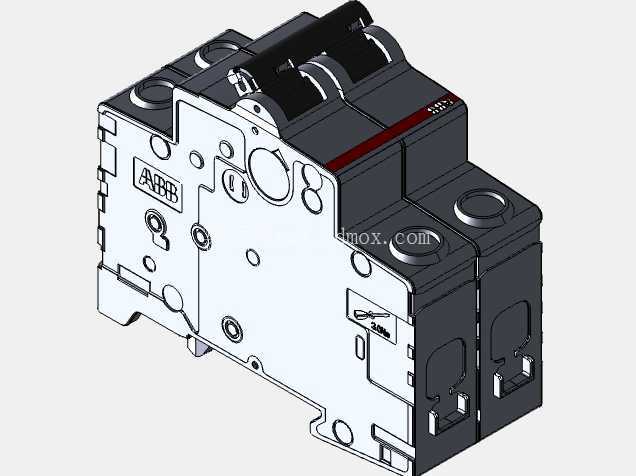

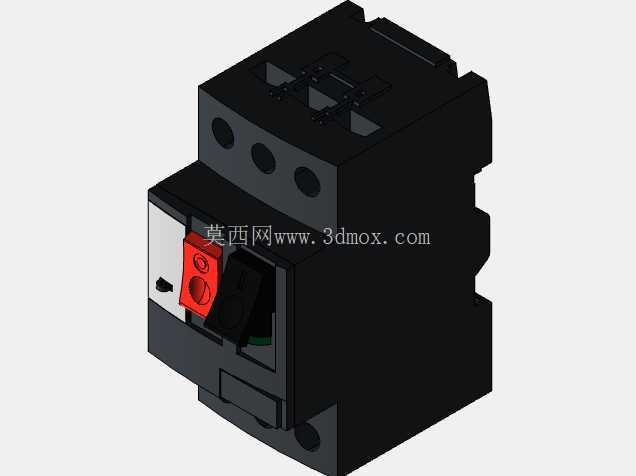

　　在低压终端配电场景里，这类双极结构的保护开关是民用住宅分户箱、工业设备末端配电回路、小型控制柜动力回路里的核心保护部件，日常承担着回路过载、短路故障时快速分断电路的作用，避免线路过热起火、用电设备烧毁的风险，同时也可作为回路隔离开关使用，在设备检修时提供明显的断开点，保障运维人员的操作安全。从结构设计逻辑来看，这款产品采用模块化拼装思路，单极宽度遵循终端配电通用的18mm模数标准，双极组合后整体宽度为36mm，可直接卡装在标准35mmDIN导轨上，安装时无需额外打孔固定，仅需拨动本体底部的卡扣即可完成快速装拆，适配市面上绝大多数标准照明箱、动力配电箱的安装位，相邻回路拼装时不会出现尺寸干涉，进线端与出线端的接线端子位置统一，接线空间预留充足，可容纳最大16平方毫米的铜芯导线接入，端子螺丝采用防滑脱设计，避免接线过程中螺丝掉落至箱体内引发短路隐患。

　　产品的操作机构采用传统的速动脱扣结构，手柄操作力控制在5N以内，分合闸位置有清晰的状态标识，手柄向上为合闸导通状态，向下为分断断开状态，即使在昏暗的配电井内也能通过手柄位置快速判断回路通断状态。内部的脱扣系统分为热脱扣与磁脱扣两部分，热脱扣采用双金属片结构，当回路出现长时间过载电流时，双金属片受热弯曲推动脱扣机构动作，分断电路，反时限特性符合低压配电保护的标准要求；磁脱扣部分采用电磁线圈结构，当回路出现短路大电流时，线圈产生的电磁吸力瞬间推动衔铁触发脱扣机构，分断时间控制在0.1s以内，可快速切断短路故障电流。外壳部分采用阻燃PA66材质注塑成型，外壳壁厚均匀控制在1.2mm，既保证了结构强度，也满足电气间隙与爬电距离的安全要求，外壳表面的散热槽沿本体竖向布置，可在开关带载运行时引导空气对流，带走内部触点与脱扣元件产生的热量，避免长时间满负载运行时内部温度过高加速元件老化。触点部分采用银合金材质，降低分合闸过程中的接触电阻，减少触点烧蚀情况，提升产品的电气使用寿命，正常负载条件下机械寿命可达10000次以上，电气寿命可达4000次以上。

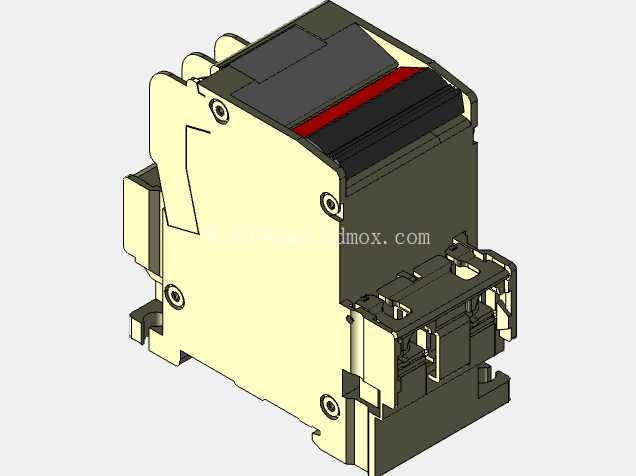

　　在进行三维建模时，需要重点关注内部操作机构的运动干涉校验，尤其是手柄转动、脱扣机构触发、触点分合的整个运动行程内，各零件之间不能出现卡滞、碰撞的情况，同时要保证外壳拼接处的卡扣配合公差合理，上下盖装配后缝隙均匀，无明显翘曲。接线端子的压线板采用弧形结构，可适配不同线径的硬线与软线接入，压线时不会出现导线被切断、压接不牢的情况。进出线端的隔弧板结构延伸至端子内侧，可在分断短路电流时引导电弧进入灭弧室，避免电弧喷出引发相间短路，灭弧室采用多栅片结构，可快速切割、冷却电弧，提升分断能力，这款产品的额定分断能力可达6kA，满足终端配电回路的短路保护需求。

　　在实际选型应用时，需要根据回路的负载类型匹配对应的脱扣特性，照明类阻性负载可选用C型脱扣特性，电机类感性负载则需要选用D型脱扣特性，避免电机启动时的冲击电流引发开关误跳闸。安装时需要注意进线端接电源侧、出线端接负载侧，不可反接，否则会影响分断时的灭弧效果，降低产品使用寿命。相邻开关拼装时需要保证导轨安装平整，避免因导轨变形导致开关卡扣受力不均，出现装拆困难的情况。日常运维过程中，可定期操作开关分合几次，避免内部机构长期处于静止状态出现卡滞，同时检查接线端子的螺丝紧固情况，避免因导线松动导致接触电阻过大发热。
