重型铸铁固定工业脚轮三维设计模型

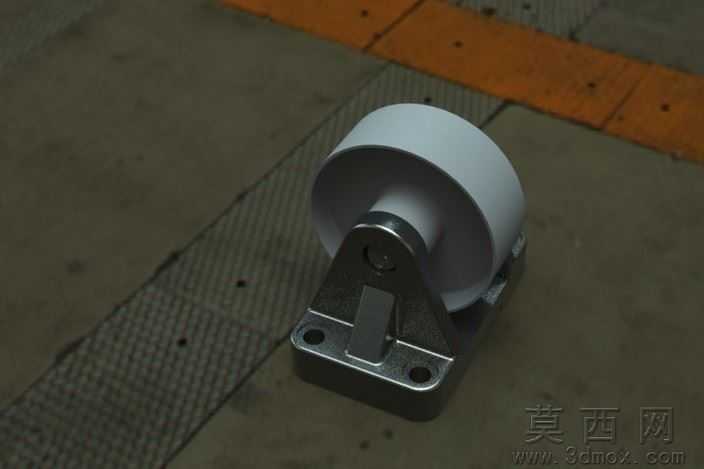

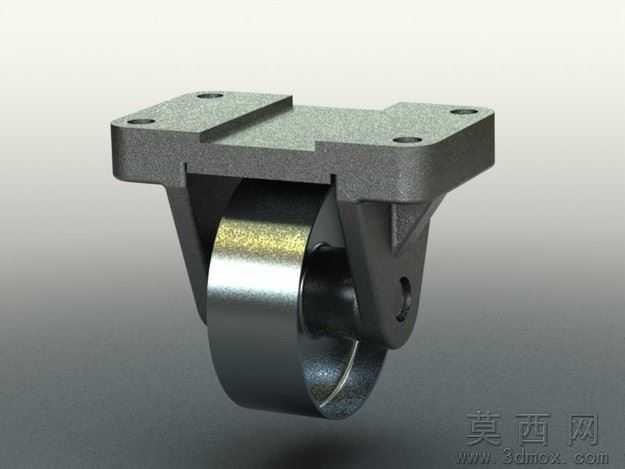

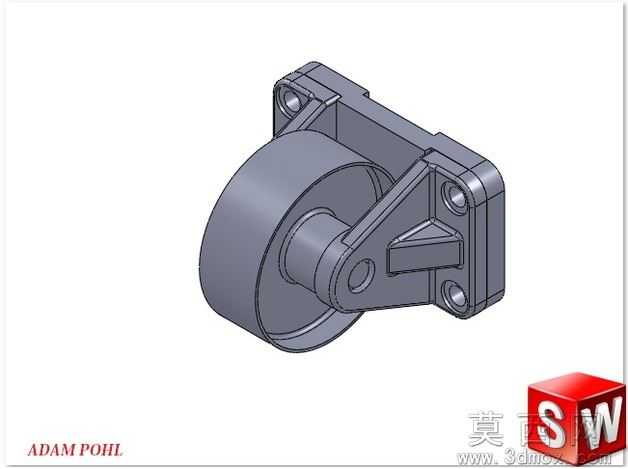

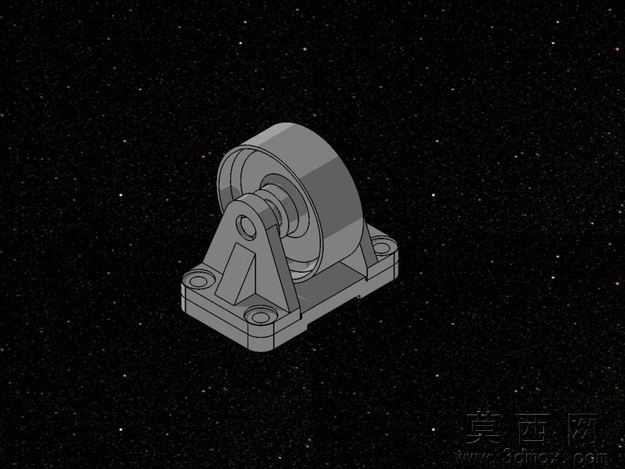

本模型为重型铸铁固定工业脚轮，建模过程遵循机械零件正向设计逻辑，首先完成整体结构的草图绘制，以脚轮安装面为基准平面，绘制安装法兰的轮廓草图，标注安装孔的定位尺寸与轮廓尺寸，通过拉伸特征生成安装底座的基体结构；随后绘制支架的支撑筋轮廓，采用两侧拉伸与拔模特征构建支架的承力结构，保证支架与安装底座的衔接处做圆角过渡避免应力集中；再完成滚轮的回转体草图绘制，通过旋转特征生成滚轮基体，添加滚轮与支架连接的销轴孔特征，最后完成各零件的虚拟装配，校验销轴与孔的配合间隙、滚轮与支架的转动间隙，确保装配无干涉。参数设计层面，安装法兰设置四个对称分布的安装通孔，适配工业设备底部的标准安装孔距，支架采用加厚承力结构设计，滚轮宽度与直径匹配重型承载需求，整体结构的壁厚、圆角参数均参考工业脚轮的行业设计标准，保证模型的参数可直接对接实际生产加工需求。渲染材质方面，安装支架与安装底座采用铸铁材质，设置哑光深灰金属质感，添加细微的铸造纹理还原铸铁件的表面质感，滚轮表面设置金属光泽质感，模拟淬硬金属滚轮的表面效果，场景采用柔和的渐变背景打光，突出脚轮的结构轮廓与材质细节，清晰展示各部分的结构形态。结构原理上，该脚轮为固定定向脚轮，无转向结构，安装底座通过螺栓固定在设备底部，支架与安装底座为刚性一体式连接，滚轮通过销轴与支架形成转动副，设备移动时滚轮绕销轴转动实现定向移动，整体铸铁材质的结构可承受大吨位载荷，适用于重型工业设备的移动支撑场景，结构无多余活动部件，可靠性高、承载能力强。软件兼容层面，模型提供Autodesk Inventor2010、SolidWorks2010、SolidWorks2011等多个主流三维CAD软件的格式版本，不同版本的模型均保留完整的特征树与装配约束关系，用户可在对应版本的软件中直接打开编辑，无需进行格式转换，也可导出为STEP等通用中间格式，适配其他三维设计软件的使用需求。研发教学应用层面，该模型可作为重型五金配件设计的教学案例，用于讲解铸造类承力零件的建模方法、装配配合设计、结构强度校核的相关知识点，也可作为重型设备、工装货架、工业工作台等产品研发的配套配件模型，直接导入整体设备的装配体中完成整机设计，缩短配件建模的研发周期，同时也可作为机械专业学生学习五金零件设计、三维建模实践的参考素材，帮助学习者掌握工业承力零件的设计逻辑与建模技巧。
