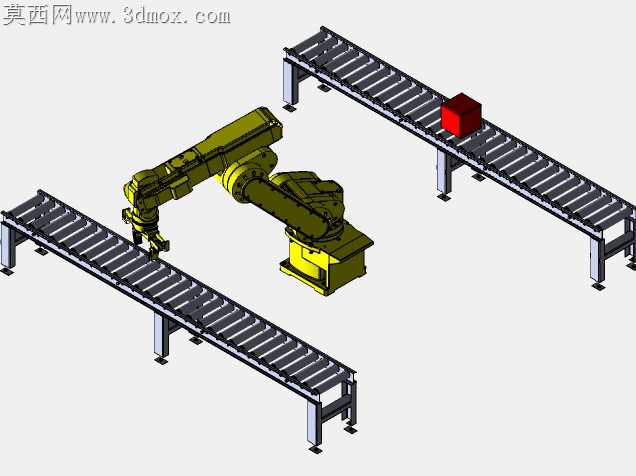

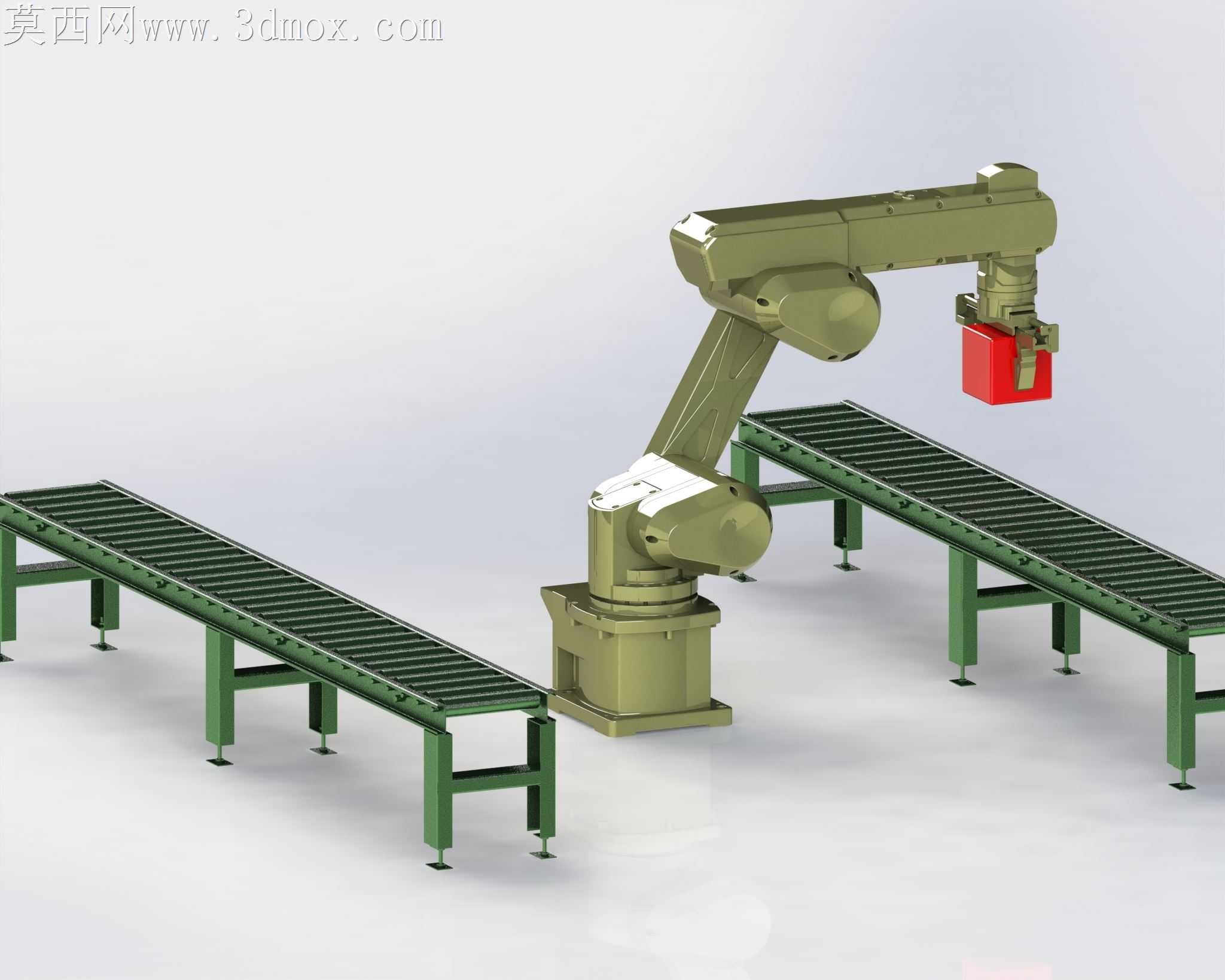

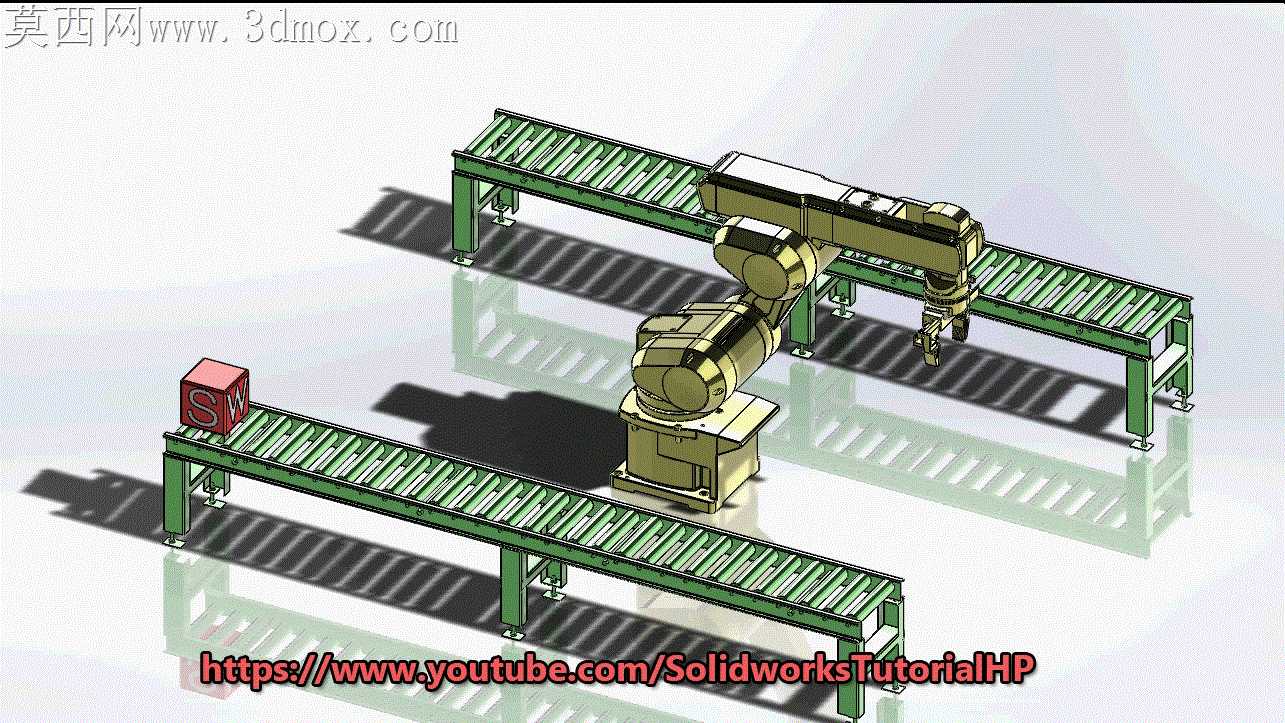

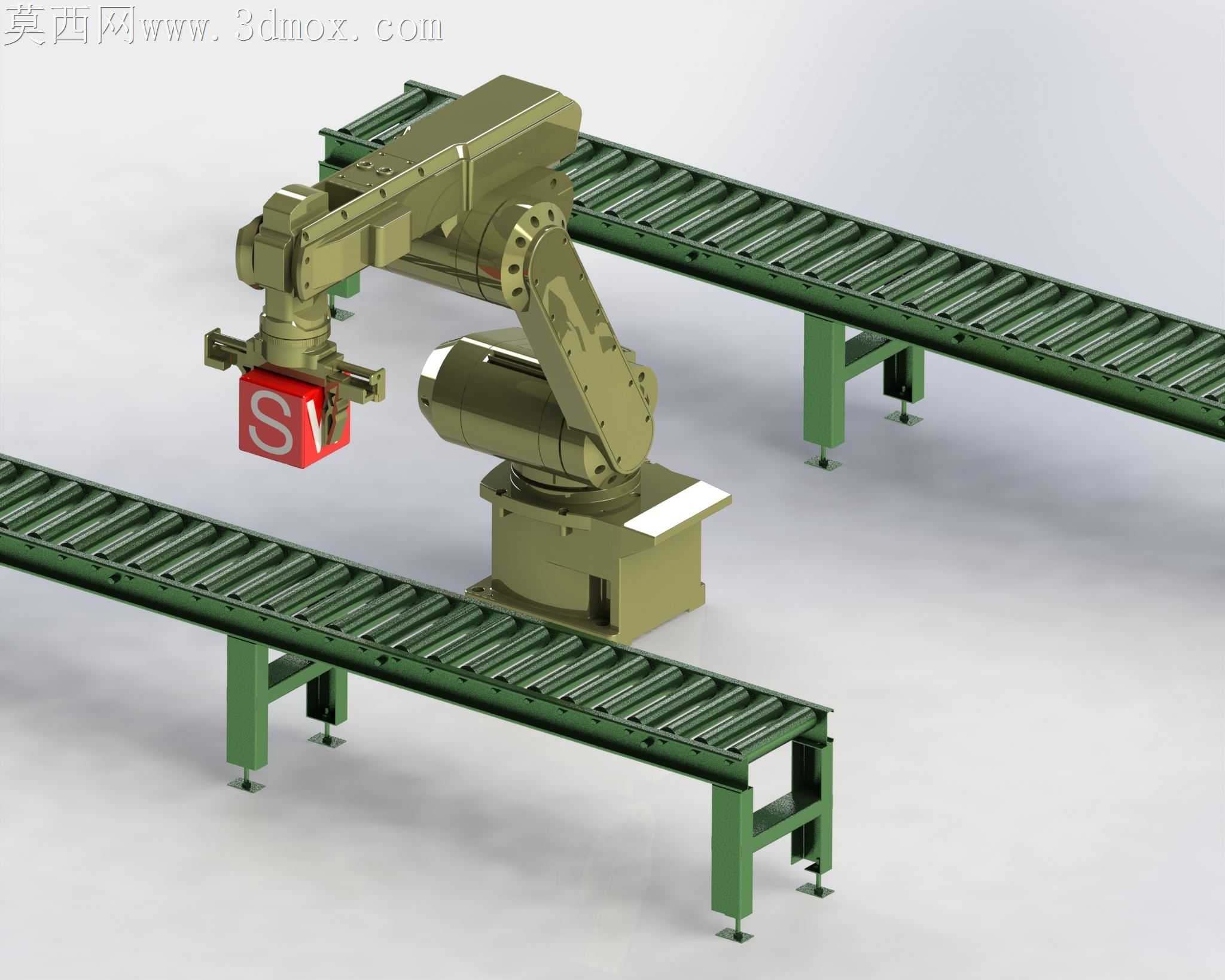

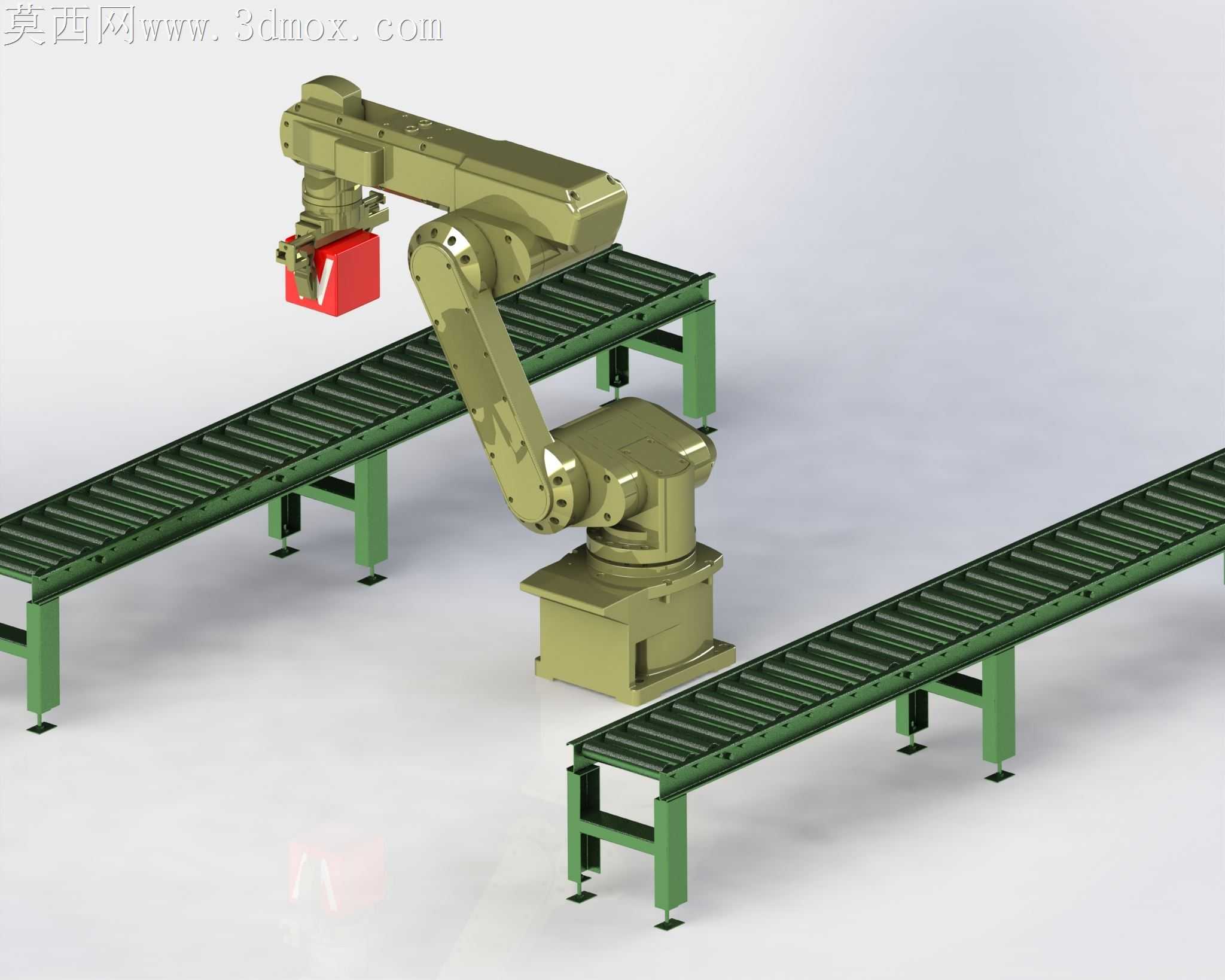

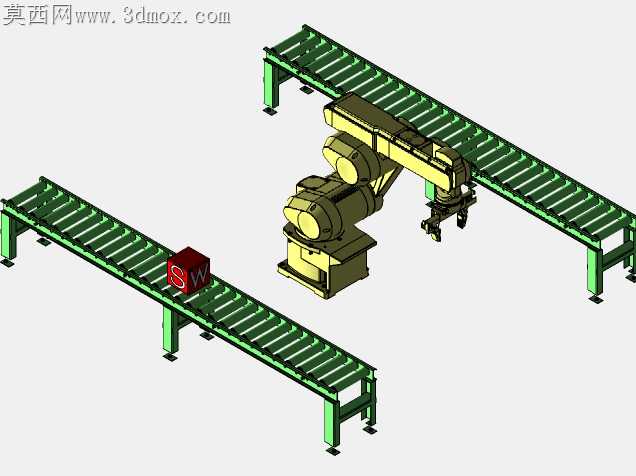

六轴工业机器人配双输送线作业单元

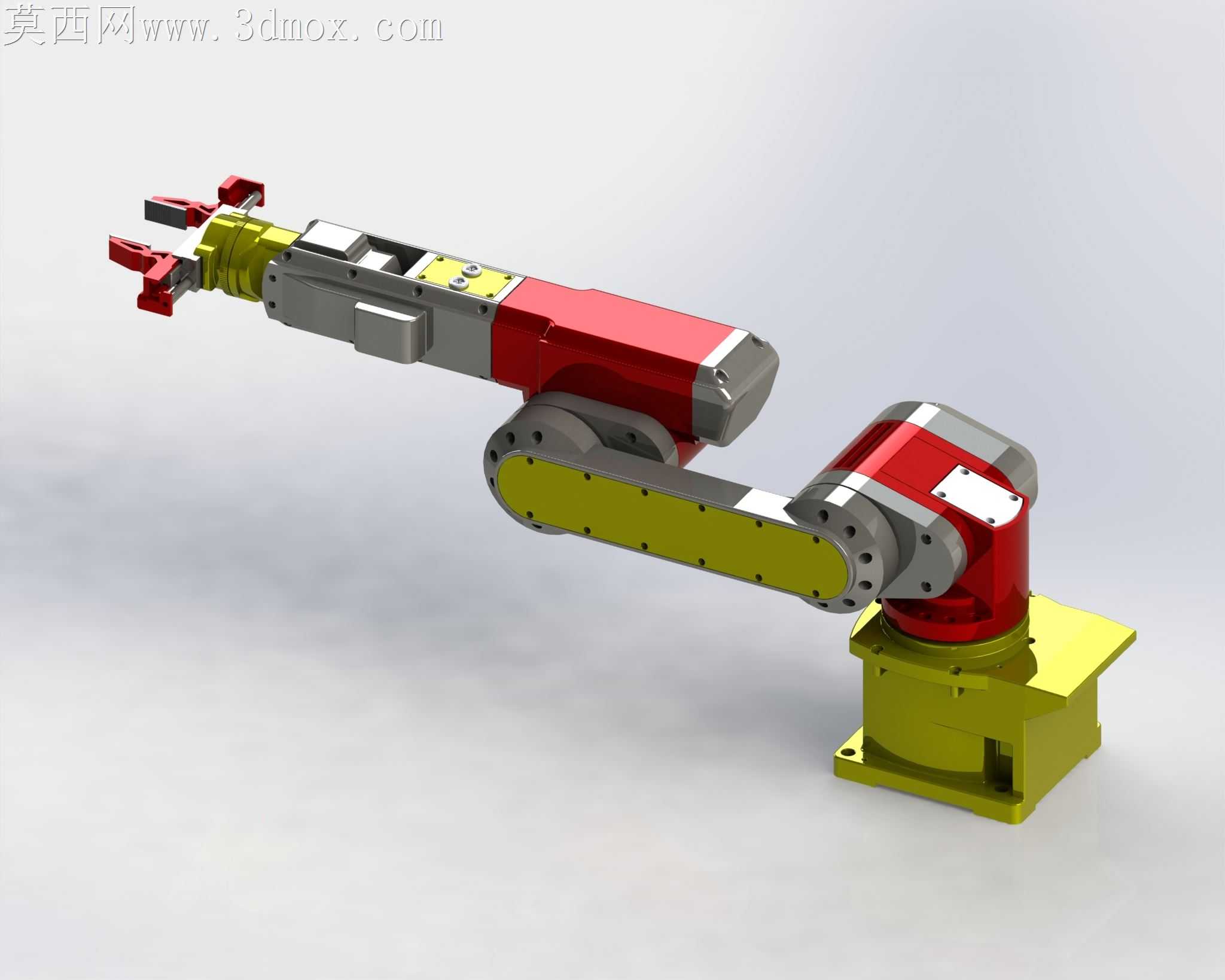

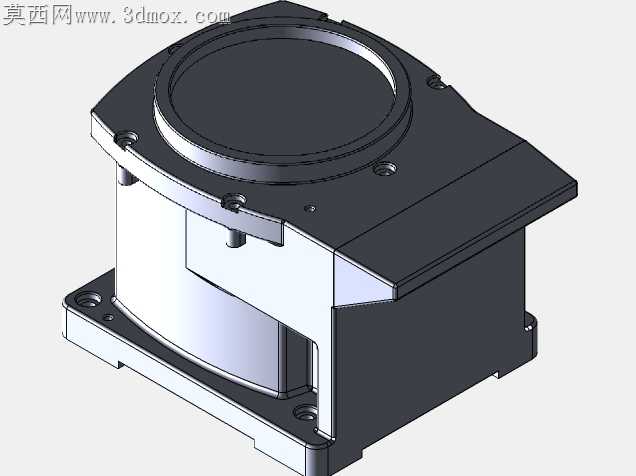

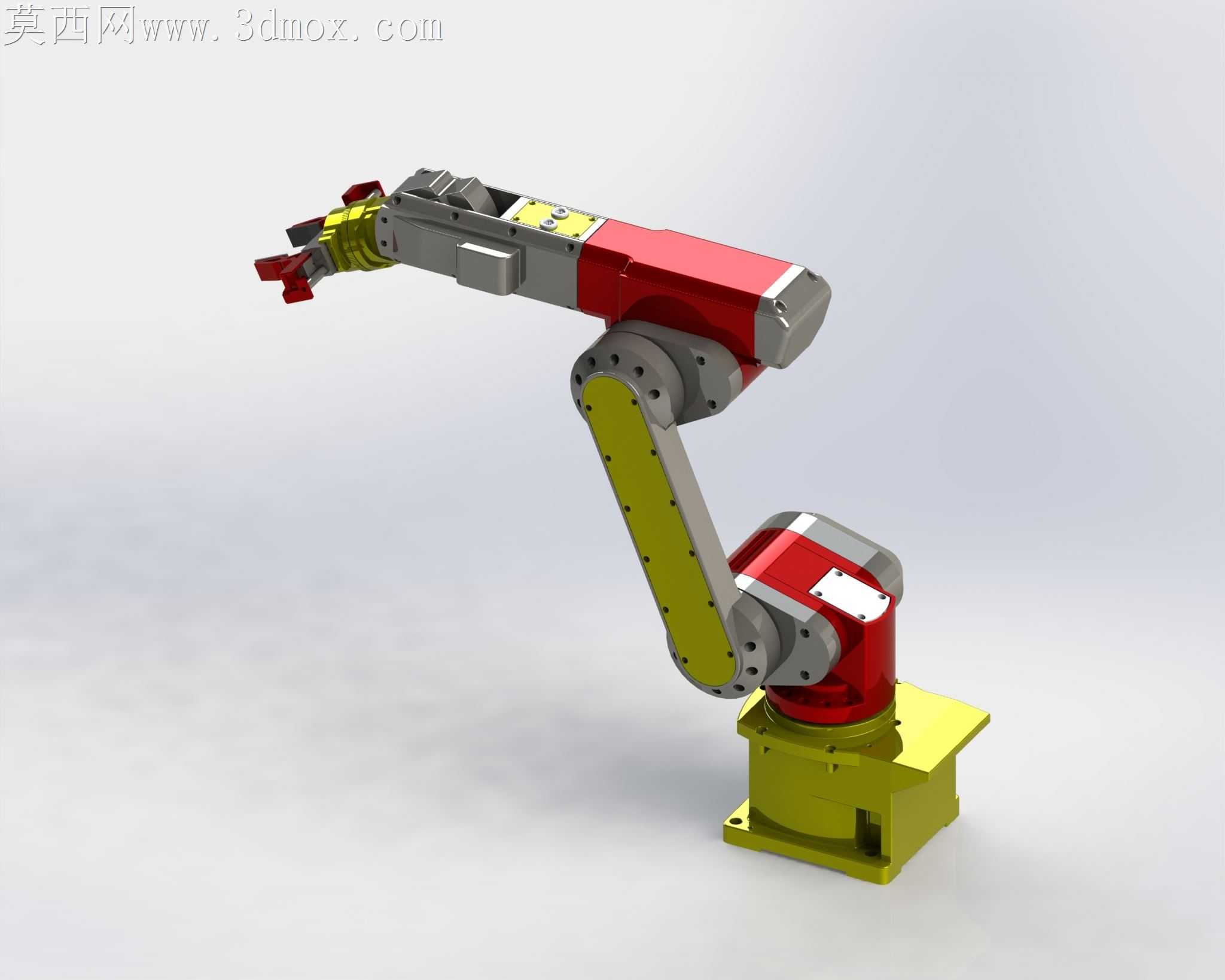

产线落地时最容易被忽略的，是机器人与输送线衔接处的干涉盲区——不少初版方案只看静态站位间距，等现场调试才发现大臂回转时会刮到输送线支腿，要么垫高机器人底座打乱整线高度差，要么切割支腿重做支撑，平白增加一周以上的整改周期。这套作业单元在结构排布时，特意把机器人底座的安装基准往两条输送线的中线偏移了120mm，大臂回转的包络线刚好擦过输送线侧边的铝型材护边，没有多余的安全冗余浪费空间，也不会在满负载抓取时因为臂展拉伸产生形变蹭到线体。输送线的辊筒间距没有照搬通用款的100mm标准，而是匹配机器人末端夹爪的开合行程做了调整，夹爪下行取件时不会碰到相邻辊筒的端面，哪怕工件摆放有±15mm的偏移，夹爪也能顺利插入工件底部完成托取，不用额外增加视觉定位的成本。支腿的调节脚座预留了25mm的高度调节量，现场地面不平整时不用垫塞薄钢板，拧动脚座就能把两条输送线的工作面调到同一水平高度，和机器人法兰盘的作业基准面误差控制在0.2mm以内，避免抓取时因为高度差产生工件磕碰。机器人关节处的走线槽没有贴在臂体外侧，而是嵌在了臂身的预留凹槽里，大臂俯仰、小臂回转时线缆不会和旁边的线体护栏产生剐蹭，长期往复运动也不会出现线缆外皮磨破的情况，减少后期运维的频次。两条输送线的端头都做了圆弧过渡的挡边，工件输送到端头时不会因为惯性直接滑出线体，刚好停在机器人的最优抓取点位，不用额外加装阻挡气缸，简化了气路布线的复杂度。底座的安装孔位做了长圆孔设计，现场如果需要微调机器人的站位，不用重新打膨胀螺栓，松开螺母就能在±30mm范围内调整位置，适配不同批次工件的作业需求。
