90度弯角带法兰连接管路接头结构

在流体输送管路系统的布设场景中，受设备安装空间限制、管路走向排布要求，经常需要用到转向类连接构件，这款弯角法兰接头就是针对直角转向管路需求设计的刚性连接件，常见于液压动力回路、工业给排水管路、低压气动输送系统、小型化工介质输送管线的转角位置，用来实现两段垂直方向管路的密封连通，同时保障连接部位的结构强度与密封可靠性。

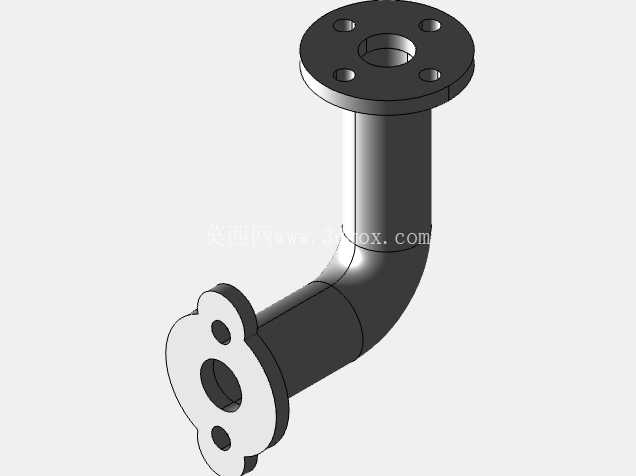

从结构设计逻辑来看，这款接头采用一体弯制成型的主体结构，整体呈90度直角弯转形态，避免了多段管件拼接带来的焊缝泄漏风险，主体管段的壁厚根据常规公称压力等级做了均匀化处理，弯转位置做了圆弧过渡设计，过渡圆角半径经过流体阻力仿真优化，既不会因为圆角过小造成介质流经时的局部压损过大，也不会因为圆角过大导致整体安装占用空间超标，适配多数紧凑布设的管路安装场景。接头两端的连接结构做了差异化设计，一端为标准圆形四孔法兰盘，法兰盘的密封面为平面结构，可适配平垫片密封形式，四个安装孔沿法兰圆周均匀分布，孔位间距符合常规管路法兰的安装尺寸规范，安装时可直接与对应通径的管路法兰、设备接口法兰对齐，通过螺栓锁紧实现固定；另一端为带两个定位安装孔的异形法兰耳结构，这种设计主要针对安装空间受限的设备侧接口，两个安装孔可快速实现对位锁紧，减少安装时的螺栓操作空间需求，同时法兰耳的轮廓做了切边处理，进一步缩小端部的安装外轮廓尺寸，避免与周边相邻构件产生安装干涉。

从安装边界尺寸来看，这款接头的两端法兰端面分别处于两个垂直的安装平面上，安装前需要确认两端对接接口的中心距尺寸，预留出弯管主体的转弯空间，避免安装后弯管段与周边设备构件、管线产生磕碰；四孔法兰端的安装孔中心圆直径、法兰盘外径尺寸与对应通径的标准法兰参数匹配，安装时可直接选用对应规格的螺栓、密封垫片，无需额外做适配加工；异形法兰耳端的两个安装孔中心距经过标准化设计，可直接与设备端的预制接口对位，安装时需要注意密封垫片的居中放置，避免螺栓锁紧时垫片偏移造成密封失效。

在实际功能特性上，一体成型的主体结构让这款接头具备更好的抗振动性能，在管路存在小幅振动、压力波动的工况下，不会出现拼接焊缝开裂的问题；内壁的光滑过渡设计可减少介质流经时的紊流产生，降低管路输送过程中的压力损失，对于含有少量固体颗粒的介质输送场景，也能减少颗粒在弯转位置的沉积堵塞风险。设计过程中针对弯管段的应力集中位置做了壁厚补强处理，在弯管的外侧曲率较大的位置适当增加了壁厚，抵消介质压力作用下该位置产生的附加拉应力，提升接头整体的耐压等级，延长使用寿命。

这类接头在实际选型应用中，需要根据输送介质的特性、工作压力等级匹配对应的材质与密封件，常规工况下可选用碳钢材质做表面防锈处理，有腐蚀介质的场景可更换为不锈钢材质，安装时螺栓锁紧需要遵循对角分次锁紧的原则，避免法兰面受力不均造成密封面倾斜泄漏，安装完成后需要做压力试验验证连接部位的密封性能，确认无渗漏后再投入正式使用。
