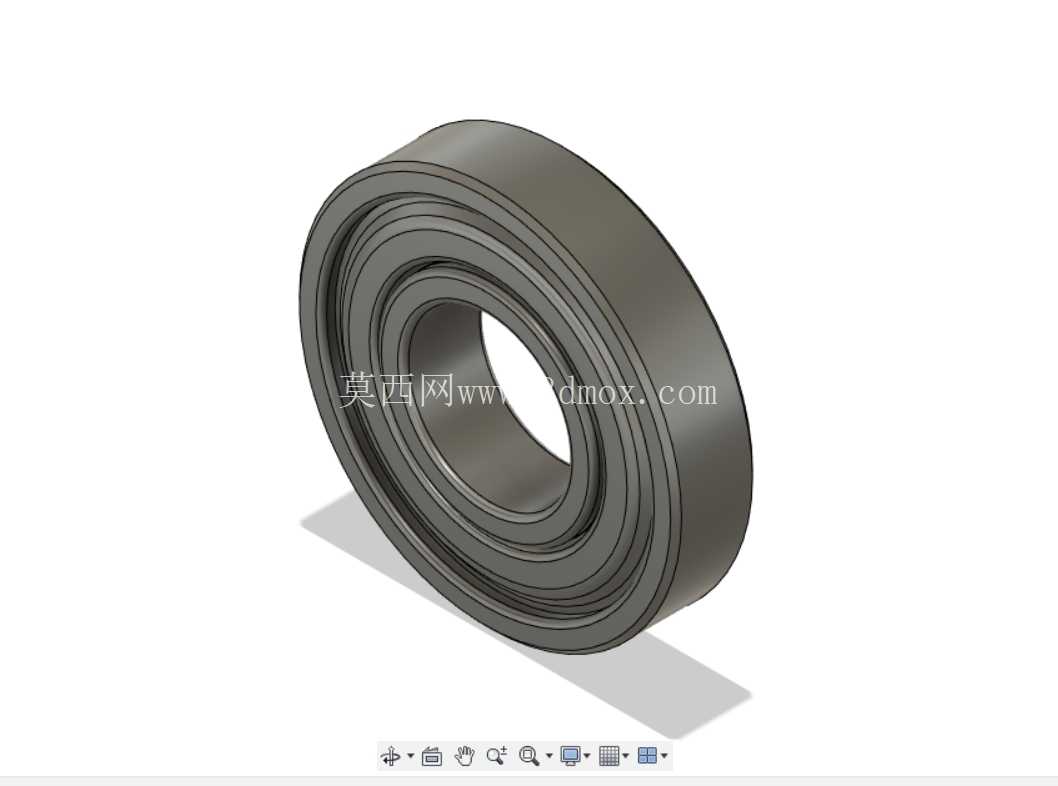

深沟球滚动轴承结构三维设计

　　在各类旋转类机械设备的传动系统中，这类深沟球结构的滚动轴承是应用覆盖范围最广的支撑类零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端、中小型减速机的输入输出轴定位段，甚至是民用代步工具的轮组旋转部位，都能见到这类零件的应用身影。它的核心作用是为旋转状态的轴类零件提供稳定的径向支撑，同时可承受一定比例的轴向载荷，将轴系运转过程中的摩擦系数控制在极低水平，减少动力传输过程中的无谓损耗，同时把轴系的径向与轴向窜动量限制在设计允许的公差范围内，保证整台设备的运转精度与运行稳定性。

　　从结构设计逻辑来看，这类轴承采用经典的双滚道套圈搭配滚动体的组合形式，分为内圈、外圈、滚动体、保持架四个核心组成部分。内圈与待支撑的旋转轴采用过盈配合装配，随轴一同做旋转运动，内圈外侧加工有与滚动体曲率完全匹配的弧形滚道，滚道的曲率半径略大于滚动体的半径，保证滚动体在滚道内可以顺畅滚动同时不会出现卡滞；外圈通常与设备的轴承座孔采用过渡或过盈配合装配，作为固定支撑端，内侧同样加工有对应曲率的滚道，为滚动体提供外侧的运行轨道。滚动体采用均匀的球形结构，均匀分布在内外圈的滚道之间，是承担径向载荷的核心受力部件，滚动体的直径一致性、圆度公差直接决定了轴承运转过程中的振动值与噪音水平，高精度等级的轴承会对每一颗滚动体的尺寸公差进行分组筛选，保证同一套轴承内的滚动体尺寸差控制在微米级别。保持架的作用是将相邻的滚动体均匀分隔开，避免滚动体在运转过程中相互接触产生额外的摩擦与磨损，同时引导滚动体在滚道内保持正确的运行轨迹，在轴承承受冲击载荷时，保持架还能对滚动体起到一定的限位作用，避免滚动体出现偏斜。

　　在进行三维建模与选型适配时，首先需要明确安装边界的尺寸约束：轴承的内径尺寸需要与支撑轴的轴颈尺寸完全匹配，配合公差根据轴的转速、载荷大小选择合适的过盈量，高转速、大冲击载荷的工况下需要适当增大过盈量，避免内圈与轴之间出现相对滑动造成轴颈磨损；轴承的外径尺寸需要与轴承座的安装孔尺寸匹配，外圈与座孔的配合通常略松于内圈与轴的配合，方便安装拆卸同时避免外圈在座孔内出现周向转动。轴承的宽度尺寸需要匹配轴系的轴向安装空间，同时要考虑轴承运行过程中热胀冷缩带来的轴向尺寸变化，在一端轴承的外圈位置预留适当的轴向游动间隙，避免轴系受热膨胀后轴承被卡死。

　　这类轴承的安装过程需要注意受力方式，装配时压力需要直接作用在待压入的套圈端面，禁止通过滚动体传递装配压力，否则会造成滚道表面出现压痕，直接影响轴承的运转精度与使用寿命。在日常设备维护中，这类轴承需要根据运转工况定期补充润滑脂，润滑脂的填充量通常控制在轴承内部空腔的三分之一到二分之一之间，过量填充润滑脂反而会增大轴承运转时的阻力，造成轴承温升过高。针对不同的应用场景，这类轴承还可以衍生出带密封盖、带止动槽、双列滚动体等不同的结构变体，带双面密封盖的结构可以预先填充好长效润滑脂，使用过程中不需要额外补充润滑，适合在不便维护的封闭工况下使用；带止动槽的结构可以通过卡簧实现轴承在座孔内的轴向定位，简化轴承座的轴向固定结构设计，减少零件加工量。

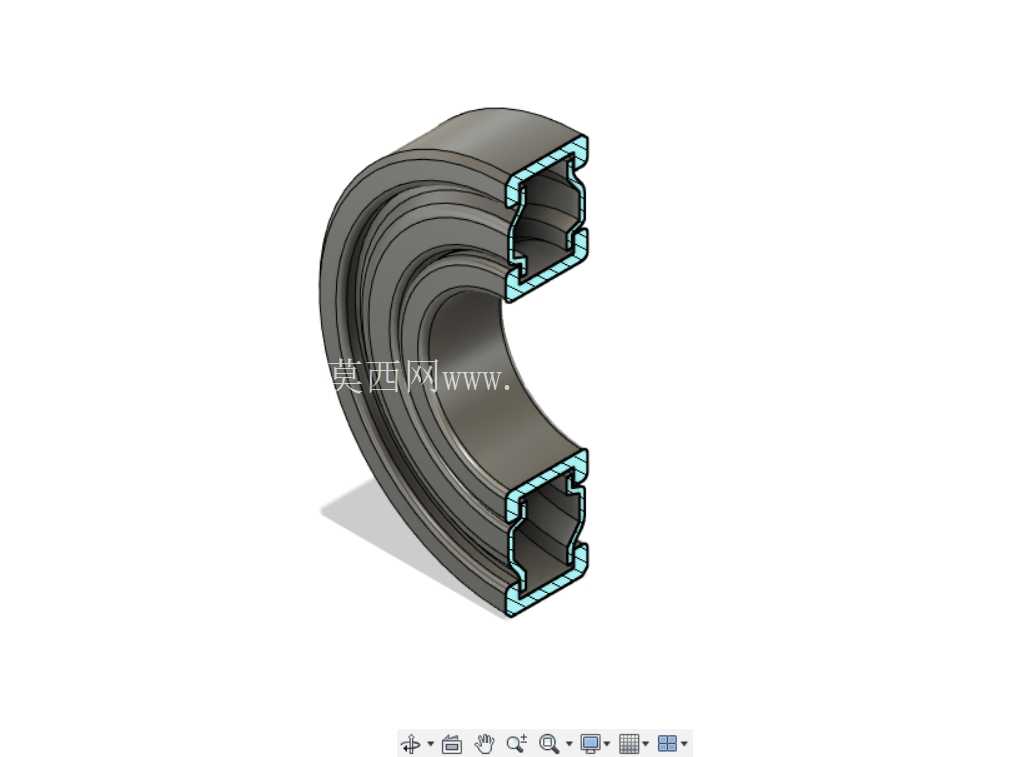

　　从受力特性来看，这类深沟球轴承主要承受径向载荷，当轴承的径向游隙在设计阶段进行适当加大调整后，也可以承受较大的双向轴向载荷，在转速较高、不适合采用推力轴承的工况下，可以用这类轴承来承担纯轴向载荷，相比推力球轴承，它的极限转速更高，运转时的摩擦阻力更小。在进行轴系结构设计时，通常会将一端轴承设计为固定端，承担径向与双向轴向定位的作用，另一端设计为游动端，允许轴系在温度变化时产生少量的轴向伸缩，避免轴系因为热变形产生额外的内应力，游动端通常可以选用这类深沟球轴承，装配时外圈与座孔之间采用间隙配合，允许外圈在座孔内有少量的轴向位移。建模过程中需要严格还原滚道的曲率参数、滚动体的直径与数量、保持架的兜孔结构，保证装配后滚动体与内外圈滚道的接触角符合设计要求，避免出现干涉或者间隙过大的问题，模型的装配公差设置需要符合实际生产中的加工精度等级，方便后续直接导出工程图用于生产加工或者装配模拟。
