双法兰连接九十度弯管管路构件

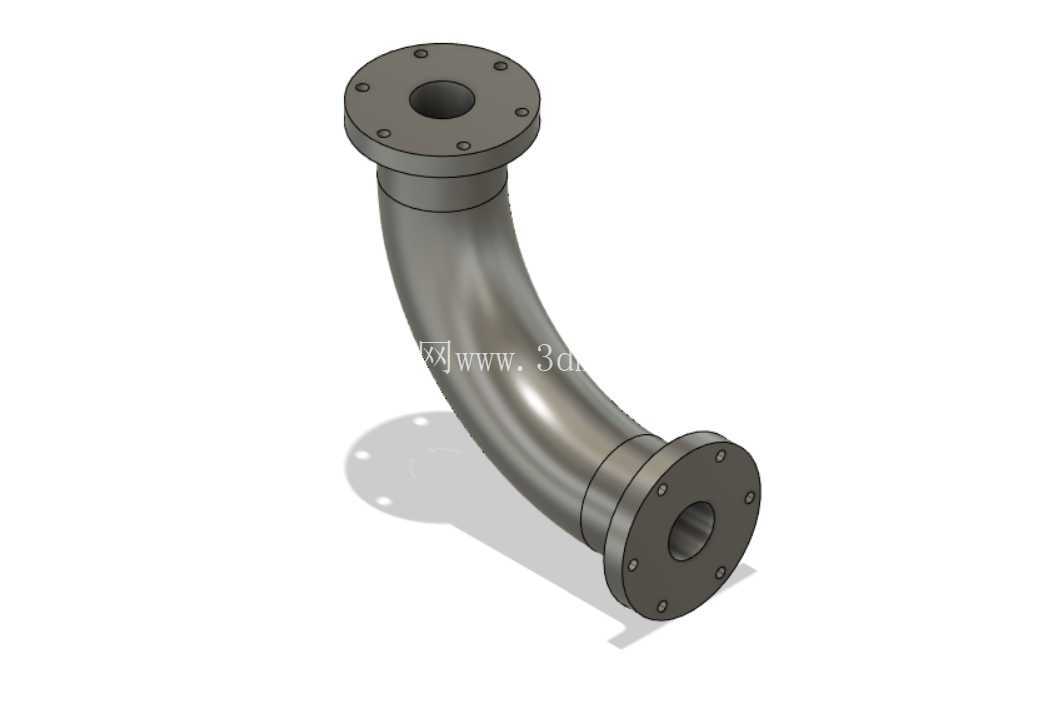

　　在化工流体输送、车间工艺管线、给排水配套以及中小型动力设备的管路布局中，管路走向经常受设备间距、墙体立柱、检修通道限制，无法采用直管直接贯通，此时带法兰的弯管构件就承担转向与对接的核心作用。这套弯管结构两端均配置圆形法兰盘，整体呈九十度平滑弧形，没有突兀的折角，介质在流经转向段时能够沿弧面逐步改变流向，相比直角焊接弯头，局部流阻更低，也不容易在转角内侧形成涡流滞留区。从现场布置角度看，两端法兰的螺栓孔采用圆周均布方式，孔位围绕法兰中心对称排布，安装时可根据对接管路的周向角度灵活调整对位，只要法兰端面保持平行、密封垫片压实，就能完成可靠连接。

　　法兰盘与弯管主体之间设置了过渡直段，这一段并非多余结构：一方面为法兰焊接或一体成型提供足够的结合长度，避免转角弧面直接贴合法兰导致应力集中；另一方面也给管道安装预留扳手操作空间，紧固螺栓时工具不会与弧形管壁发生干涉。弯管的弧形段曲率过渡均匀，管壁厚度在视觉上保持一致，这种设计兼顾承压能力与整体重量，既不会因壁厚过大造成材料浪费、增加管线支撑负荷，也不会因壁厚不足在带压工况下出现鼓胀变形。实际选型时，需要先核对两端法兰的外径、螺栓孔数量与孔距，确保和上下游阀门、设备接口、管道法兰完全匹配；再确认弯管的中心弯曲半径，判断安装后两个接口的中心距是否符合现场管线坐标，避免就位后出现管口错位、强行拉拽法兰的情况。

　　法兰端面的密封面形式也需结合介质特性确定，输水、常规气体工况可搭配普通橡胶垫片，有温度或腐蚀要求的场景则更换对应材质的密封垫。该类弯管常用于泵组进出口绕行、设备夹层管线转向、靠墙排布的管路改向，在需要频繁拆装检修的管段中，法兰连接相比焊接弯头更具优势，后期拆解维护时只需松开螺栓即可取下构件，不必切割管线。建模过程中，弧形管体可通过扫掠方式生成路径，先绘制九十度圆弧中心线并在两端延伸短直段，再沿路径扫描圆形管壁轮廓；两端法兰以管体端面为基准创建圆柱盘体，按圆周阵列生成螺栓通孔，最后处理法兰与管体衔接处的过渡细节，保证各部位同轴关系与工程图纸一致。

　　检查结构时要关注法兰端面与管段轴线的垂直度，若端面倾斜，装配后密封垫会受压不均，运行时容易出现渗漏；同时螺栓孔的分布圆不能偏离法兰中心，否则穿螺栓时会出现孔位错边。弯管底部投影形成的占位区域也要纳入布局校核，确认管线转向后不会和周边桥架、设备外壳、操作踏板发生碰撞，弧形最低点若距离地面过近，还需配套管支架承托，减少法兰连接处承受的弯矩。整体结构没有复杂活动部件，核心功能就是在稳固连接两根管道的同时完成流向转折，平滑弧面保障介质通行顺畅，双法兰结构保障装拆便利，是管路系统里十分典型的转向连接件。
