5.5x2.5mm规格免焊直流电源插座

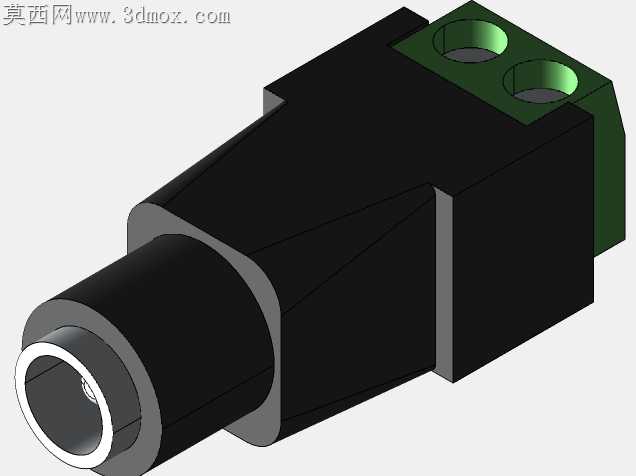

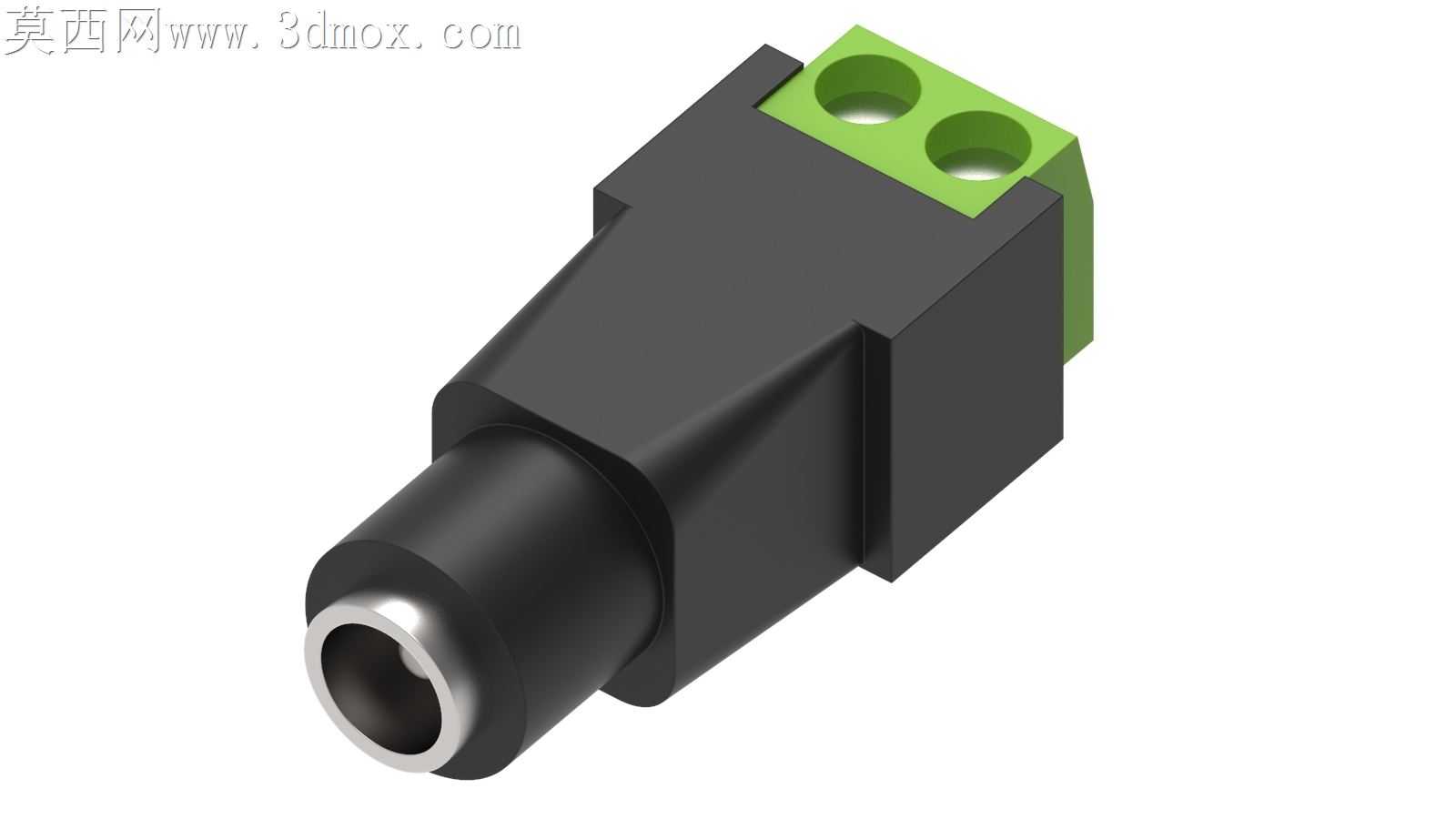

低压直流供电场景里，常见的焊线式DC插座常因焊盘虚焊、线材拉扯导致接触不良，这款免螺丝压接式的5.5x2.5mm直流电源连接器，正是针对这类现场故障做的结构优化。黑色绝缘主体采用阻燃PA66材质，注塑成型时特意将插孔金属套的嵌装槽做了0.02mm的过盈余量，金属套压入后不会因反复插拔出现轴向窜动，插孔内壁的镀镍层厚度控制在3μm，既保证导电接触的低阻抗，又能避免长期暴露在潮湿环境下出现氧化锈蚀。尾部的绿色压接座和黑色主体之间做了卡扣式防脱结构，不需要额外打胶固定，压接座上的两个接线孔做了内倒角处理，多股铜芯线插入时不会出现线丝散逸的问题，孔内的铜质压线片做了防滑齿纹，拧紧螺丝后线材能被牢牢咬合，即便是承受5kg的轴向拉力也不会出现松脱。插孔端部的金属卷边做了圆弧过渡处理，公头插入时不会刮伤插头表面的镀层，插拔手感的阻尼感控制在15N左右，既不会因为太松导致接触断电，也不会因为太紧造成插拔困难。主体侧面的加强筋做了不等厚设计，靠近压接座的位置筋位厚度1.2mm，靠近插孔的位置筋位厚度0.8mm，既保证了压接线材时的结构强度不会开裂，又不会因为壁厚不均导致注塑时出现缩痕影响外观。金属插孔的内孔尺寸严格匹配5.5x2.5mm的公头规格，中心针的避让孔做了0.1mm的同轴度公差控制，公头插入后中心针不会出现偏斜碰边的问题，额定5A的载流能力下，接触电阻控制在10mΩ以内，长时间满负载工作时温升不会超过30K，完全满足LED装置、智能家居、小型低压电子设备的供电连接需求。压接螺丝采用十字槽盘头设计，适配常规的PH2螺丝刀，现场接线不需要专用工具，普通用户也能快速完成接线操作，绝缘主体的表面做了细磨砂纹理处理，不容易残留指纹和污渍，绿色压接座和黑色主体的配色区分，也能让操作人员快速识别接线区域，避免误操作触碰带电的金属部件。
