三百毫米长度布鲁姆缓冲滑轨结构

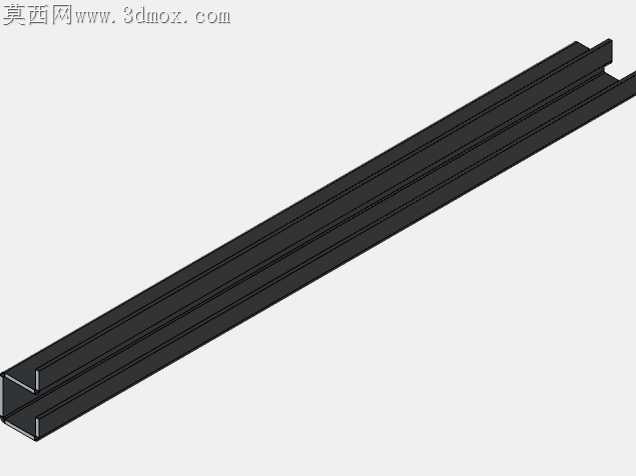

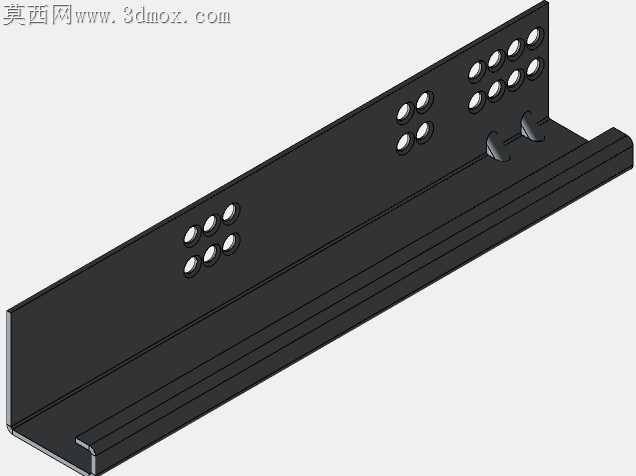

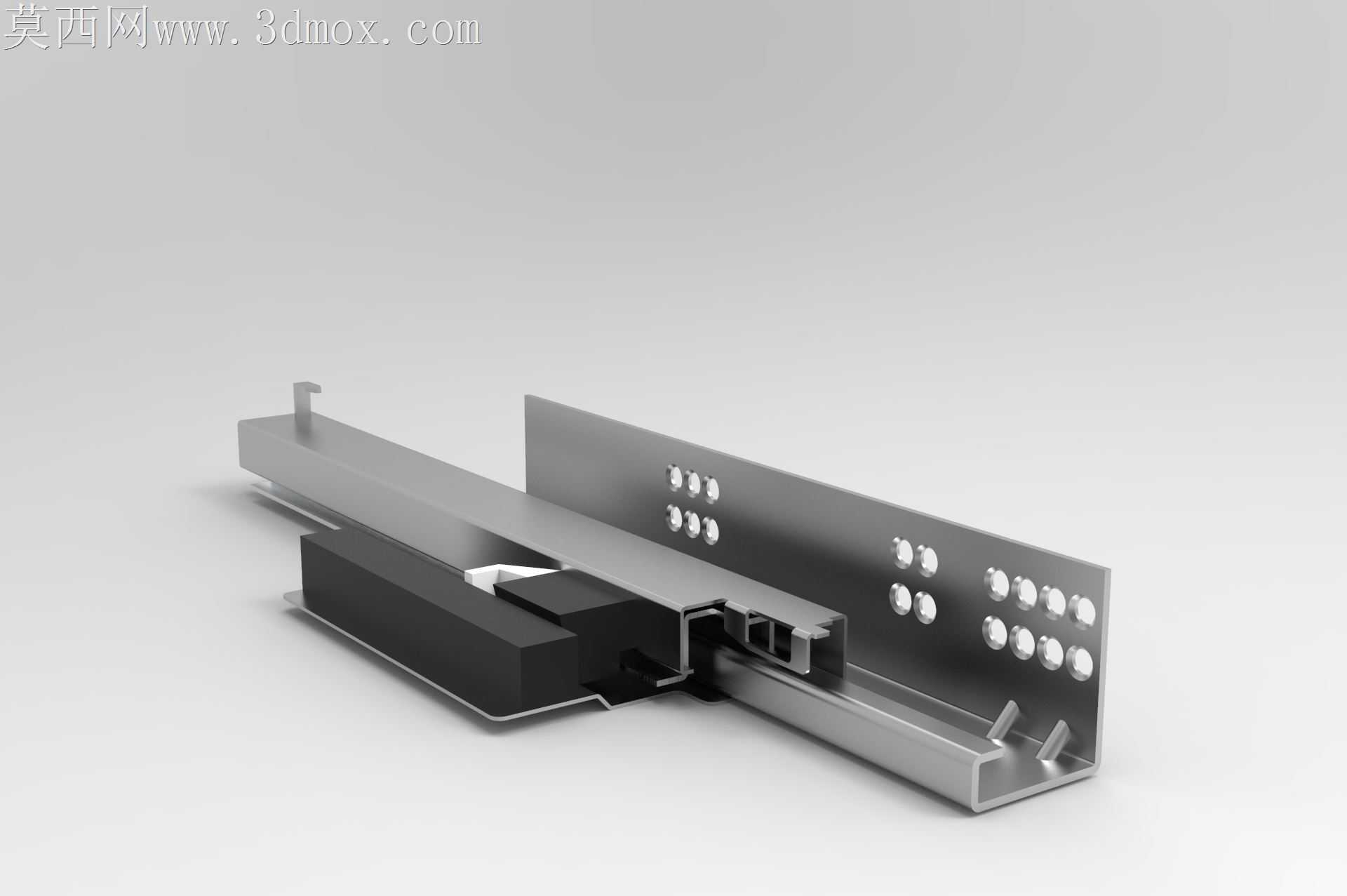

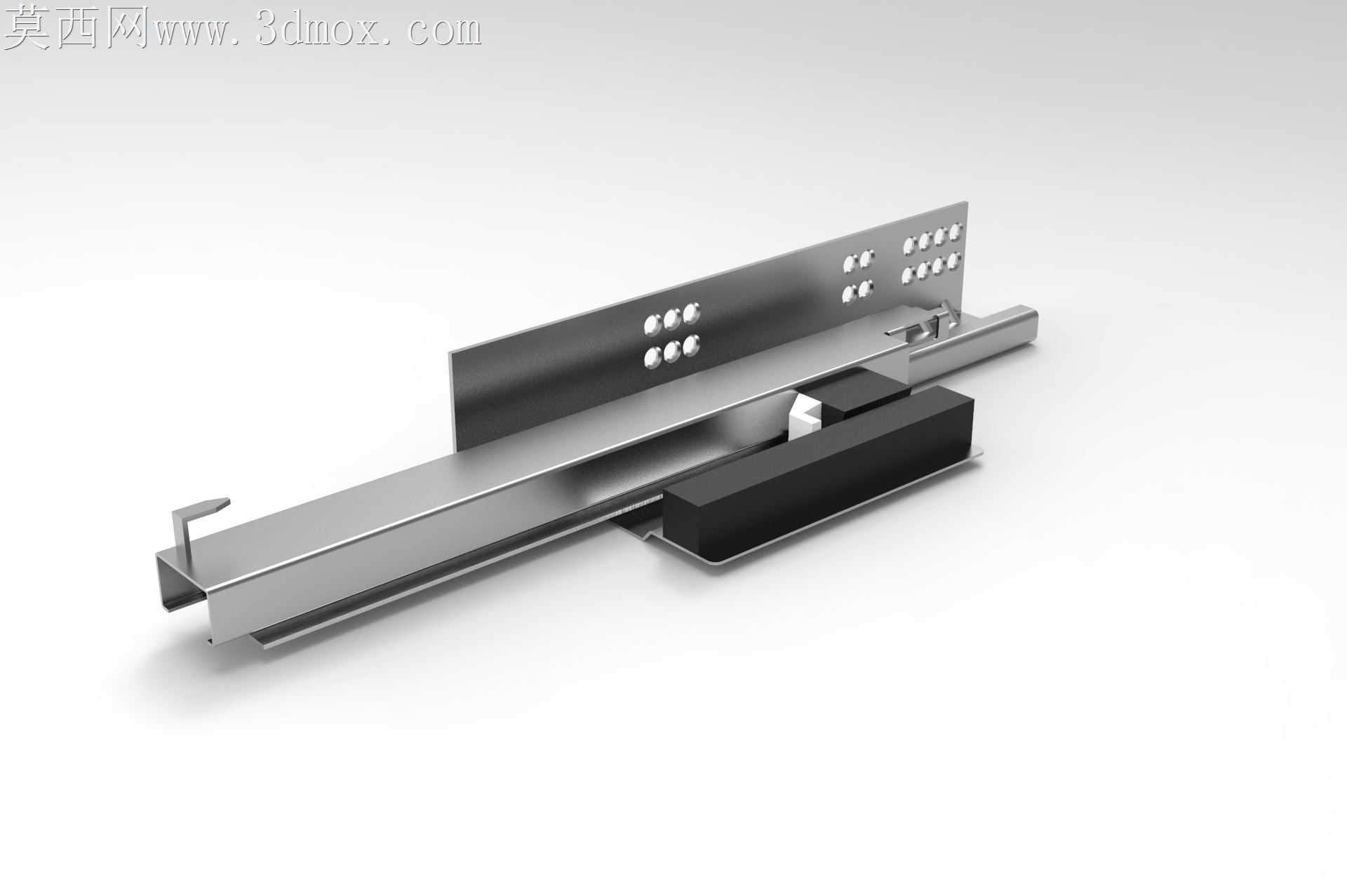

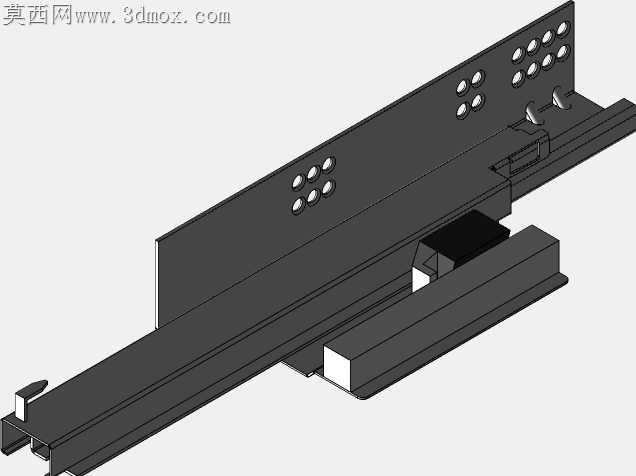

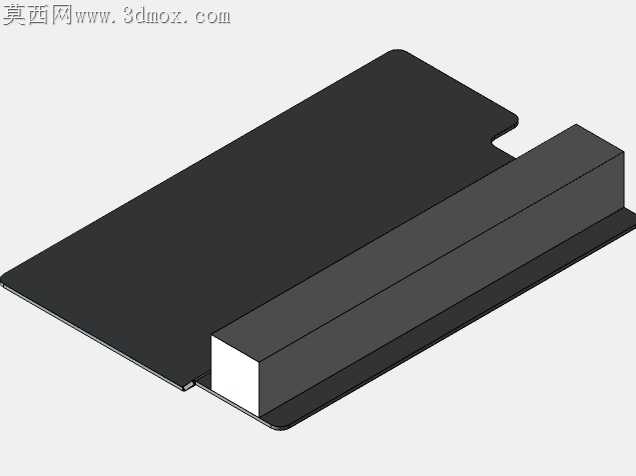

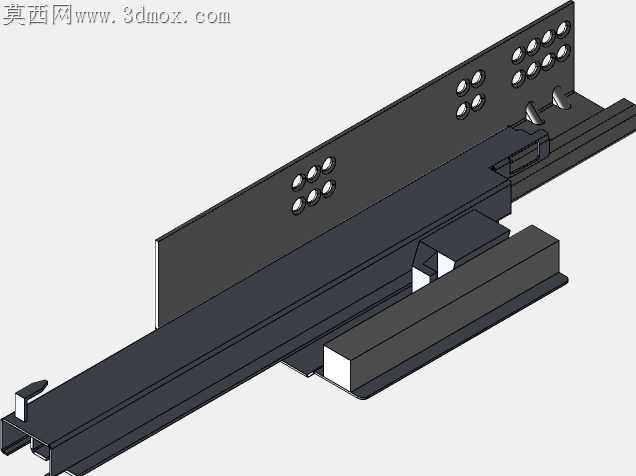

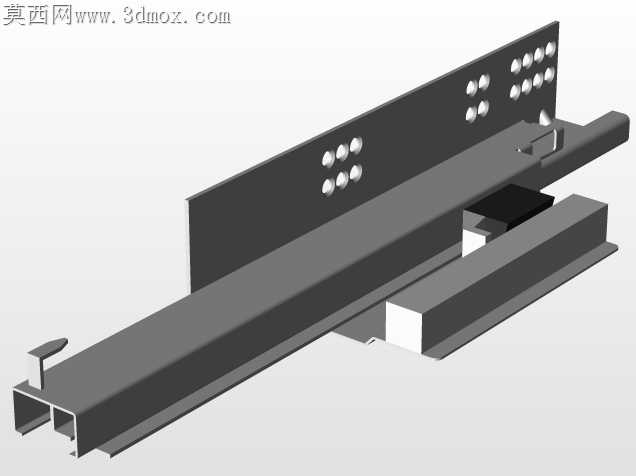

常规滑轨在高频抽拉工况下，最容易出现的问题是末端硬碰撞带来的滚珠脱落、安装孔位崩边，尤其是300mm短行程滑轨，抽拉行程占比高，缓冲行程的预留空间被压缩，很多同规格产品要么缓冲效果弱，要么抽拉到中段出现卡顿。这款滑轨的阻尼块安装位置没有照搬常规长滑轨的末端布局，而是把黑色阻尼组件嵌在固定轨的中段凹槽里，抽拉到剩余三分之一行程时，活动轨上的拨片才会接触阻尼块，既给缓冲动作留足了减速距离，又不会因为阻尼块太靠外，在安装时被柜体侧板挤压变形。固定轨上的安装孔做了两排错位排布，靠近端部的孔位做了沉台处理，螺丝拧入后不会突出轨面，避免活动轨抽拉时刮蹭螺丝头，之前接触过不少同类型滑轨，孔位做在同一水平线上，安装时稍微偏差一毫米，螺丝头就会凸出来磨坏活动轨的镀锌层，用不了半年就会出现锈迹。活动轨端部的折弯卡扣没有做直角弯折，而是留了0.8毫米的圆弧过渡，卡扣卡入阻尼拨片的时候不会因为应力集中出现断裂，之前做过的失效测试里，直角卡扣的滑轨在一万次抽拉后，卡扣断裂率接近百分之十二，改成圆弧过渡后断裂率能降到百分之一以内。轨身的折弯边做了1.2毫米的内卷边处理，不是直接切齐的毛边，安装的时候不会划伤工人的手，抽拉过程中也不会刮到柜体内的线缆。滚珠保持架的位置做了微小的偏移，没有完全居中在两轨之间，而是往承重侧偏了0.3毫米，满载抽拉的时候，滚珠受力更均匀，不会出现单侧滚珠磨损过快的问题，之前有款同规格滑轨保持架居中，放满重物抽拉两千次后，靠近外侧的滚珠就出现了点蚀，抽拉时发出明显的异响。阻尼块的材质选的是改性尼龙，里面加了百分之十五的玻璃纤维，夏天高温环境下不会变软失效，冬天低温环境下也不会变脆开裂，之前用普通尼龙做阻尼块的滑轨，在零下十度的环境里放24小时，第一次抽拉就把阻尼块掰碎了。轨身表面的镀锌层做了钝化处理，盐雾测试能过48小时不生锈，适合在厨房、卫生间这类潮湿环境里使用，不会因为受潮出现镀层脱落的问题。活动轨和固定轨之间的间隙控制在0.15毫米，既不会因为间隙太小出现抽拉卡滞，也不会因为间隙太大出现抽拉晃动感，抽拉时的手感顺滑没有虚位。端部的限位挡块做了凸起的橡胶垫，就算阻尼失效，硬碰撞的时候也能靠橡胶垫缓冲，不会直接金属撞金属发出刺耳的噪音，也能避免挡块被撞变形。
