可调式弹簧压紧搭扣锁具结构设计

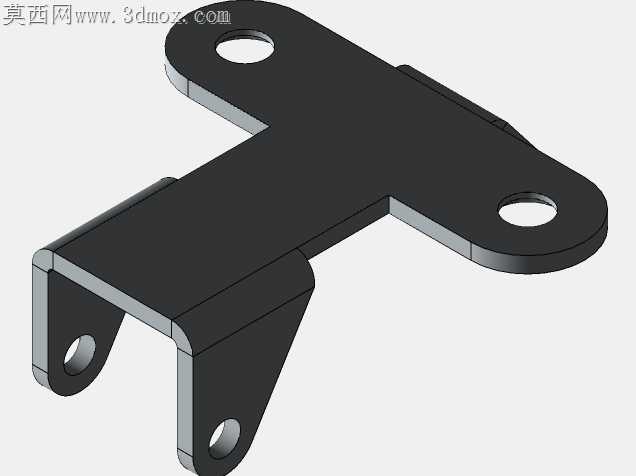

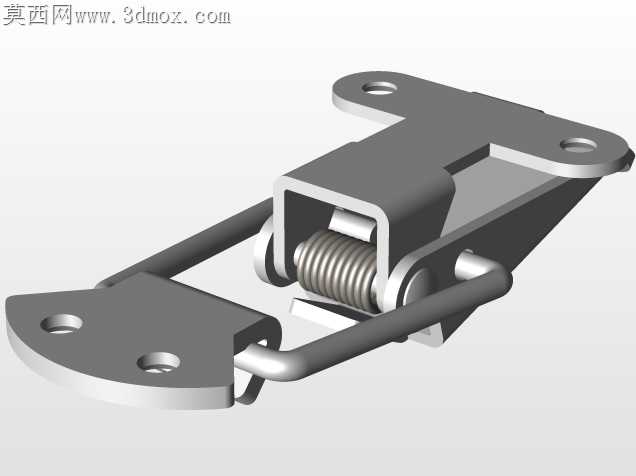

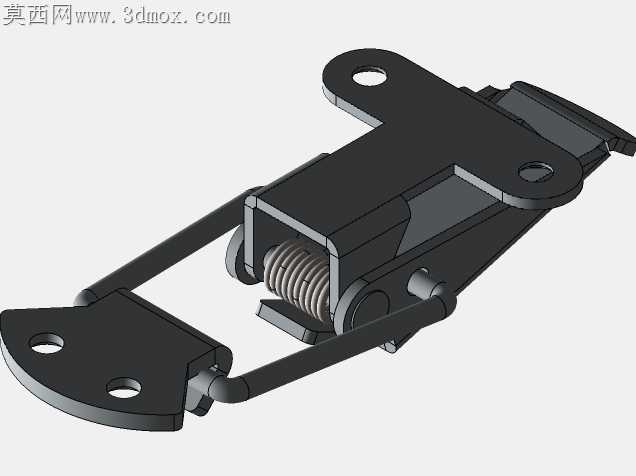

车间里常用的搭扣锁最容易出问题的地方，就是弹簧长期受交变载荷出现疲劳松弛，加上搭扣挂钩和底座的配合间隙没留够，用不了半年就会出现扣合不紧、箱体受振脱开的故障，这款搭扣在结构上针对这些现场痛点做了针对性的调整。锁扣的压合臂做了渐变式的截面加厚，靠近铰接转轴的位置厚度比扣合端高出1.2mm，刚好对应杠杆受力的弯矩分布，不会出现长期扣合后臂身弯曲变形的问题，铰接位置的销轴孔特意做了0.08mm的间隙配合，既不会因为间隙过大出现扣合晃荡，也不会因为公差过紧在粉尘环境里出现卡滞。底座的两个安装孔做了沉头锪平处理，沉头深度刚好适配标准十字盘头螺丝的头部高度，安装后螺丝头不会突出底座平面，避免和扣合臂运动轨迹发生干涉，弹簧的安装位做了半包裹的限位槽，弹簧两端的挂钩不会因为频繁开合出现滑脱，哪怕弹簧出现一定的疲劳衰减，限位槽也能托住弹簧保持基本的压紧力。搭扣的开启压片做了上翘15度的弧度，手指按压的时候不会硌手，压片表面做了细微的滚花纹理，手上沾有油污的时候也能顺利施力开启，不会出现打滑。挂钩部分的弯折圆角做了R2的过渡处理，没有尖锐的棱角，不会刮伤配套箱体的接触表面，扣合的时候挂钩能顺着圆角顺滑卡入配套的锁座，不会出现硬顶卡滞的情况。金属材质的表面做了镀彩锌处理，能适应潮湿的户外工况，不容易出现锈迹卡滞，整个锁扣的所有运动部件都没有藏污纳垢的死角，日常清理的时候用高压气枪一吹就能把缝隙里的灰尘碎屑吹干净，不需要频繁拆解维护。压合行程预留了1.5mm的调节余量，哪怕配套的箱体密封胶条出现一定的压缩永久变形，搭扣依然能保持足够的压紧力，不会因为胶条老化就出现密封不严的问题，铰接位置的销轴两端做了冲点铆接，不会因为长期振动出现销轴脱出的故障，比普通的开口销固定方式可靠性高很多。
