铝型材框架式数控路由器机架结构设计

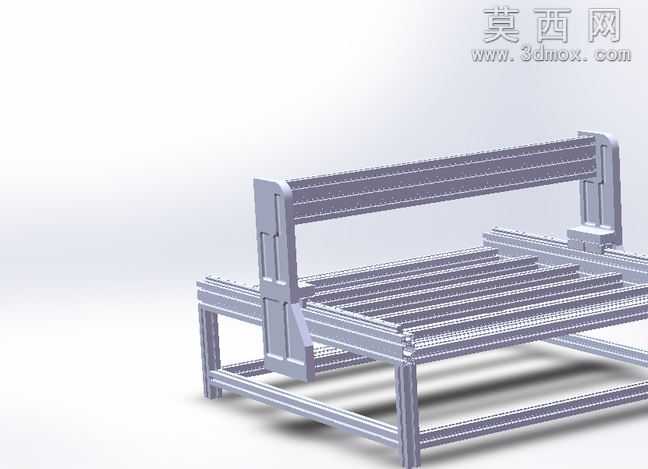

本作品为数控路由器的承载机架结构三维设计，整体采用工业铝型材作为核心构建材料，在三维建模过程中严格遵循铝型材挤压成型的标准截面参数，对每一根型材的长度、安装孔位、槽口朝向都进行了精准的参数化设定，确保后续实际加工裁切时无需二次修改尺寸。建模阶段首先搭建底部承托框架，通过四根纵向主型材与多根横向支撑型材拼接形成矩形底座，底座的横向型材按照均匀间距排布，为后续安装工作台面板、传动组件预留充足的固定点位，同时在底座四角设计了立式支撑柱，支撑柱与底部框架的连接位置预留了角件安装的避让空间，避免装配时出现型材干涉问题。上部的龙门横梁结构同样采用同系列铝型材搭建，横梁与两侧立式支撑柱的连接部位设计了加厚的连接固定块，建模时对固定块的螺栓过孔、沉头位置都做了精细化处理，确保螺栓装配后表面平整无凸起。整体框架的材质渲染采用了工业铝型材典型的磨砂银灰色金属质感，对型材表面的安装槽口做了细微的凹凸纹理处理，还原真实铝型材的表面肌理，连接部位的角件、固定块则采用稍深的金属灰色进行区分，清晰展现各部件的装配层级关系。设计过程中充分考虑了机架的结构稳定性，通过多层型材的纵横交错排布形成桁架式受力结构，既减轻了整体机架的自重，又保证了承载数控加工组件时的结构刚性，避免加工过程中出现结构晃动影响加工精度。同时在框架的各型材连接处都预留了通用的T型槽安装空间，方便后续根据实际使用需求加装导轨、拖链、电气安装板等附属配件，整体结构采用模块化拼接设计，所有部件均可通过标准螺栓连接完成装配，无需焊接工艺，既降低了加工制造成本，也方便后续的设备拆解运输与结构调整。建模时对所有型材的端面都做了封边处理的结构预留，可搭配标准铝型材端盖完成外观美化，同时避免型材端面的锐边造成安装划伤，整体结构布局规整，受力路径清晰，完全满足数控路由器日常加工的承载与安装需求。
