四旋翼航拍无人机机架结构设计

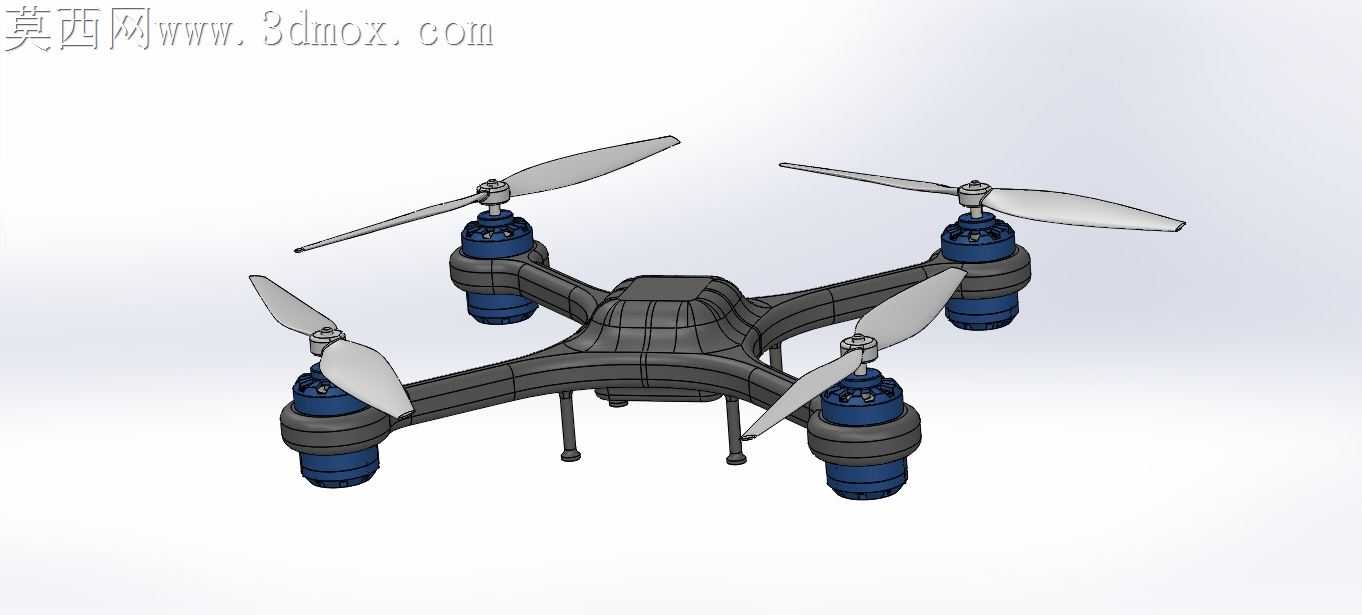

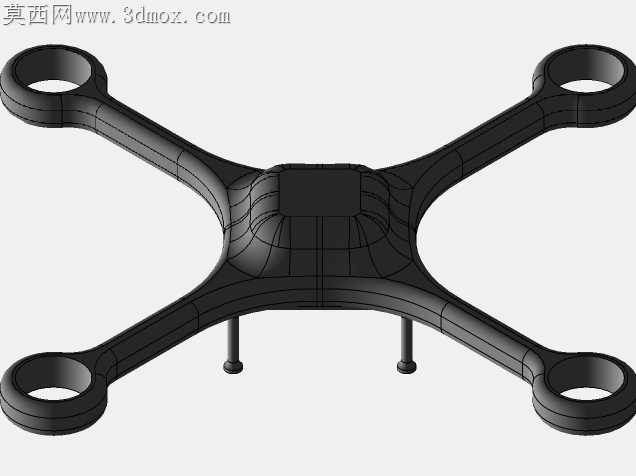

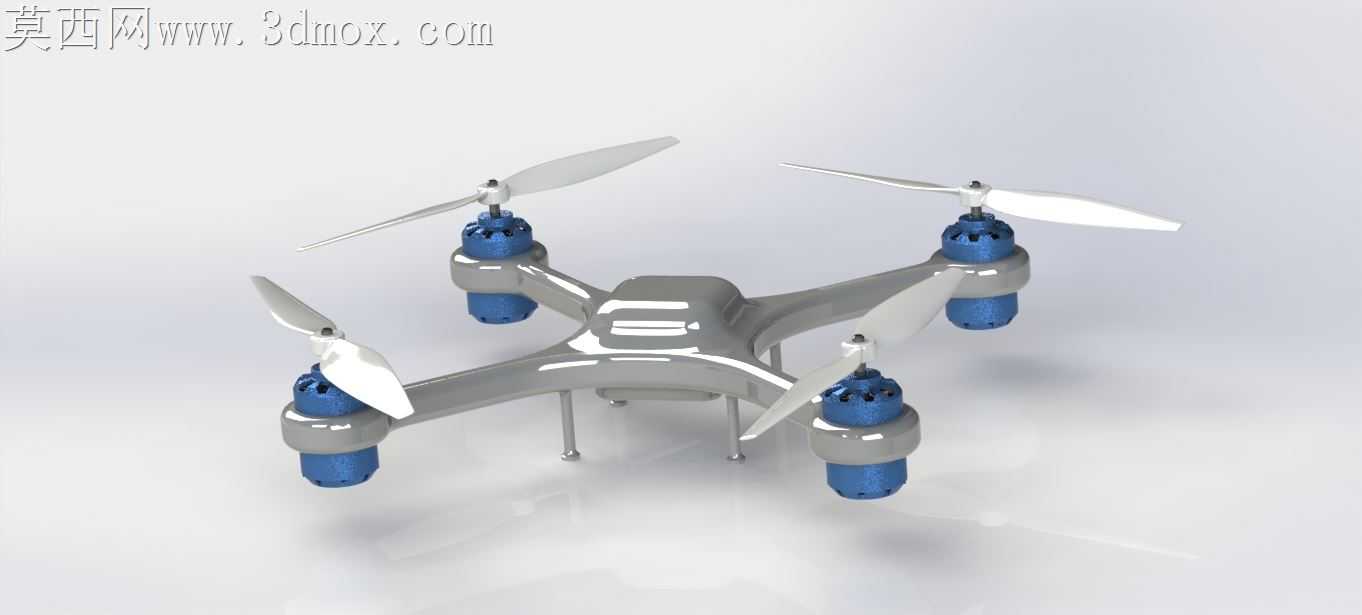

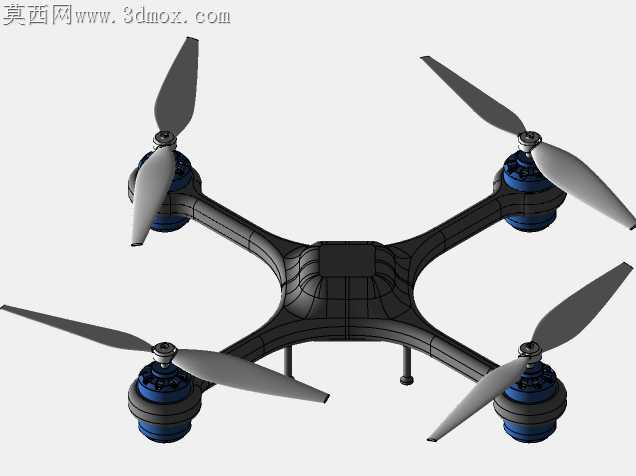

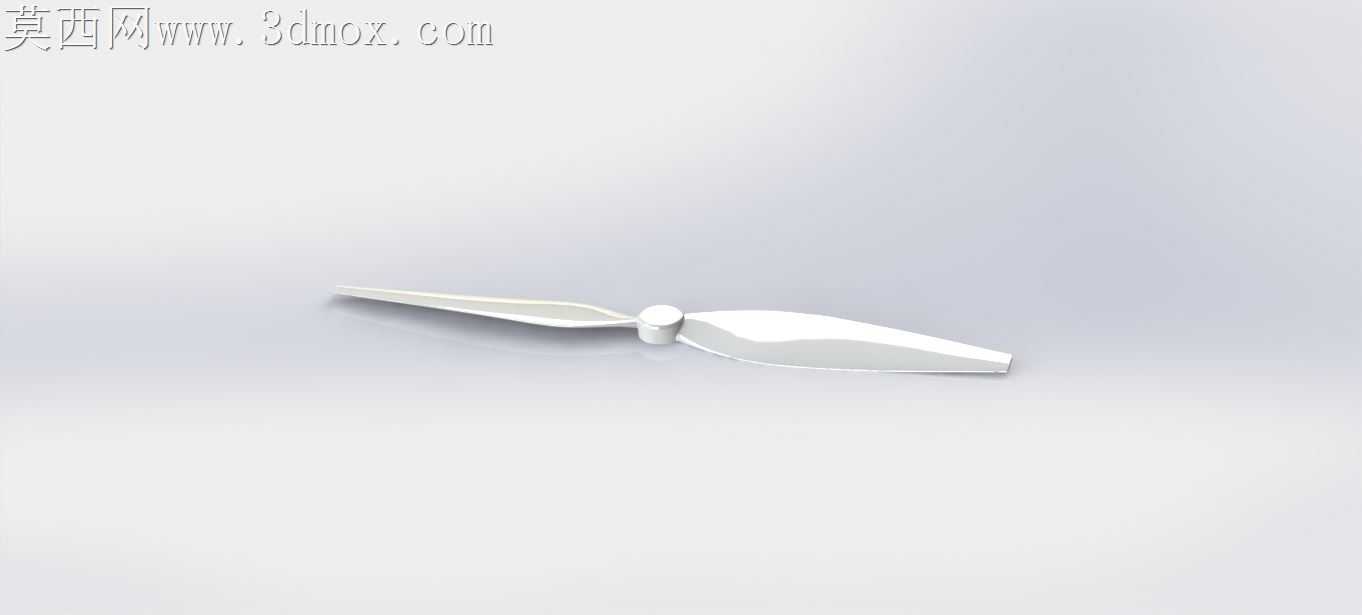

消费级四旋翼飞行器落地时最常出现的故障，就是机臂与中心舱衔接位置受冲击出现暗裂，常规一体式注塑机架在炸机后往往要整体更换，维修成本居高不下。这款机架的机臂与中心舱采用嵌套式插接结构，衔接处做了1.2mm的环形凸台止口，装配时凸台嵌入中心舱的对应凹槽，能分散螺旋桨高速转动带来的径向振动力，避免长期飞行后衔接位松旷。四个电机安装座的下端预留了0.8mm的减震胶圈卡槽，不用额外打胶就能固定硅胶减震圈，抵消电机转动时的高频振动传递到中心舱的飞控板上，减少航拍画面的果冻效应。起落架采用细圆杆插接结构，支杆直径控制在3mm，落地冲击时支杆会产生微量弹性形变卸力，不会把冲击力直接传导到机臂衔接处，就算硬着陆出现支杆弯折，单独更换支杆的成本仅为整体机架的二十分之一。中心舱上盖做了微弧曲面过渡，没有尖锐棱角，既减少飞行时的风阻，也能避免日常拿取时刮划手部。螺旋桨与电机轴的衔接位做了D型切面设计，不用额外打螺丝胶就能防止桨叶在高速转动时跟转打滑，拆卸桨叶时也不用额外借助工具，徒手就能拔插更换。机臂内部走线路径做了圆角过渡，没有尖锐棱边，穿设电调线时不会刮破线皮造成短路，线孔位置预留了0.5mm的密封胶圈槽，雨天飞行时能减少雨水顺着线路渗入中心舱的概率。电机安装座的散热槽顺着机臂轴向开设，飞行时迎面气流能顺着槽体带走电机工作产生的热量，避免长时间悬停时电机过热退磁。中心舱内部的飞控安装位做了十字形凸筋，凸筋高度1mm，飞控板安装后和舱底留有空隙，既可以隔绝电机传导的低频振动，也能让舱内空气流通带走电路板工作产生的热量。每个机臂的重量差控制在0.2g以内，装配后不用额外做动平衡调试，就能保证四个旋翼的升力一致性，减少飞控的修正负担，延长续航时间。
