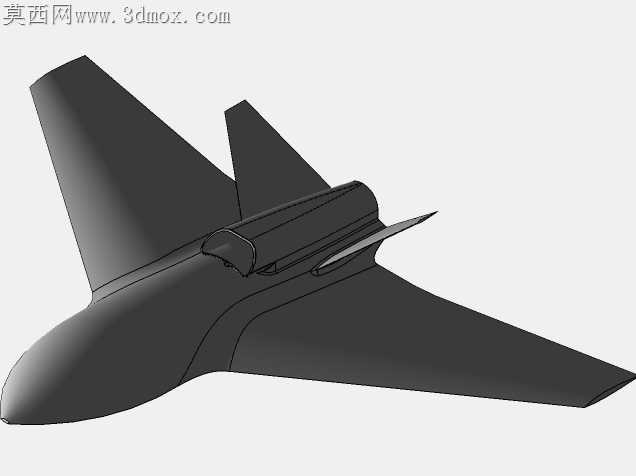

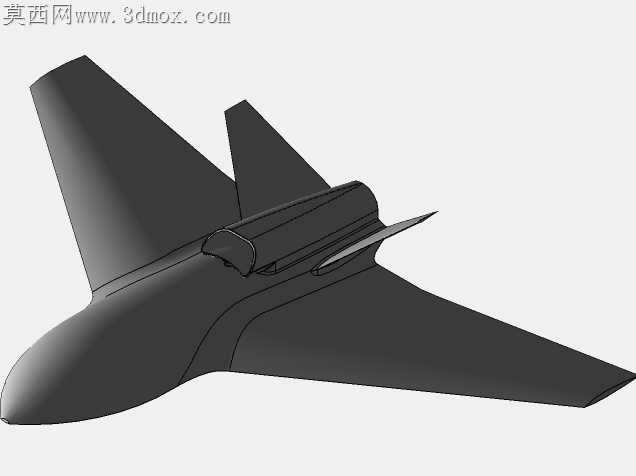

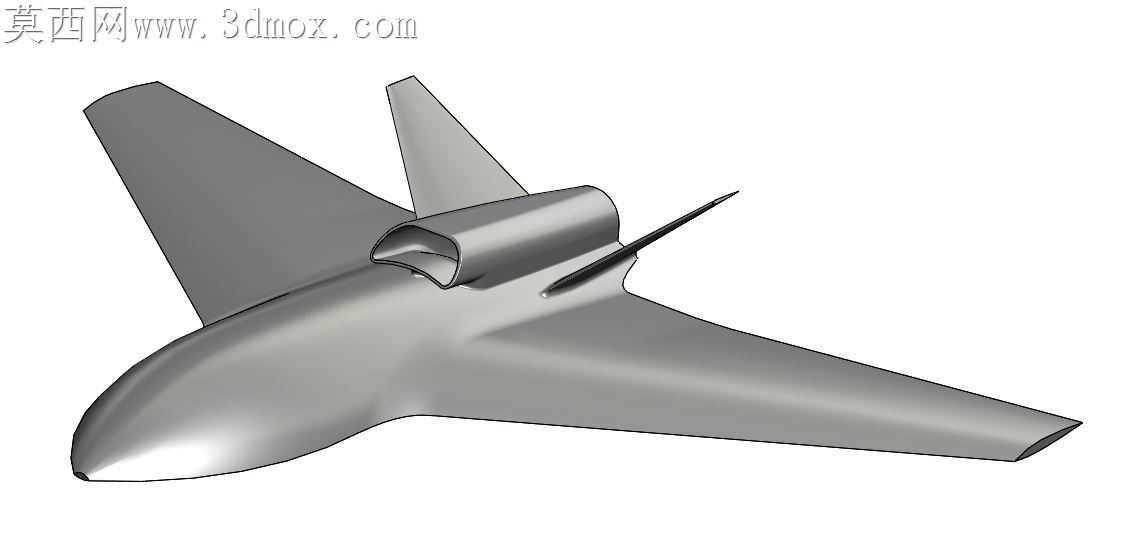

飞翼布局隐身侦察无人机概念构型

飞翼构型无人机的曲面加工一直是小批量试制环节的核心痛点，常规多轴铣削路径若顺着翼展方向走刀，翼身融合处的曲率突变段极易出现接刀棱，破坏气动连续性的同时还会增加后续抛光工作量。这款构型在曲面过渡段做了针对性的曲率收敛调整，机身前段的棱线并非完全消失，而是以极小的曲率半径向翼面平滑延展，既保留了飞翼布局的低雷达反射特征，又让加工时的刀具路径可以顺着曲率变化连续排布，减少抬刀次数的同时，也能让薄壁翼面的加工变形量控制在合理区间。机背进气道的唇口曲面没有采用正圆形截面，而是顺着翼面的倾斜角度做了扁形修型，进气道内壁与机身蒙皮的衔接处预留了0.2毫米的装配公差带，避免复合材料蒙皮铺贴时因形变导致的接缝错位，后续安装进气道格栅时也能直接卡入预设的定位槽，不用额外做补加工修配。尾部的翼尖小翼和主翼面采用一体化曲面衔接，没有设置常规的分体式舵面接缝，这种设计在试制阶段可以减少模具分型面的数量，降低复材模压时的飞边处理难度，虽然会对飞控的舵效分配提出更高要求，但在概念验证阶段能大幅缩短样件的加工周期。机身上部的天线凸起没有采用突兀的直立式安装座，而是顺着机身曲面做了保型设计，天线底座的曲面和机身蒙皮完全共面，加工时可以和蒙皮一体成型，不用后续单独打孔安装，既减少了机身表面的雷达反射腔体，也避免了打孔位置出现的结构强度薄弱点。材质选择上，蒙皮部分采用碳纤维预浸料铺贴时，顺着曲面的纤维走向可以完全贴合曲率变化，不会出现纤维褶皱导致的局部强度不足，金属骨架的安装点位全部隐藏在机身内部的承力槽内，外部没有突出的紧固件，既降低了飞行时的空气阻力，也减少了紧固件松动带来的维护隐患。
